Труба гофрированная двустенная ПНД гибкая тип 450 (SN16) с/з красная д75 (50м/уп) (муфта, 2 кольца) | PR15.0164 Промрукав Строитель

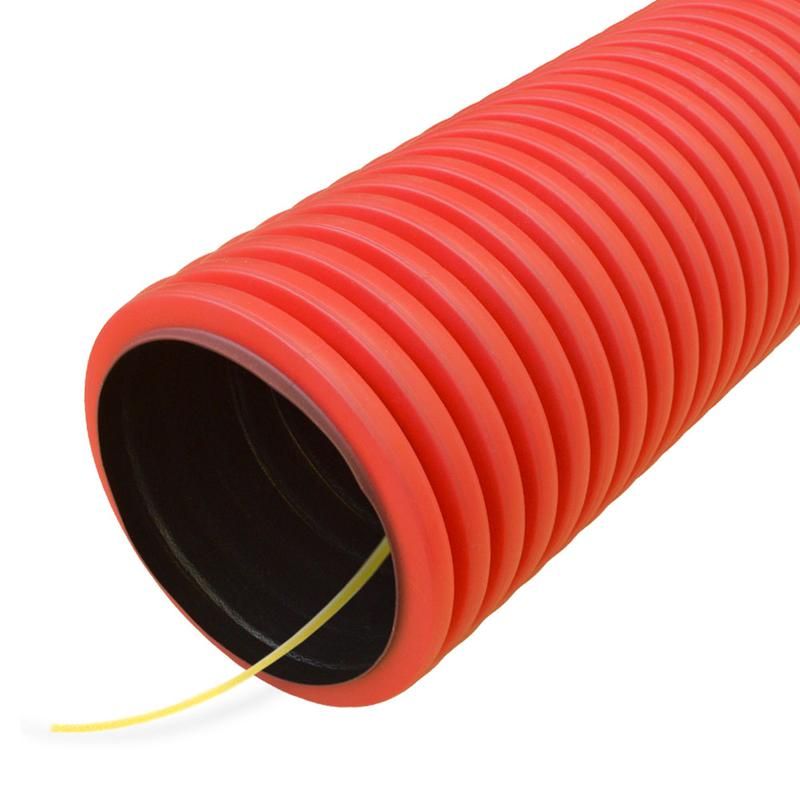

Труба гофрированная двустенная полимерная гибкая тип 450 (SN16) с защитной изоляцией красная диаметр 75 мм (50 м/уп) с муфтой и кольцами от бренда ПРОМРУКАВ предназначена для надежной защиты кабелей и проводов в сложных условиях монтажа - от бетона и земли до агрессивных сред. Её прочная двустенная структура и наличие протяжки делают её удобной как для электромонтажника, так и для проектировщика.

Назначение и область применения

Труба гофрированная двустенная полимерная гибкая тип 450 (SN16) с защитной изоляцией красная диаметр 75 мм (50 м/уп) с муфтой и кольцами используется для прокладки силовых и слаботочных кабелей там, где требуется защита от внешних воздействий. Подходит для:

• закладки в бетон при устройстве полов, фундаментов и стен;
• прокладки в грунт - напрямую или в каналах;
• монтажа на открытых участках, в том числе подверженных вибрациям и перепадам температур;
• промышленных объектов, где важна долговечность и устойчивость к химикатам.

Технические характеристики

• Наружный диаметр: 75 мм
• Внутренний диаметр: 60,6 мм - позволяет пропускать кабели с максимальным сечением до 3x185 мм2 (при условии заполнения не более 40%)
• Материал: полиэтилен высокой плотности (HDPE) - устойчив к УФ, влаге и большинству химикатов
• Длина бухты: 50 метров - снижает количество соединений при длинных трассах
• Степень защиты: IP55 (защита от пыли и струй воды) / IP67 (полная герметизация, допускает временное погружение в воду)
• Диапазон рабочих температур: от –55 C до +90 C - работает в суровом климате и рядом с нагреваемыми элементами
• Форма: ребристая (гофрированная) - обеспечивает гибкость и сопротивление сдавливанию
• Наличие протяжки: да - встроенный стальной трос для облегчения затяжки кабеля
• Цвет: красный - визуальное отличие от других труб, соответствует ГОСТ 31565

Совместимость и монтаж

Труба гофрированная двустенная полимерная гибкая тип 450 (SN16) с защитной изоляцией красная диаметр 75 мм (50 м/уп) с муфтой и кольцами комплектуется стандартными муфтами и кольцевыми зажимами - они обеспечивают герметичное соединение между секциями и фиксацию на корпусах оборудования. Монтаж выполняется без специнструментов:

• отмерьте нужную длину, отрежьте ножницами по металлу или болгаркой с диском для пластика;
• протяните кабель через внутреннюю протяжку - она уже установлена внутри трубы;
• соединяйте секции с помощью муфт, закрепляйте кольцами на опорах или штробах;
• не требует сварки, клея или термической обработки.

Внимание: при прокладке в бетон используйте только целые бухты - не разрезайте перед заливкой, чтобы сохранить герметичность.

Безопасность и стандарты

Труба соответствует требованиям к электроустановкам по ГОСТ 31565 и имеет сертификат соответствия на применение в системах электроснабжения. Высокая степень защиты IP55/IP67 гарантирует безопасность даже при случайном контакте с водой или пылью. Материал не поддерживает горение и не выделяет токсичных веществ при нормальных условиях эксплуатации.

Преимущества

• Высокая механическая прочность - выдерживает SN16 (16 кН/м²), что достаточно для прямой засыпки грунтом и давления от бетона
• Гибкость - легко изгибается радиусом до 300 мм без потери формы
• Легкий вес - одна бухта весит менее 15 кг, что ускоряет транспортировку и работу на высоте
• Долговечность - срок службы более 50 лет благодаря стойкости к коррозии, УФ и химическому воздействию
• Заранее установленная протяжка - экономит время при прокладке кабелей

Ограничения применения

• Не предназначен для прокладки в местах постоянного прямого контакта с открытым пламенем или расплавленным металлом
• Не рекомендуется использовать в качестве основной несущей конструкции - не рассчитана на вертикальные нагрузки без креплений
• При температурах ниже –55 C материал становится хрупким - не применяйте в экстремально холодных регионах без предварительного прогрева
• Не следует использовать для прокладки кабелей с напряжением выше 1000 В без дополнительной изоляционной оболочки

Примеры использования

• Прокладка силового кабеля от щита до насосной станции в бетонном полу цеха
• Защита сигнальных кабелей от датчиков на конвейере, работающем в пыльной среде
• Подземная трасса для освещения парковой зоны с возможностью замены кабеля без вскрытия дорожного покрытия
• Монтаж кабелей в стенах жилого дома при капитальном ремонте - труба легко вставляется в штробы

Практические советы

• Перед монтажом проверьте внутренний диаметр 60,6 мм - он должен позволять свободно протянуть кабель с учетом изоляции
• Если труба будет закладываться в бетон, обязательно используйте муфты с уплотнителями - это предотвратит попадание раствора внутрь
• Для длинных трасс (>30 м) рекомендуется делать контрольные точки доступа - это упростит будущее обслуживание
• Храните бухты в сухом месте, избегайте длительного прямого солнечного света - хотя материал устойчив к УФ, длительное воздействие может уменьшить эластичность
• При использовании нескольких труб одновременно - окрашивайте их в разные цвета для быстрой идентификации функций (например, питание, управление, связь)
