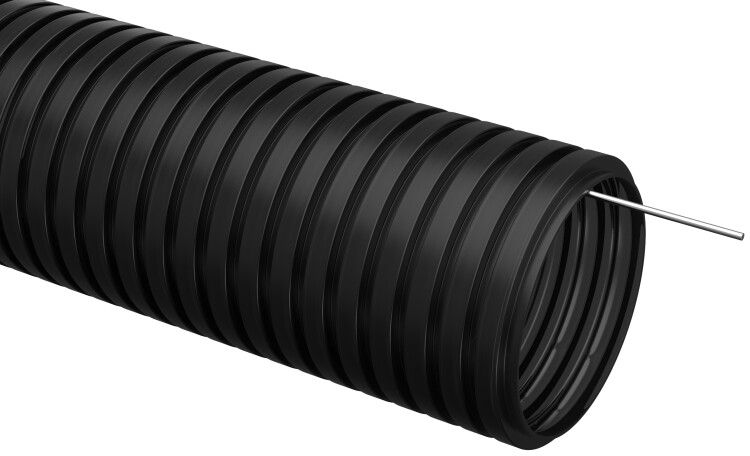

Труба гофрированная ПНД d16мм с протяжкой черн. (уп.25м) IEK CTG20-16-K02-025-1

Труба гибкая гофрированная ПНД d 16 мм с протяжкой (25 м) черная от IEK (ИЭК) - lightweight-решение для безопасной прокладки кабелей в стяжках, штробах и закрытых каналах. Артикул ctg20-16-k02-025-1 подходит для электромонтажных работ в жилых, офисных и общественных зданиях.

Назначение и область применения

Труба гибкая гофрированная ПНД d 16 мм с протяжкой (25 м) черная используется для укладки электрических кабелей: силовых, слаботочных и информационных. Применяется при скрытой проводке внутри стен, полов и потолков - например, в штробах, бетонных стяжках или за подвесными потолками. Подходит для объектов любого типа: квартир, офисов, больниц, школ, производственных помещений. Особенно удобна при реконструкции и модернизации существующих сетей.

Технические характеристики

• Наружный диаметр: 16 мм
• Внутренний диаметр: 10,8 мм - позволяет пропускать кабели до 10–12 мм в диаметре
• Материал: полиэтилен низкого давления (ПНД) - устойчив к влаге, химически инертен
• Длина бухты: 25 метров - оптимальна для типового этажного монтажа
• Температурный диапазон: от –40 C до +90 C - работает в холодных и нагреваемых средах
• Прочность при сжатии: 320 Н - выдерживает нагрузку от бетонной стяжки и частичного давления
• Степень защиты IP40 - предохраняет от контакта с инструментами и частицами больше 1 мм, но не герметична
• Устойчивость к УФ-излучению: да - можно использовать на открытых участках временно, но не для постоянного наружного монтажа
• Не содержит галогенов - при возгорании не выделяет токсичных паров
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Цвет: черный - маскирует грязь, снижает видимость в готовой отделке
• Нормативный документ: ТУ 2248-002-18461115-2010

Совместимость и монтаж

Труба гибкая гофрированная ПНД d 16 мм с протяжкой (25 м) черная оснащена внутренней протяжкой - стальной или пластиковой нитью, которая позволяет легко затянуть кабель через всю трубу. Монтаж выполняется вручную: труба гнётся без инструментов, фиксируется хомутами или скобами. Для соединения используются муфты и переходники совместимые с ПНД-трубами. Не требует сварки или клея. Диаметр 16 мм идеально сочетается с кабелями 2×1,5; 3×1,5; 3×2,5 мм2. Учитывайте, что внутреннее сечение 10,8 мм ограничивает количество одновременно прокладываемых кабелей - не более трёх тонких жил.

Безопасность и стандарты

Труба соответствует ТУ 2248-002-18461115-2010 и имеет сертификат соответствия. Отличается высокой химической стойкостью и не выделяет токсичных веществ при перегреве благодаря отсутствию галогенов. Однако она распространяет горение - значит, не подходит для мест, где требуется самозагасание пламени (например, в лифтовых шахтах или эвакуационных путях без дополнительной огнестойкой изоляции). Для таких зон используйте огнестойкие аналоги.

Преимущества

• Легкий вес - удобно транспортировать и монтировать даже в труднодоступных местах
• Высокая гибкость - проходит повороты радиусом менее 10 см без деформаций
• Наличие протяжки - экономит время при прокладке кабелей, исключает необходимость втягивания с помощью шнура
• Защита от механических повреждений - гофра поглощает удары и сдавливание
• Долгий срок службы - 25 лет при нормальных условиях
• Устойчивость к влаге и коррозии - не ржавеет, не гниёт, не теряет прочность в сырых помещениях

Ограничения применения

• Не применяется в системах с открытым огнем или повышенным риском воспламенения - материал горюч
• Не предназначен для наружной прокладки под прямыми солнечными лучами длительное время - хотя устойчив к УФ, долгосрочное воздействие снижает прочность
• IP40 не обеспечивает защиту от воды - нельзя использовать во влажных зонах без дополнительной герметизации (ванная, кухня, подвал)
• Не подходит для прямого бетонирования без внешнего кожуха - возможна деформация при сильном давлении
• Ограниченная ёмкость: не рекомендуется заполнять более чем на 40% внутреннего объема - чтобы сохранить возможность замены кабеля

Примеры использования

• Прокладка кабеля питания для розеток в бетонной стяжке пола в квартире
• Скрытая проводка светильников в потолке офисного здания
• Запрятывание Ethernet-кабелей в штробы между стенами в новостройке
• Монтаж сигнализации и видеонаблюдения в учебных классах
• Обустройство электропроводки в медицинском кабинете с минимальным доступом к проводке

Практические советы

• Перед монтажом проверьте, чтобы внутренняя протяжка была целой - её обрыв усложнит затяжку кабеля
• При работе в бетоне используйте дополнительные защитные колпачки на концах трубы - предотвращают забивание гофры цементом
• Для длинных маршрутов (>15 м) делайте промежуточные точки крепления каждые 1–1,5 м - так труба не провисает и не перегибается
• Выбирайте этот вариант (d 16 мм) для кабелей до 2,5 мм2. Для крупных жил (4 мм2 и выше) лучше взять трубу d 20 мм
• Храните бухту в сухом месте, избегайте резких температурных скачков - особенно зимой
• Артикул ctg20-16-k02-025-1 - один из самых популярных в серии ELASTA от IEK. Легко найти в наличии и заменить при необходимости
