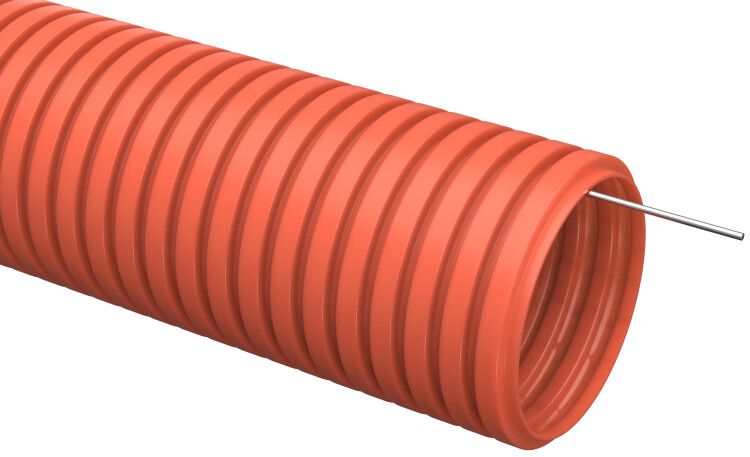

Труба гофрированная ПНД ELASTA 40 мм, 15 м, оранжевая, с протяжкой IEK (ИЭК) CTG20-40-K04-015

Труба гофрированная полиэтилен низкого давления (ПНД) диаметр 40мм с протяжкой (зондом) оранжевая, длина 15м от бренда IEK (ИЭК) - гибкий защитный канал для прокладки кабелей в стенах, полу и потолках. Артикул ctg20-40-k04-015 подходит для скрытых электромонтажных работ в негорючих конструкциях.

Назначение и область применения

Труба гофрированная полиэтилен низкого давления (ПНД) диаметр 40мм с протяжкой (зондом) оранжевая, длина 15м используется для защиты и прокладки электрических кабелей: силовых, слаботочных и информационных. Применяется исключительно в скрытой проводке внутри негорючих конструкций - в штробах стен, стяжке пола, пустотах перекрытий и потолочных нишах. Не допускается открытая прокладка на поверхности из-за высокой горючести материала.

Технические характеристики

• Материал: полиэтилен низкого давления (ПНД) - устойчив к влаге, химически инертен
• Наружный диаметр: 40 мм - позволяет пропускать до 8–10 кабелей сечением до 2,5 мм2 каждый
• Длина: 15 метров - одна секция покрывает типичную длину трассы между распределительными коробками
• Температурный режим: от –40 C до +90 C - работает в холодных помещениях и рядом с нагреваемыми элементами
• Степень защиты IP40 - предохраняет от контакта с предметами более 1 мм, но не защищает от воды
• Прочность при сжатии: 320 Н - выдерживает нагрузку от бетонной стяжки и легких конструкций
• Цвет: оранжевый - стандартизирован для визуального отличия от других труб и систем
• Срок службы: 25 лет - при соблюдении условий монтажа и эксплуатации
• Горючесть: материал распространяет горение - требует установки только в негорючих средах
• Состав: без галогенов - при возгорании не выделяет токсичных паров, что важно для помещений с людьми

Совместимость и монтаж

Труба гофрированная полиэтилен низкого давления (ПНД) диаметр 40мм с протяжкой (зондом) оранжевая, длина 15м оснащена внутренней протяжкой - стальной или пластиковой лентой, которая помогает затянуть кабель через всю длину трубы. Монтаж выполняется в подготовленные штробы или пазы. Кабели заводятся с одного конца, протяжка тянется за собой, затем фиксируются концевые муфты. Для соединения участков используются стандартные соединители IEK (ИЭК) серии ELASTA. Диаметр 40 мм совместим с большинством клеммных коробок и переходников этого же бренда.

Безопасность и стандарты

Труба соответствует требованиям к электромонтажным изделиям для скрытой прокладки. Степень защиты IP40 обеспечивает механическую безопасность, но не является водонепроницаемой. Горючесть материала ограничивает применение - запрещено использование в местах с риском открытого пламени, вблизи печей, котлов, нагревательных приборов. Соответствие нормам пожарной безопасности достигается за счет обязательного закрывания трубы в негорючих материалах: бетоне, кирпиче, штукатурке.

Преимущества

• Гибкость - легко изгибается вокруг препятствий без инструментов
• Протяжка в комплекте - экономит время при прокладке кабелей
• Устойчивость к влаге и коррозии - идеальна для влажных зон (ванная, подвал)
• Легкий вес - удобна для транспортировки и одиночного монтажа
• Оранжевый цвет - соответствует цветовым стандартам электромонтажа, снижает риск повреждения при последующих работах

Ограничения применения

• Запрещена открытая прокладка - не применяется на стенах, потолках, в воздухе
• Не подходит для внешних сетей - не защищена от УФ-лучей и атмосферных воздействий
• Не использовать в местах с постоянным механическим ударом - например, в цехах с движущимся оборудованием
• Не рекомендуется для прокладки в деревянных конструкциях - даже при отделке гипсокартоном, так как сама труба горюча
• Не заменяет металлические трубы там, где требуется повышенная прочность или защита от перегрузок

Примеры использования

• Прокладка кабеля питания для розеток в новостройке - внутри бетонной стяжки пола
• Скрытая проводка для светильников в потолке из гипсокартона над плитой перекрытия
• Прокладка сигнальных кабелей для домашней системы безопасности в штробах кирпичной стены
• Подключение терморегуляторов и датчиков в жилых помещениях - в стяжке или пеноблоке

Практические советы

• Перед монтажом проверьте целостность протяжки - она должна свободно двигаться внутри трубы
• При проходе через углы используйте радиус изгиба не менее 6×диаметра трубы (не меньше 240 мм)
• Для длинных трасс (>10 м) используйте смазку на основе силикона для облегчения протяжки кабеля
• Обязательно фиксируйте концы трубы в коробках - иначе протяжка может выскочить
• При работе в стяжке следите, чтобы кабель не был пережат - он должен свободно перемещаться внутри трубы
• Артикул ctg20-40-k04-015 хорошо сочетается с другими изделиями серии ELASTA - выбирайте одинаковые комплектующие для унификации системы
