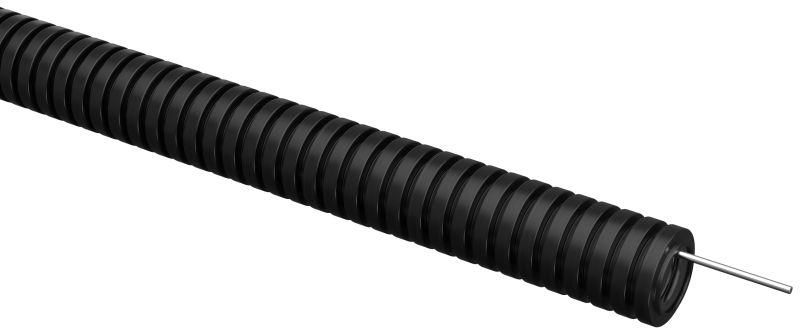

Труба гофрированная ПВХ d20мм с протяжкой черн. (уп.100м) ELASTA IEK ET-TG21-121-020-100-K02

Труба гофрированная ПВХ d=20мм/14.1мм с зондом (протяжкой) черная (100м) от IEK предназначена для безопасной прокладки кабелей в стенах, перегородках и других скрытых конструкциях. Благодаря встроенной протяжке и высокой гибкости, артикул et-tg21-121-020-100-k02 упрощает монтаж даже в сложных маршрутах.

Назначение и область применения

Труба гофрированная ПВХ d=20мм/14.1мм с зондом (протяжкой) черная (100м) используется для скрытой прокладки силовых и слаботочных кабелей внутри зданий: жилых, офисных, промышленных. Подходит для монтажа в бетоне, кирпиче, гипсокартоне и других материалах. Применяется в системах освещения, автоматизации, связи, управления оборудованием.

Технические характеристики

• Наружный диаметр: 20 мм
• Внутренний диаметр: 14.1 мм - позволяет пропускать кабели до 5–7 шт. сечением до 2,5 мм2 каждый
• Материал: ПВХ - самозатухающий, не поддерживающий горение
• Длина: 100 метров - одна катушка на крупный участок трассы
• Степень защиты IP40 - защищает от твердых частиц размером более 1 мм, не герметична, не рассчитана на контакт с водой
• Цвет: черный - маскирует трассу в темных поверхностях, снижает видимость после отделки
• Тип: гибкая - легко изгибается без нагрева

Совместимость и монтаж

Труба совместима с любыми кабелями, используемыми в внутренней проводке: NYM, VVG, КГ, UTP, коаксиальные, сигнальные. Встроенная протяжка (зонд) - стальная проволока с петлей на конце - позволяет легко затянуть кабель через всю 100-метровую длину без помощника. Для фиксации применяются хомуты, крепления на дюбеля или клеевые точки. Нет необходимости использовать углы, тройники или переходники - гибкость исключает необходимость в большинстве аксессуаров.

Безопасность и стандарты

Материал ПВХ соответствует требованиям пожарной безопасности: при коротком замыкании не распространяет пламя и не выделяет токсичных газов в значимых объемах. Соответствует ГОСТ Р 50890 и нормам для внутренних электромонтажных работ. IP40 обеспечивает защиту от контакта с инструментами и мелкими предметами, но не предназначен для влажных помещений или открытых площадок.

Преимущества

• Зонд ускоряет протяжку кабеля - не нужен другой человек или специальное оборудование
• Высокая гибкость позволяет проходить через узкие ниши, вокруг коммуникаций и в ограниченном пространстве
• ПВХ - хороший диэлектрик, предотвращает пробои и утечки тока
• Защита от механических ударов и истирания при закладке в стену
• Уменьшает количество соединителей и фитингов - экономит время и материалы

Ограничения применения

• Не применять во влажных помещениях (ванная, баня, подвалы) - IP40 не обеспечивает защиту от воды
• Не использовать на улице - материал чувствителен к УФ-излучению и перепадам температур ниже –10C
• Не рекомендовано прокладывать рядом с источниками высоких температур (>+60C) - ПВХ теряет форму
• Не допускается использование в качестве несущего элемента - нельзя вешать на него вес оборудования

Примеры использования

• Прокладка групповой сети освещения в квартире между этажами
• Скрытый монтаж кабелей питания для розеток в новостройке с монолитными стенами
• Укладка сетевых кабелей (Cat6) в офисных перегородках
• Подключение датчиков движения и систем домашней автоматики в деревянных домах

Практические советы

• Перед монтажом проверьте, что внутренний диаметр 14.1 мм достаточен для вашего кабеля - особенно при многожильных проводах
• Разматывайте трубу медленно, чтобы не перекручивать протяжку; лучше начинать с конца, где есть петля
• При прокладке в бетоне используйте пластиковые муфты на выходах - так легче подключить распределительную коробку
• Для длинных трасс (более 50 м) с несколькими изгибами - смажьте кабель мылом или специальной смазкой перед протяжкой
• Артикул et-tg21-121-020-100-k02 идеально подходит для проектов, где важна скорость и минимизация точек соединения
