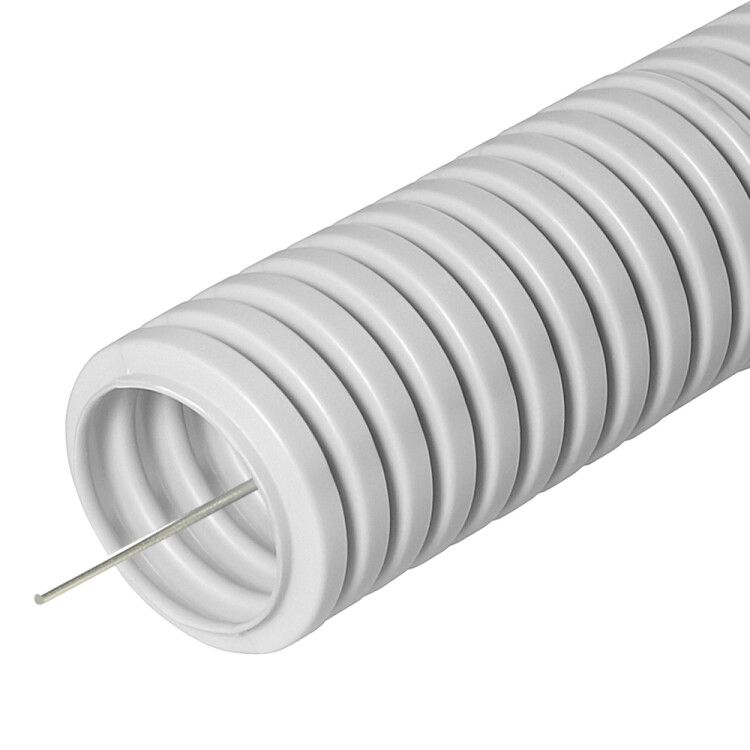

Труба гофрированная ПВХ легкая d16мм с протяжкой 350 Н сер. (уп.50м) Промрукав PR.011631м Строитель

Труба гофрированная ПВХ легкая серая с протяжкой 350 Н диаметр 16 мм (упаковка 50 м) от бренда ПРОМРУКАВ предназначена для защиты кабелей и проводов в электромонтажных работах. Благодаря гибкой структуре и встроенной протяжке, изделие упрощает прокладку в труднодоступных местах, а степень защиты IP66 обеспечивает надёжную изоляцию от пыли и струй воды. Артикул pr.011631м соответствует техническим условиям ТУ 22.21.29-001-52715257-2017.

Назначение и область применения

Труба гофрированная ПВХ легкая серая с протяжкой 350 Н диаметр 16 мм (упаковка 50 м) используется для защиты электрических кабелей и проводов от механических повреждений, влаги, пыли и химических веществ. Применяется в закрытых помещениях и на открытых площадках при условии отсутствия прямого солнечного света. Подходит для монтажа в стенах, потолках, штроках, каналах, а также внутри оборудования - например, на станках, щитах, конвейерах и системах автоматизации.

Технические характеристики

• Материал: ПВХ (поливинилхлорид), безгалогенный, класс горения ПВ-0 по ГОСТ
• Диаметр: 16 мм (номинальный и внутренний)
• Длина одной бухты: 50 метров
• Прочность на разрыв: 350 Н (эквивалентна статической нагрузке до 35 кг)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Статический радиус изгиба: 48 мм - минимальный допустимый радиус при фиксированном изгибе
• Температурный диапазон эксплуатации: от –40 C до +60 C
• Цвет: серый
• Обшивка: отсутствует - поверхность гофрированная, без внешнего покрытия
• Произведено по ТУ 22.21.29-001-52715257-2017

Совместимость и монтаж

Труба гофрированная ПВХ легкая серая с протяжкой 350 Н диаметр 16 мм (упаковка 50 м) совместима со всеми типами изолированных кабелей и проводов, имеющих наружный диаметр до 12–13 мм. Удобство монтажа обеспечивают два фактора: гибкость материала и встроенная протяжка. Протяжка позволяет легко затянуть кабель через всю длину трубы даже при сложной трассе. Для установки достаточно разрезать трубу нужной длины, продеть протяжку, зафиксировать её на кабеле и вытянуть через канал. Не требует специальных инструментов - подходит для ручного монтажа.

Безопасность и стандарты

• Является диэлектриком - исключает риск поражения электрическим током при контакте с токоведущими частями
• Выдерживает температуры от –40 C до +60 C - безопасна в условиях перепадов климатических нагрузок
• Соответствует требованиям пожарной безопасности: материал самозатухающий, не распространяет пламя (класс ПВ-0)
• Не содержит галогенов - при возможном возгорании не выделяет токсичных газов
• Стандарт IP66 обеспечивает защиту от пылевой среды и направленных струй воды - подходит для влажных помещений и наружных участков без прямого UV-облучения

Преимущества

• Легкий вес - снижает нагрузку на крепления и ускоряет транспортировку
• Гибкость - позволяет прокладывать трассы с множеством изгибов без дополнительных фитингов
• Встроенная протяжка - экономит время при прокладке кабелей, особенно в длинных и извилистых маршрутах
• Химическая и коррозионная стойкость - не разрушается под действием масел, растворителей, кислот и щелочей
• Долгий срок службы - ПВХ не стареет при нормальном режиме эксплуатации

Ограничения применения

• Не предназначен для прямого воздействия ультрафиолетового излучения - при длительном нахождении на солнце материал становится хрупким и теряет прочность
• Не рекомендуется использовать там, где возможны ударные нагрузки выше 350 Н - например, в зонах с движением тяжёлой техники
• Не применяется в качестве несущего элемента - нельзя нагружать трубу весом свыше 35 кг
• Запрещён монтаж в местах с постоянным контактом с открытым огнем или поверхностями выше +60 C
• Не подходит для прокладки в земле без дополнительной защиты - гофра не рассчитана на давление грунта

Примеры использования

• Защита силовых кабелей в распределительных щитах
• Прокладка сигнальных проводов между станками на производстве
• Монтаж освещения в цехах с повышенной влажностью
• Укладка кабелей в стеновые штробы жилых и офисных зданий
• Формирование кабельных трасс в технологическом оборудовании

Практические советы

• Перед монтажом проверьте, чтобы внешний диаметр кабеля был меньше 13 мм - иначе он не поместится в трубу с запасом для свободного движения
• При изгибе соблюдайте минимальный радиус 48 мм - более острые углы могут повредить стенки трубы
• Для удобства резки используйте ножницы по металлу или острый нож - ПВХ легко режется, но требует чёткого контроля
• Если требуется удлинить трубу, соедините две секции с помощью муфт подходящего диаметра - не скручивайте и не спаивайте
• Храните бухты в прохладном, сухом месте, защищённом от солнца - даже при отсутствии эксплуатации УФ-лучи снижают долговечность
• Артикул pr.011631м и бренд ПРОМРУКАВ указывают на соответствие стандарту ТУ - всегда сверяйте эти данные при заказе
