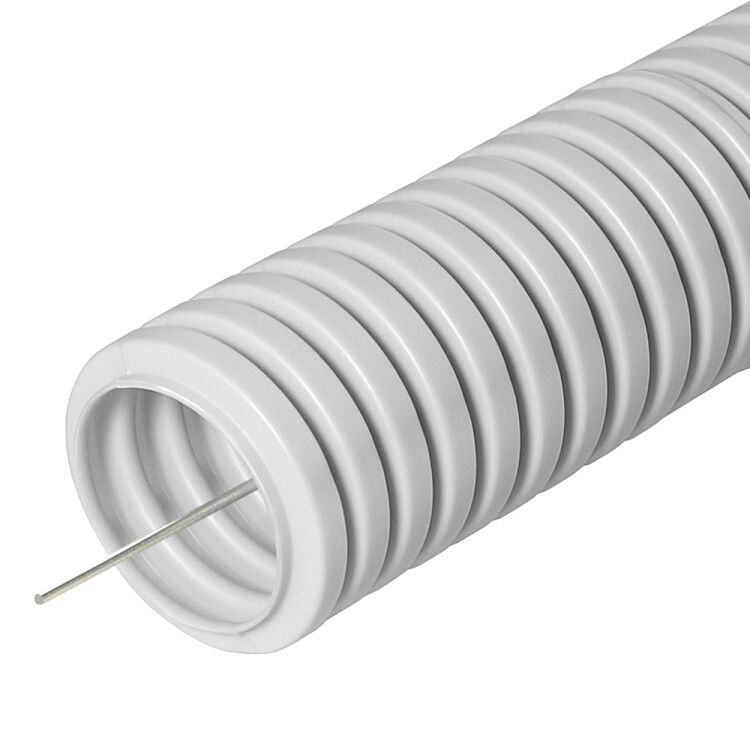

Труба гофрированная ПВХ тяжелая 750 Н d40 мм с протяжкой ПРОМРУКАВ PR.0140411

Труба гофрированная ПВХ тяжелая 750 Н d40мм (15м/960м уп/пал) с/з, с протяжкой от компании ПРОМРУКАВ предназначена для защиты кабелей и проводов в условиях повышенной механической нагрузки. Артикул pr.0140411 обеспечивает надежную изоляцию в сложных условиях электромонтажа - от бетонных конструкций до промышленных помещений.

Назначение и область применения

Труба гофрированная ПВХ тяжелая 750 Н d40мм (15м/960м уп/пал) с/з, с протяжкой используется для защиты электрических кабелей и проводов от внешних повреждений. Подходит для скрытой и открытой прокладки в стенах, перекрытиях, полу, а также для монтажа в штробы и каналы. Разрешено заливать в бетон - изделие выдерживает давление при затвердевании раствора. Применяется в жилых, офисных и производственных зданиях, в том числе на объектах с высокими требованиями к безопасности - цехах, АЗС, складах, энергообъектах.

Технические характеристики

• Наружный диаметр: 40 мм
• Внутренний диаметр: 31,2 мм - позволяет пропускать кабели до 8–10 мм в диаметре без перегрузки
• Материал: ПВХ - устойчив к влаге, химическим веществам и коррозии
• Степень защиты IP66 - полностью герметична против пыли и мощных струй воды
• Длина одной бухты: 15 метров - удобна для транспортировки и быстрого монтажа
• Прочность на разрыв: 500 Н - выше среднего уровня для труб этого класса
• Статический радиус изгиба: 120 мм - минимальный допустимый радиус при прокладке без деформации
• Температурный диапазон: от –40 C до +60 C - работает в холодильниках, на улице, в нагреваемых помещениях
• Цвет: серый (RAL 7035) - соответствует промышленным стандартам визуального учета
• Произведено по ТУ 22.21.29-001-52715257-2017

Совместимость и монтаж

Труба гофрированная ПВХ тяжелая 750 Н d40мм (15м/960м уп/пал) с/з, с протяжкой оснащена стальной протяжкой - стальной проволокой внутри канала. Это позволяет легко затянуть кабель через всю длину трубы даже при наличии нескольких изгибов. Монтаж возможен вручную без специальных инструментов. Для фиксации используйте пластиковые хомутики или крепления типа “клипса”. Учитывайте внутренний диаметр 31,2 мм - не перегружайте трубу более чем двумя кабелями с суммарным диаметром свыше 25 мм. Соединения выполняйте с помощью муфт того же диаметра и материала.

Безопасность и стандарты

Труба соответствует требованиям ТУ 22.21.29-001-52715257-2017 и имеет степень защиты IP66 - что гарантирует безопасную работу в сырых, запыленных и агрессивных средах. Класс воспламеняемости по UL94 указан как “Прочее” - значит, материал не относится к самозатухающим типам. Поэтому не применяйте трубу в местах с риском открытого пламени или высоких температур выше +60 C. Для пожароопасных зон рекомендуется использовать трубу с классом V-0.

Преимущества

• Высокая механическая прочность - выдерживает давление при заливке в бетон и случайные удары
• Гибкость при сохранении формы - легко формируется вокруг препятствий без потери целостности
• Наличие протяжки - экономит время при прокладке длинных трасс
• Устойчивость к УФ-лучам и химикатам - долговечна в условиях производства и наружной прокладки
• Легкий вес - снижает трудозатраты при транспортировке и работе на высоте

Ограничения применения

• Не предназначен для прямого контакта с открытым огнем или источниками тепла выше +60 C
• Не следует применять в местах постоянного контакта с растворителями, маслами и агрессивными жидкостями - ПВХ может размягчиться
• Не рекомендуется для прокладки в условиях частых вибраций без дополнительной фиксации каждые 50 см
• Не подходит для прокладки силовых кабелей напряжением выше 1000 В без согласования с нормами ПУЭ

Примеры использования

• Защита кабелей управления на станках ЧПУ
• Прокладка сигнальных линий в системах автоматизации
• Монтаж кабелей в бетонных плитах при устройстве полов
• Скрытая прокладка в стеновых штробах в квартирах и офисах
• Подключение датчиков на производственной линии с высокой запыленностью

Практические советы

• Перед монтажом проверьте, чтобы внутренняя поверхность трубы была свободна от острых частиц - они могут повредить изоляцию кабеля
• При проходе через металлические конструкции используйте переходники или защитные втулки - край трубы может порвать оболочку
• Для длинных участков (>10 м) с несколькими поворотами предварительно продувайте трубу воздухом - это удалит пыль и облегчит протяжку
• Храните бухты в сухом месте, избегая длительного пребывания под прямыми солнечными лучами - даже ПВХ со временем теряет эластичность
• Артикул pr.0140411 совместим с другими продуктами ПРОМРУКАВ - можно комбинировать с фитингами и коленами той же серии
