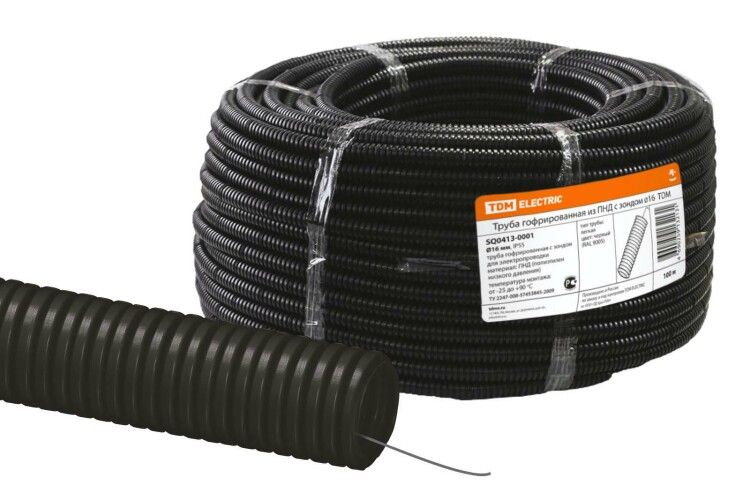

Труба гофрированная ПНД TDM 16 мм, 100 м, IP55, с протяжкой TDM SQ0413-0001

Труба гибкая гофрированная из полиэтилена низкого давления (ПНД) диаметр 16 мм с протяжкой (зондом) легкая черная (100 м) от TDM ELECTRIC - это lightweight защитная оболочка для прокладки кабелей и проводов в сложных условиях: в земле, бетоне, воздухе или внутри оборудования. Артикул sq0413-0001 обеспечивает надежную изоляцию и упрощает монтаж благодаря встроенной протяжке.

Назначение и область применения

Труба гибкая гофрированная из полиэтилена низкого давления (ПНД) диаметр 16 мм с протяжкой (зондом) легкая черная (100 м) предназначена для защиты электрических кабелей и проводов от механических повреждений, влаги, химических воздействий и перегрева. Подходит для внутренней и внешней прокладки в жилых, промышленных и коммерческих объектах. Часто используется в системах автоматизации, на станках, конвейерах, в распределительных щитах и при прокладке кабеля в бетонных каналах или подземных трассах.

Технические характеристики

• Материал: Полиэтилен низкого давления (ПНД) - термопластичный материал с высокой химической стойкостью и долговечностью;
• Наружный диаметр: 16 мм;
• Внутренний диаметр: 10,7 мм - позволяет пропускать кабели до Ø 8–9 мм;
• Протяжка: Стальная проволока диаметром 0,9 мм, закреплённая внутри трубы - облегчает затяжку кабеля;
• Рабочая температура: от –40 C до +90 C - сохраняет эластичность даже при морозах;
• Степень защиты IP55: защищена от пыли (не полностью герметично, но препятствует оседанию пыли в количестве, опасном для оборудования) и струй воды из любого направления;
• Устойчивость к УФ: да - не выгорает и не теряет прочность на солнце;
• Маслостойкость: да - не разрушается при контакте с минеральными маслами и смазками;
• Прочность на разрыв: 200 Н - выдерживает значительные нагрузки при растяжении;
• Прочность при сжатии: 350 Н - не деформируется под весом материалов или при заделке в бетон;
• Радиус изгиба: 48 мм - можно гнуть без инструментов, даже в ограниченном пространстве;
• Цвет: чёрный - скрывает загрязнения, соответствует промышленным стандартам;
• Безгалогенный состав: да - при горении не выделяет токсичных газов;
• Длина: 100 метров - одна катушка покрывает длинные маршруты без стыков;
• Номинальный размер в дюймах: 5/8″ - удобно для сравнения с зарубежными аналогами.

Совместимость и монтаж

Труба гибкая гофрированная из полиэтилена низкого давления (ПНД) диаметр 16 мм с протяжкой (зондом) легкая черная (100 м) совместима со всеми типами силовых и слаботочных кабелей: NYM, VVG, PVS, FTP, CAT6 и другими. Протяжка позволяет легко затянуть кабель через всю трубу без дополнительного оборудования. Для фиксации используйте пластиковые или металлические хомутики, клеммы или крепления с шагом не более 1,5 м. Не требует предварительной подготовки поверхности - монтируется прямо на стену, в штробы или в каналы. Обрезается обычными ножницами или ножом.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажа в помещениях с повышенной влажностью и риском механических воздействий. Отсутствие галогенов делает её безопасной для помещений с людьми при возможном возгорании. Класс воспламеняемости по UL94 - не указан конкретно, однако материал ПНД самозагасаемый и не поддерживает открытый пламень. Соответствует нормам ГОСТ Р МЭК 61386-2-1 для гибких труб для электромонтажа.

Преимущества

• Высокая гибкость и малый радиус изгиба позволяют прокладывать трубу вокруг углов и препятствий без специальных фитингов;
• Протяжка снижает время монтажа на 30–50% по сравнению с трубами без зонда;
• Широкий температурный диапазон - работает в холодильниках, на улице зимой и рядом с нагревательными элементами;
• Устойчивость к УФ и маслам - подходит для промышленных условий и наружной установки;
• Лёгкий вес - удобна для транспортировки и работы на высоте;
• Не требует обслуживания - служит десятки лет без коррозии и разложения.

Ограничения применения

• Не предназначен для прямого подключения к сети напряжением выше 1000 В - применяется исключительно как защитная оболочка;
• IP55 не гарантирует герметичность при длительном погружении в воду - для подводных участков нужна дополнительная изоляция;
• Не рекомендовано использовать в местах постоянного трения о острые края металла - возможно повреждение стенок;
• При температурах ниже –40 C материал становится менее эластичным - требуется осторожный монтаж;
• Не заменяет жесткие трубы в местах с высокими ударными нагрузками - лучше сочетать с коробами или кожухами.

Примеры использования

• Прокладка сигнальных кабелей между датчиками и контроллерами на конвейере;
• Защита кабелей питания в цехах с частыми мойками (пищевая промышленность);
• Монтаж кабелей в бетонных плитах при устройстве полов;
• Прокладка кабелей в крыше или на фасаде здания - благодаря УФ-стойкости;
• Обвязка кабелей в распределительных щитах вместо жестких рукавов.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр трубы (10,7 мм) достаточен для вашего кабеля - учтите толщину изоляции;
• Если кабель толще 8 мм, используйте трубу большего диаметра - иначе будет трудно затянуть;
• При прокладке в бетоне - заведите трубу в опалубку до заливки, чтобы потом не сверлить;
• Закрепляйте трубу каждые 1–1,5 м - особенно в вертикальных участках, чтобы избежать провисания;
• При резке - сделайте чёткий срез, чтобы не сплющить просвет; после этого удалите заусенцы;
• Артикул sq0413-0001 от TDM ELECTRIC - один из немногих вариантов с качественной протяжкой и сертифицированным ПНД в этом ценовом сегменте.
