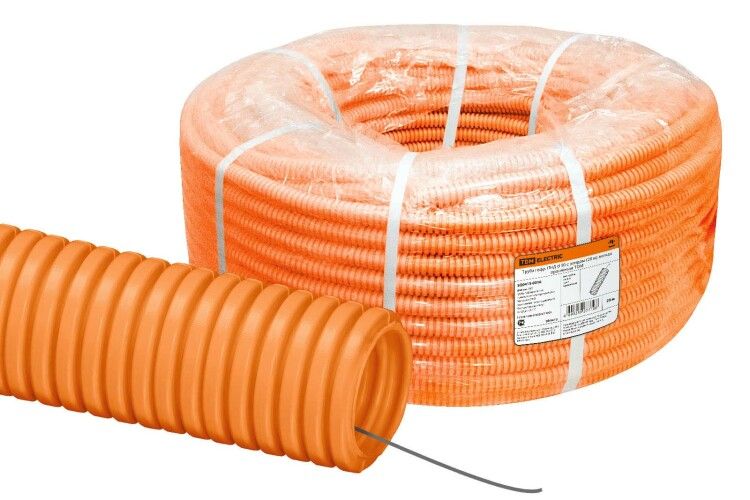

Труба гофрированная ПНД d 50 с зондом (20 м) легкая оранжевая - SQ0413-0016 TDM

Гибкая гофрированная труба из полиэтилена низкого давления (ПНД) диаметром 50 мм с протяжкой - это надёжный канал для прокладки кабелей и проводов в сложных условиях. Бренд TDM ELECTRIC предлагает модель sq0413-0016, рассчитанную на длительную эксплуатацию при экстремальных температурах и механических нагрузках.

Назначение и область применения

Труба предназначена для защиты электрических кабелей и проводов от повреждений, влаги, химических воздействий и механических ударов. Подходит для внутренней и внешней прокладки в зданиях, на объектах промышленного назначения, в транспорте, на стройплощадках. Особенно эффективна там, где требуется обход препятствий - например, в стенах, перекрытиях, за фальшпотолками или в каналах с изгибами. Протяжка позволяет легко затянуть кабель через всю длину трубы без дополнительных инструментов.

Технические характеристики

• Материал корпуса: полиэтилен низкого давления (ПНД)
• Диаметр: 50 мм (внутренний проход для кабеля)
• Длина: 20 метров
• Цвет: оранжевый (стандартная маркировка для электромонтажа)
• Протяжка: стальная проволока класса 2, диаметром 0,9 мм, закреплена внутри трубы
• Рабочий температурный диапазон: от –45 C до +90 C
• Устойчивость к ультрафиолету: средняя - рекомендовано использовать в защищённых зонах или при скрытой прокладке

Совместимость и монтаж

Труба совместима со всеми типами силовых и слаботочных кабелей, соответствующих по наружному диаметру внутреннему просвету 50 мм. Для монтажа достаточно прикрепить кабель к протяжке и равномерно потянуть её через трубу. Гофра легко гнётся без инструментов - радиус изгиба минимум 150 мм. Соединения выполняются с помощью фитингов и муфт того же диаметра. Установка возможна как вручную, так и с использованием специализированных устройств для вытягивания кабеля.

Преимущества

• Высокая эластичность - позволяет прокладывать трассу с множеством изгибов без разрезания
• Стойкость к перепадам температур - сохраняет прочность даже при замерзании
• Легкий вес - снижает трудозатраты при транспортировке и установке
• Интегрированная протяжка - исключает необходимость вводить отдельный шнур или трос
• Хорошая химическая стойкость - не реагирует на большинство бытовых и промышленных жидкостей

Ограничения применения

• Не предназначен для прямого открытого расположения на солнце более чем 6 месяцев - материал со временем теряет цвет и становится хрупким
• Не используется для прокладки в местах постоянного контакта с острыми краями металла или бетона - риск повреждения стенки трубы
• Не применяется в системах с высоким давлением (не является напорной трубой)
• Запрещено применять в качестве несущего элемента - не выдерживает значительных вертикальных нагрузок

Примеры использования

• Прокладка кабелей питания между станками на заводе
• Защита сигнальных проводов в системах автоматизации
• Монтаж освещения в цехах с частыми перемещениями оборудования
• Электроустановки в холодильных камерах и на улице (при условии скрытой прокладки)
• Обустройство временных сетей на стройплощадках

Практические советы

• Перед монтажом проверьте, что внутренний диаметр трубы (50 мм) достаточен для вашего кабеля с учётом изоляции - лучше оставлять запас 10–15%
• При работе в холодную погоду (ниже –20 C) согрейте трубу руками перед изгибом - это предотвратит растрескивание
• Не используйте плоскогубцы для захвата протяжки - они могут порвать проволоку; лучше использовать крючок или зажим
• При необходимости удлинить трассу - соединяйте две трубы sq0413-0016 с помощью герметичной муфты ПНД 50 мм
• Храните в сухом месте, избегая прямого солнечного света - срок службы увеличивается вдвое
