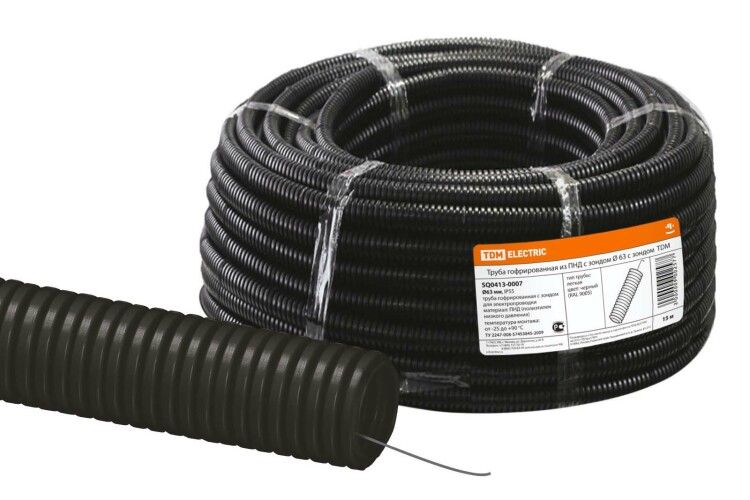

Труба гофрированная ПНД d 63 с зондом (15 м) легкая - SQ0413-0007 TDM

Труба гибкая гофрированная из полиэтилена низкого давления диаметр 63 мм с протяжкой (зондом) легкая черная (15 м) от TDM ELECTRIC - это lightweight защитная оболочка для прокладки кабелей и проводов в сложных условиях: на улице, в земле, внутри стен или в технологических каналах. Артикул sq0413-0007 обеспечивает надежную изоляцию и механическую защиту даже при постоянном контакте с маслом, влагой и перепадами температур.

Назначение и область применения

Труба гибкая гофрированная из полиэтилена низкого давления диаметр 63 мм с протяжкой (зондом) легкая черная (15 м) предназначена для защиты силовых и контрольных кабелей от механических повреждений, химического воздействия и внешней среды. Подходит для прокладки в помещениях, на открытых площадках, в траншейных каналах, на производствах с агрессивными жидкостями и в местах с частыми вибрациями. Протяжка позволяет легко затянуть кабель через всю трубу без дополнительного оборудования.

Технические характеристики

• Материал: Полиэтилен низкого давления (ПНД / ПЭНД / HDPE) - устойчив к коррозии, химикатам и старению.
• Наружный диаметр: 63 мм
• Внутренний диаметр: 50,6 мм - позволяет пропускать кабели сечением до ~4×25 мм2 (зависит от числа жил и типа изоляции).
• Длина: 15 метров - одна секция без соединений.
• Цвет: Черный - защищает от УФ-излучения, не выгорает на солнце.
• Рабочая температура: от –40 C до +90 C - работает зимой на улице и рядом с нагревательными элементами.
• Степень защиты IP55: Защита от пыли (не полностью герметична) и струй воды из любого направления.
• Прочность на разрыв: 200 Н - выдерживает растяжение при монтаже и нагрузках.
• Прочность при сжатии: 350 Н - не деформируется под весом грунта или оборудования.
• Радиус изгиба: 189 мм - можно гнуть без инструментов, сохраняя целостность внутреннего просвета.
• Протяжка: Стальная проволока Ø 0,9 мм - закреплена внутри, не выпадает, не ржавеет.
• Маслостойкость: Да - не разрушается при контакте с минеральными маслами, смазками, гидравлическими жидкостями.
• Безгалогенный состав: Да - при горении не выделяет токсичных газов, безопаснее для помещений с людьми.
• Устойчивость к УФ: Да - не теряет эластичность и цвет при длительной эксплуатации на солнце.

Совместимость и монтаж

Труба гибкая гофрированная из полиэтилена низкого давления диаметр 63 мм с протяжкой (зондом) легкая черная (15 м) совместима с любыми кабелями, соответствующими внутреннему диаметру 50,6 мм. Для удобства монтажа используйте протяжку - она уже установлена внутри трубы. Чтобы заправить кабель:

• Закрепите один конец кабеля на конце протяжки (можно использовать пластиковую муфту или изоленту).
• Аккуратно потяните протяжку - кабель сам пройдет через всю трубу.
• Изгибайте трубу радиусом не менее 189 мм - меньший радиус вызывает сплющивание профиля.
• Не применяйте острые инструменты для резки - используйте ножницы по металлу или специальный резак.

Безопасность и стандарты

Труба выполнена из безгалогенного материала и имеет степень защиты IP55, что соответствует требованиям для использования в производственных и наружных условиях. Класс воспламеняемости по UL94 указан как “Прочее” - значит, материал не сертифицирован по этому стандарту, но не является горючим при нормальных условиях. Соответствие ГОСТ и IEC не указано явно - рекомендуется проверять соответствие проектным документам перед применением в ответственных системах.

Преимущества

• Высокая гибкость - легко прокладывается вокруг препятствий без фитингов.
• Защита от масла и химикатов - идеально для заводов, автосервисов, АЗС.
• Устойчивость к холоду и теплу - работает в суровом климате и рядом с нагреваемыми устройствами.
• Протяжка встроена - экономит время и снижает риск повреждения кабеля при монтаже.
• Не требует обслуживания - срок службы более 25 лет при правильной эксплуатации.

Ограничения применения

• Не предназначен для прямого бетонирования - при заливке возможна деформация стенок.
• IP55 не гарантирует герметичность при длительном погружении - не используется под водой.
• Не рассчитана на ударные нагрузки выше 350 Н - не заменяет металлические рукава в зонах с высоким риском механических повреждений.
• Не следует использовать в качестве основной несущей конструкции - только как защитную оболочку.

Примеры использования

• Прокладка кабелей управления между станками на заводе с масляными брызгами.
• Подвод питания к освещению во дворе или на парковке - выдерживает зимние морозы и летнюю жару.
• Защита сигнальных проводов в системах автоматизации на пищевых предприятиях.
• Переход кабеля через трещины в полу или стены в старых зданиях - благодаря гибкости легко адаптируется под форму.

Практические советы

• Выбирайте эту трубу, когда нужна легкая, гибкая и долговечная защита - особенно там, где нельзя использовать металл.
• Проверьте внутренний диаметр 50,6 мм перед покупкой кабелей - слишком толстый кабель не войдет.
• При прокладке в земле используйте песчаную подушку - предотвращает перегибы и точечные нагрузки.
• Не перегибайте трубу под углом меньше 189 мм - это может забить канал и повредить кабель.
• Для длинных участков (>15 м) используйте несколько труб с соединителями - не пытайтесь тянуть кабель через 30+ метров одной протяжкой.
• Артикул sq0413-0007 от TDM ELECTRIC - оптимальный выбор для коммерческого и промышленного монтажа, где важны скорость, надежность и цена.
