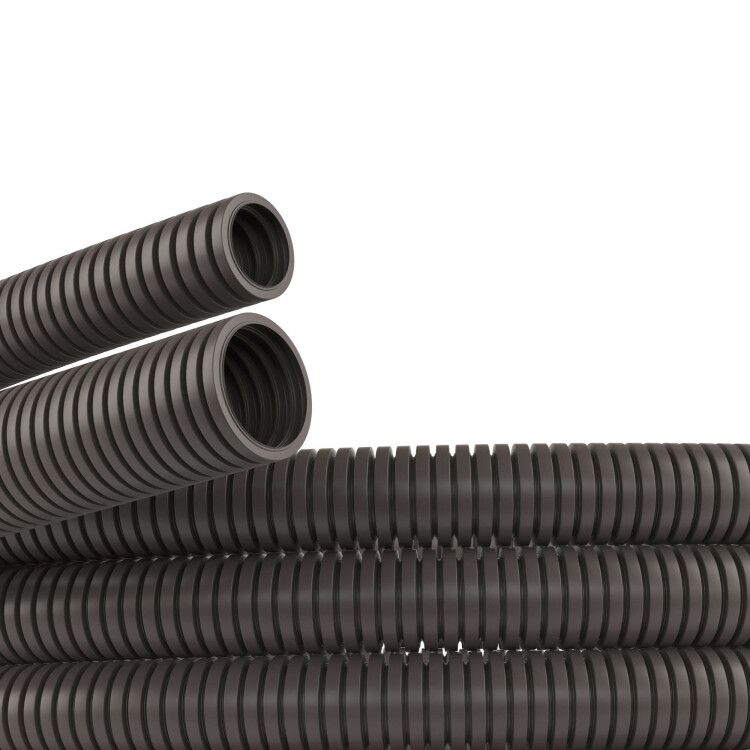

Труба гофрированная ПА 6 гибкая d10мм без протяжки темн. сер. (уп.100м) DKC 80010 ДКС

Труба гофрированная полиамидная PA6V0 10мм без протяжки темно-серая (100м) от DKC предназначена для защиты проводов и кабелей в жестких условиях - от высоких температур до механических нагрузок. Благодаря материалу PA6 и классу воспламеняемости ПВ-0, она безопасна для использования в промышленной автоматике, системах управления и распределительных щитах. Артикул 80010 соответствует серии Octopus и рассчитана на длительную эксплуатацию без обслуживания.

Назначение и область применения

Труба гофрированная полиамидная PA6V0 10мм без протяжки темно-серая (100м) используется для прокладки кабельных трасс там, где важны прочность, химическая стойкость и огнебезопасность. Подходит для:

• Прокладки в пустотах фальш-полов и фальш-потолков;
• Открытой прокладки по несгораемым и трудносгораемым поверхностям;
• Внутри корпусов машин, станков, роботов и другого оборудования;
• Зон с повышенным уровнем вибраций и перегрузок;
• Уличных и полуоткрытых объектов благодаря устойчивости к УФ-излучению.

Технические характеристики

• Наружный диаметр: 10,1 мм
• Внутренний диаметр: 6,8 мм - позволяет пропускать кабели до 6–7 мм2 сечением
• Длина бухты: 100 м - оптимальна для крупных объектов, снижает количество соединений
• Материал: Полиамид 6 (PA6) - высокопрочный термопластик с хорошей стойкостью к износу
• Класс воспламеняемости: ПВ-0 - самозатухающий, не поддерживает горение
• Степень защиты: IP68 - полная герметичность от пыли и долговременное погружение в воду
• Температурный диапазон: от –40 C до +105 C - работает в холодильных камерах и рядом с нагревательными элементами
• Прочность на разрыв: 300 Н; на сжатие - 200 Н - выдерживает давление при укладке в плотных конструкциях
• Статический радиус изгиба: 20 мм - можно гнуть без инструментов, но не менее этого значения
• Цвет: Темно-серый - маскирует загрязнения, не выцветает на солнце
• Маслостойкость: Да - не разрушается при контакте с технологическими жидкостями
• Устойчивость к УФ: Да - не требует дополнительного экранирования на открытых участках
• Содержание галогенов: Не содержит - безопасна при возгорании, не выделяет токсичных газов

Совместимость и монтаж

Труба гофрированная полиамидная PA6V0 10мм без протяжки темно-серая (100м) не имеет внутренней протяжки - кабель укладывается вручную через один конец. Для удобства монтажа используйте шприц-тягу или ленту-проводник. Протяжка возможна при условии, что внешний диаметр кабеля не превышает 6,5 мм. Максимальная нагрузка на кабель при затяжке - 10 Н. Соединяйте трубу с фитингами и муфтами того же диаметра (10 мм). Не применяйте клеевые соединения - материал не совместим с большинством адгезивов.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости ПВ-0 (по ГОСТ 12176) и обеспечивает уровень защиты IP68 (по IEC 60529). Отсутствие галогенов делает её подходящей для помещений с людьми и чувствительной электроникой. Сертифицирована для работы в зонах с взрывоопасной средой категории II 2G Ex d IIC T4 (при соблюдении условий установки).

Преимущества

• Высокая механическая прочность - выдерживает удары и сдавливание даже при укладке в плотные конструкции
• Широкий температурный диапазон - надежна в суровых климатических условиях
• Устойчивость к маслам, растворителям и агрессивным средам - идеальна для заводских линий
• Автоматическое самоуплотнение при изгибе - не требует дополнительной герметизации
• Легкий вес - снижает нагрузку на крепления и ускоряет монтаж

Ограничения применения

• Не предназначен для постоянного прямого контакта с острыми кромками металла - риск повреждения стенок
• Не следует использовать в местах с частыми резкими изгибами меньше 20 мм - вызывает микротрещины
• Не рекомендуется применять в качестве несущего элемента - не выдерживает значительных статических нагрузок сверх массы кабеля
• При температурах выше 105 C возможно деформирование материала - не заменяет термостойкие аналоги (например, PEEK)

Примеры использования

• Защита сигнальных кабелей на станках ЧПУ в цехах металлобработки
• Прокладка кабелей управления в пищевых производствах - легко моется, не впитывает запахи
• Трассировка проводов в системах освещения на открытых площадках - не боится дождя и солнца
• Кабельная защита в автономных контроллерах и распределительных шкафах на железных дорогах
• Подключение датчиков в холодильных установках - сохраняет эластичность при –40 C

Практические советы

• Перед укладкой проверьте внутренний диаметр - он составляет всего 6,8 мм. Кабели с оболочкой более 7 мм не войдут без усилий.
• При прокладке в длинных трассах (>30 м) используйте направляющие ролики - снижают трение и предотвращают застревание.
• Не растягивайте трубу при монтаже - она не предназначена для натяжения, только для свободного изгиба.
• Храните бухту в сухом месте при комнатной температуре - при минусовых температурах материал становится хрупким.
• Артикул 80010 от DKC - единственный вариант в серии Octopus с таким сочетанием IP68, ПВ-0 и длиной 100 м. Аналоги часто имеют меньший диаметр или слабую защиту.
