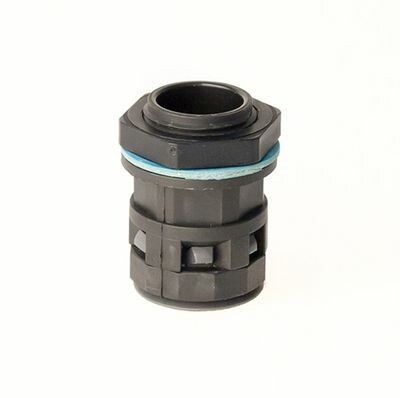

Монтажный комплект муфта труба-коробка DN 10 мм, М16х1,5, полиамид, цвет черный | PACM10M16N DKC ДКС

Монтажный комплект муфта труба-коробка DN 10 мм, М16х1,5, полиамид, цвет черный от бренда DKC (ДКС) обеспечивает герметичный ввод гофрированных труб в электрошкафы и распределительные коробки. Артикул pacm10m16n выполнен из прочного полиамида и соответствует требованиям IP67 при использовании с подходящими уплотнителями.

Назначение и область применения

Этот монтажный комплект предназначен для безопасного и герметичного прохода гофрированных полиамидных труб через стенки электрических шкафов, распаечных коробок, корпусов оборудования и других закрытых контейнеров. Подходит для установки в условиях повышенной запыленности, влажности или наружной среды. Часто применяется в автоматизации производственных линий, на транспорте, в системах управления и в промышленном освещении.

Технические характеристики

• Диаметр входа для трубы: 10 мм
• Размер резьбы: M16×1,5 - внутренняя метрическая резьба для фиксации гайкой
• Материал корпуса и резьбы: полиамид PA6.6 - высокая механическая прочность и химическая стойкость
• Цвет: черный
• Степень защиты: IP67 (при использовании уплотнителей PAR или PAPM), IP65 - без них
• Рабочая температура: от -40 C до +105 C; кратковременно выдерживает до +150 C
• Не содержит галогенов - безопасен при горении и экологически более предпочтителен
• Форма: прямолинейная - позволяет провести трубу без изгибов

Совместимость и монтаж

Комплект состоит из трех элементов: самой муфты, уплотнительной прокладки и металлической гайки с резьбой M16×1,5. Для достижения степени защиты IP67 необходимо использовать уплотнители PAR или PAPM - они обеспечивают герметизацию между трубой и муфтой. Установка выполняется просто:

• Заготовьте отверстие в корпусе нужного размера (диаметром около 18–20 мм для M16)
• Вставьте муфту в отверстие снаружи
• Подтяните гайку с внутренней стороны до плотного прилегания
• Вставьте гофрированную трубу в муфту и зафиксируйте её уплотнителем

Убедитесь, что внешний диаметр трубы совпадает с внутренним диаметром уплотнителя - для DN 10 мм рекомендуется труба с наружным диаметром 9–11 мм.

Безопасность и стандарты

Монтажный комплект соответствует требованиям к материалам без галогенов, что снижает риск образования токсичных веществ при возгорании. Степень защиты IP67 означает полную защиту от пыли и временное погружение в воду до 1 м на 30 минут - при условии правильной сборки с уплотнителями. Соответствие IP65 достигается без уплотнений, но в этом случае защита от воды частичная.

Преимущества

• Высокая устойчивость к перепадам температур и агрессивным средам благодаря полиамиду PA6.6
• Герметизация до уровня IP67 - идеально для влажных, пыльных и outdoor-условий
• Легкий вес и простота монтажа - не требуют специальных инструментов
• Отсутствие галогенов - соответствие современным экологическим нормам (RoHS, REACH)
• Черный цвет маскирует загрязнения и хорошо сочетается с большинством корпусов

Ограничения применения

• Не предназначена для работы с жесткими металлическими трубами - только с гофрированными полиамидными
• IP67 возможен только при обязательном применении уплотнителей PAR/PAPM - без них уровень защиты ниже
• Не рассчитана на постоянное давление жидкости - допускается лишь кратковременное погружение
• Резьба выполнена из того же полиамида, что и корпус - не следует затягивать гайку чрезмерно, чтобы не повредить резьбу

Примеры использования

• Ввод гофрированной трубы в силовой шкаф станка CNC
• Проход кабеля через стенку распределительной коробки на улице
• Подключение датчиков в пищевой промышленности - где важна чистота и отсутствие галогенов
• Монтаж в системах автономного освещения на объектах с высокой влажностью

Практические советы

• Перед монтажом проверьте, что уплотнитель (PAR/PAPM) подходит именно к вашей трубе - используйте оригинальные компоненты от DKC
• Не используйте этот комплект для ввода труб большего диаметра - даже если резьба M16 кажется “достаточно большой”, внутреннее отверстие рассчитано строго на 10 мм
• При работе в холоде (-30 C и ниже) перед установкой слегка прогрейте уплотнитель - он станет эластичнее и лучше сядет
• Артикул pacm10m16n совместим со всей серией Octopus - можно комбинировать с другими элементами этой линейки для единообразной системы
• Храните в сухом месте - хотя полиамид устойчив к влаге, длительное намокание уплотнителей может снизить срок службы
