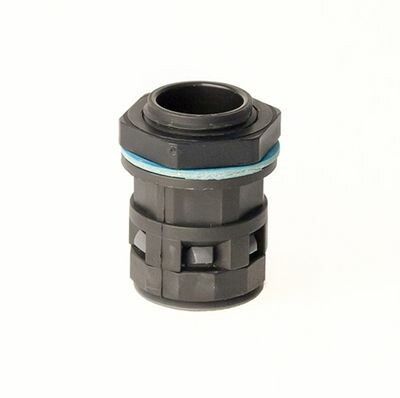

Монтажный комплект муфта труба-коробка DN 23 мм, М25х1,5, полиамид, цвет черный | PACM23M25N DKC ДКС

Монтажный комплект муфта труба-коробка DKC (ДКС) артикул pacm23m25n предназначен для герметичного ввода гофрированных полиамидных труб в электрошкафы, распределительные коробки и оборудование. Выполнен из прочного полиамида, обеспечивает степень защиты IP67 при использовании с уплотнителями и подходит для жестких условий эксплуатации.

Назначение и область применения

Монтажный комплект муфта труба-коробка DKC pacm23m25n используется для соединения гофрированных труб диаметром 23 мм с корпусами, шкафами, щитками и распаечными коробками. Обеспечивает герметичный проход проводов и кабелей, защищает внутренние элементы от пыли, влаги и механических повреждений. Подходит для установки на промышленном оборудовании, автоматизированных линиях, системах управления, в условиях повышенной запыленности и влажности.

Технические характеристики

• Диаметр трубы: 23 мм
• Размер резьбы: M25×1,5 (метрическая)
• Материал корпуса и резьбы: полиамид PA6.6
• Цвет: черный
• Степень защиты: IP67 (при использовании уплотнителей PAR/PAPM), IP65 (без уплотнителей)
• Температурный диапазон: от -40 C до +105 C (кратковременно до +150 C)
• Галогены: отсутствуют
• Исполнение: прямолинейное

Совместимость и монтаж

Комплект состоит из трех элементов: самой муфты, уплотнительной прокладки и гайки с резьбой M25×1,5. Для достижения степени защиты IP67 необходимо использовать уплотнители PAR или PAPM - они входят в комплектацию. Установка выполняется просто: труба вставляется в муфту, прокладка плотно прижимается гайкой к поверхности корпуса. Резьба выполнена из того же материала, что и корпус - не требует дополнительных металлических вставок. Диаметр посадочного отверстия в корпусе должен соответствовать внешнему диаметру муфты - около 25 мм.

Безопасность и стандарты

Монтажный комплект соответствует требованиям по безопасности для электротехнических изделий. Отсутствие галогенов делает его безопасным при возгорании - не выделяет токсичных газов. Степень защиты IP67 означает полную защиту от пыли и временное погружение в воду. Работоспособность сохраняется при экстремальных температурах, включая кратковременные перегревы до +150 C.

Преимущества

• Высокая химическая и механическая стойкость полиамида - не деформируется под нагрузкой и не разрушается от контакта с маслом, бензином, растворителями
• Устойчивость к широкому диапазону температур - подходит для холодных складов и нагретых цехов
• Легкий вес и простота монтажа - не требует специального инструмента
• Отсутствие галогенов - соответствие экологическим нормам RoHS и REACH
• Совместимость с гофрированными трубами из полиамида - обеспечивает однородность системы

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - IP67 допускает лишь кратковременный контакт с водой
• Резьба изготовлена из полиамида - не рекомендуется многократная сборка/разборка; максимальный крутящий момент ограничен
• Для получения IP67 обязательно использование уплотнителей PAR или PAPM - без них достигается только IP65
• Не подходит для ввода жестких металлических труб - рассчитана исключительно на гофрированные полиамидные

Примеры использования

• Ввод гофрированной трубы в корпус промышленного контроллера на конвейере
• Подключение кабелей к распределительному щиту в пищевой промышленности
• Фиксация трубопровода в системе автоматизации на заводе с частой мойкой оборудования
• Монтаж в холодильных камерах и на открытых площадках при низких температурах

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр гофрированной трубы совпадал с номинальным значением 23 мм - иначе возможна утечка или плохая фиксация
• Затягивайте гайку руками до упора, затем слегка - не используйте ключи, чтобы не треснула резьба из полиамида
• Если требуется высокая герметичность - всегда применяйте уплотнители PAR или PAPM, даже если условия кажутся сухими
• При замене старого комплекта - сверьте резьбу M25×1,5 с новым изделием: другие модели могут иметь другую резьбу
• Храните в сухом месте, избегайте длительного воздействия прямого UV-света - хотя полиамид устойчив, долгое облучение снижает срок службы
