Монтажный комплект муфта труба-коробка DN 23 мм, М32х1,5, полиамид, цвет черный | PACM23M32N DKC ДКС

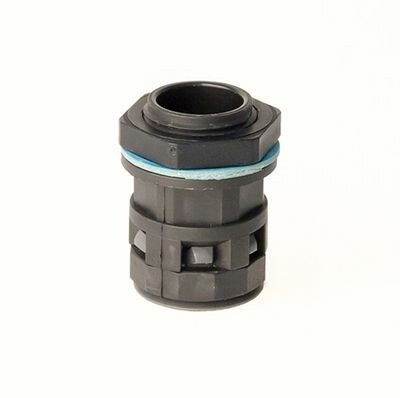

Монтажный комплект муфта труба-коробка DKC (ДКС) артикул pacm23m32n предназначен для герметичного ввода гофрированных полиамидных труб в электрошкафы, распределительные коробки и оборудование. Выполнен из прочного полиамида, обеспечивает степень защиты IP67 и совместим с трубами диаметром 23 мм.

Назначение и область применения

Монтажный комплект муфта труба-коробка DKC (ДКС) артикул pacm23m32n используется для безопасного и герметичного прохода гофрированных труб через стенки металлических или пластиковых корпусов. Подходит для установки в электрощитах, распаечных коробках, пультах управления, станках и конвейерах. Особенно эффективен там, где требуется защита от пыли, брызг воды и механических повреждений.

Технические характеристики

• Диаметр трубы: 23 мм
• Резьба: M32×1,5 (метрическая, внутренняя)
• Материал корпуса и резьбы: полиамид PA6.6
• Цвет: черный
• Степень защиты: IP67 (при использовании уплотнителей PAR/PAPM), IP65 (без уплотнителей)
• Температурный диапазон: от -40 C до +105 C (кратковременно до +150 C)
• Тип соединения: защелкивание с трубой
• Исполнение: прямолинейное
• Содержание галогенов: отсутствует

Совместимость и монтаж

Монтажный комплект муфта труба-коробка DKC (ДКС) артикул pacm23m32n совместим с гофрированными трубами из полиамида диаметром 23 мм. Для достижения степени защиты IP67 необходимо использовать уплотнители PAR или PAPM - они входят в комплект. Соединение с трубой осуществляется путём защелкивания: труба плотно фиксируется без инструментов. Гайка с резьбой M32×1,5 позволяет закрепить комплект на отверстии корпуса. Установка выполняется в один этап: вставить трубу, защелкнуть, затянуть гайку.

Безопасность и стандарты

Комплект соответствует требованиям по безопасности при работе в условиях повышенной запыленности и влажности. Отсутствие галогенов делает его экологически безопасным и подходящим для применений, требующих соблюдения норм RoHS. Степень защиты IP67 гарантирует полную защиту от пыли и временного погружения в воду - что важно для промышленных зон с мойкой или высокой влажностью.

Преимущества

• Высокая химическая и термическая стойкость материала (полиамид PA6.6)
• Устойчивость к перепадам температур - работает даже при -40 C
• Герметизация достигается без дополнительных материалов - всё в комплекте
• Легкий вес и простота монтажа снижают время установки
• Не выделяет токсичных веществ при нагреве благодаря отсутствию галогенов

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - IP67 допускает лишь временное воздействие
• Подходит только для труб диаметром 23 мм; другие размеры не совместимы
• Без уплотнителей PAR/PAPM степень защиты снижается до IP65 - не подходит для мест с активными брызгами
• Не рекомендуется для использования с металлопластиковыми или PVC-трубами - возможна плохая посадка

Примеры использования

• Ввод гофрированной трубы в силовой электрощит на производстве
• Защита проводов от попадания пыли в системах автоматизации
• Подключение датчиков к распределительным коробкам на открытых площадках
• Монтаж в пищевой промышленности - легко моется, не содержит галогенов

Практические советы

• Перед монтажом проверьте, чтобы диаметр трубы точно соответствовал 23 мм - даже небольшое отклонение нарушит герметичность
• Обязательно используйте уплотнители PAR или PAPM, если нужна защита IP67 - без них комплект будет работать только как IP65
• Затягивайте гайку руками до упора - переусердствовать с инструментом не стоит, чтобы не треснул полиамид
• При установке в холодном помещении (ниже -20 C) предварительно прогрейте комплект - полиамид становится более хрупким при низких температурах
• Для многократного демонтажа заменяйте уплотнители после каждого снятия - они теряют эластичность
