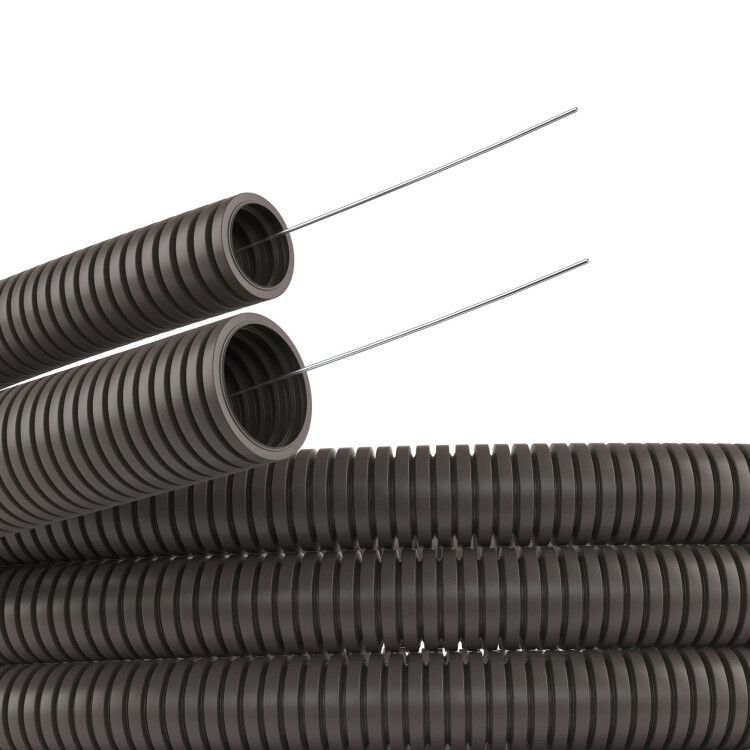

Труба гофрированная ПА 6 d23мм dвнутр.22.6мм dвнешн.28.5мм с протяжкой ПВ-0 темн. сер. (уп.50м) DKC PA612329F0 ДКС

Труба гибкая гофрированная полиамидная ПА 6 DN23мм, ПВ-0 от DKC (ДКС) — надёжная защита для кабелей и проводов в жестких промышленных условиях. Артикул pa612329f0 обеспечивает герметичность, устойчивость к температурным перепадам и механическим воздействиям благодаря материалу полиамид 6 и наличию протяжки.

Назначение и область применения

Труба гибкая гофрированная полиамидная ПА 6 DN23мм, ПВ-0 используется для защиты кабелей и проводов от механических повреждений, пыли, влаги и химически активных сред. Применяется в промышленном оборудовании, системах телекоммуникаций, автоматизации производственных линий, а также в зданиях и сооружениях при скрытой или открытой прокладке.

Технические характеристики

• Номинальный диаметр: 23 мм (DN23)
• Внутренний диаметр: 22,6 мм
• Наружный диаметр: 28,5 мм
• Материал: полиамид 6 (PA6) — высокопрочный термопластик
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Класс воспламеняемости: UL94 V0 — самозагасающий, не распространяет горение
• Температура эксплуатации: от –40 °C до +105 °C
• Температура монтажа: от –60 °C до +105 °C
• Статический радиус изгиба: 50 мм — минимальный допустимый радиус при статической установке
• Прочность на разрыв: 300 Н; на сжатие: 200 Н
• Длина бухты: 50 метров
• Цвет: тёмно-серый
• Наличие протяжки: да — позволяет легко затянуть кабели через всю длину трубы
• Устойчивость к УФ-излучению: да — не выцветает и не теряет прочность на солнце
• Маслостойкость: да — сохраняет целостность при контакте с маслами и смазками
• Ударопрочность: высокая — соответствует классу 1
• Продольные прорези: есть — позволяют раскрыть трубу для быстрого ввода кабеля без снятия
• Содержание галогенов: да — не является галоген-free, что важно учитывать при экологических требованиях

Совместимость и монтаж

Труба гибкая гофрированная полиамидная ПА 6 DN23мм, ПВ-0 совместима с любыми силовыми, слаботочными и коммуникационными кабелями, подходящими по внешнему диаметру (до 20–21 мм). Монтаж возможен:

• Скрытый — в пустотах фальшстен, фальшполов, фальшпотолков из несгораемых материалов;
• Открытый — по поверхностям из несгораемых и трудносгораемых оснований (бетон, металл, камень);
• На корпусах оборудования — для организации трасс внутри машин и станков.

Протяжка позволяет легко ввести кабель даже в длинной трассе. Для удобства можно использовать шнур или металлический трос, закрепив его на конце протяжки. Не рекомендуется растягивать трубу более чем на 10% её длины — это снижает прочность.

Безопасность и стандарты

• UL94 V0 — соответствие международному стандарту на самозагасание пламени
• IP68 — максимальная степень защиты согласно IEC 60529
• Выдерживает температуры от –60 °C до +105 °C — широкий рабочий диапазон для суровых условий
• Не содержит фталатов, но содержит галогены — не подходит для применений с требованием halogen-free

Преимущества

• Высокая механическая прочность за счёт полиамида 6 — выдерживает давление, удары, сдавливание
• Гибкость и продольные прорези — ускоряют монтаж, исключают необходимость полного демонтажа
• Защита IP68 — идеально для влажных, пыльных и моющих сред
• Устойчивость к УФ и маслам — долговечность на открытом воздухе и рядом с оборудованием
• Самозагасающая конструкция — безопасна в помещениях с риском возгорания
• Протяжка в комплекте — экономит время при прокладке кабелей

Ограничения применения

• Не применяется в транспортных средствах при открытой прокладке — не рассчитана на динамические и вибрационные нагрузки
• Не подходит для прокладки в агрессивных химических средах (концентрированные щелочи, растворители)
• Содержит галогены — не используйте там, где требуется halogen-free (например, в метро, судах, некоторых объектах энергетики)
• Не предназначен для постоянного погружения под воду — хотя IP68, но не для гидростатического давления выше нормы
• Запрещено использование при температурах ниже –60 °C во время монтажа — материал становится хрупким

Примеры использования

• Защита кабелей управления на станках ЧПУ
• Прокладка сигнальных линий в цехах пищевой промышленности (частые мойки)
• Трассировка кабелей в серверных шкафах и телеком-оборудовании
• Обвязка кабелей на промышленных роботах и конвейерах
• Скрытая прокладка в фальшполах офисных зданий с повышенными требованиями к пожарной безопасности

Практические советы

• Выбирайте диаметр трубы с запасом: суммарный диаметр всех кабелей не должен превышать 40–50% от внутреннего сечения трубы (22,6 мм) — иначе будет сложно протянуть и возрастёт нагрев
• При использовании в холоде (ниже –20 °C) согрейте трубу перед изгибом — предотвращает растрескивание
• Для длинных трасс (>15 м) используйте смазку на протяжке — уменьшает трение и износ кабелей
• Не перегибайте трубу меньше 50 мм — соблюдайте статический радиус изгиба
• При открытой прокладке крепите каждые 50–70 см — особенно в местах с вибрацией
• Проверьте наличие протяжки перед монтажом — она должна быть цельной, без разрывов
