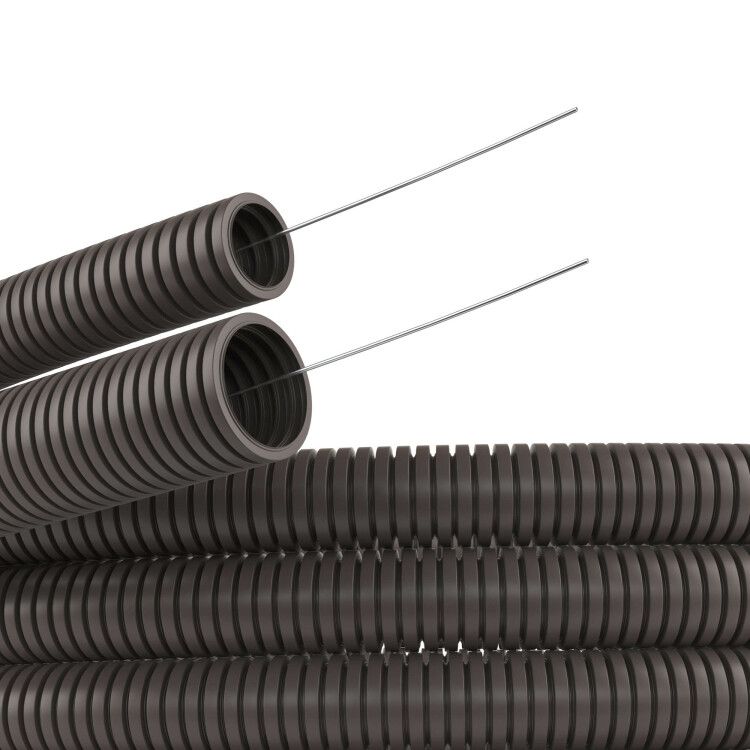

Труба гофрированная ПА 6 d29мм dвнутр.28.3мм dвнешн.34.5мм с протяжкой ПВ-0 темн. сер. (уп.25м) DKC PA612935F0 ДКС

Труба гофрированная полиамидная ПА 6 DN29мм, ПВ-0, с протяжкой от DKC (ДКС) - это прочная, гибкая защитная оболочка для кабелей и проводов в жестких промышленных условиях. Артикул pa612935f0 обеспечивает надежную изоляцию от пыли, влаги, масла и механических воздействий, сохраняя работоспособность при экстремальных температурах.

Назначение и область применения

Труба гофрированная полиамидная ПА 6 DN29мм, ПВ-0 используется для защиты силовых, сигнальных и коммуникационных кабелей от внешних факторов. Применяется в промышленном оборудовании, системах автоматизации, телекоммуникациях, энергетике и строительстве. Подходит для скрытой прокладки в фальшстенах, фальшполах и потолках из несгораемых материалов, а также для открытой прокладки на поверхностях из трудносгораемых и несгораемых оснований. Не применяется в транспорте при открытой установке под динамическими или вибрационными нагрузками.

Технические характеристики

• Номинальный диаметр: 29 мм
• Внутренний диаметр: 28,3 мм - позволяет легко протянуть кабели сечением до 20–22 мм2
• Наружный диаметр: 34,5 мм - определяет требуемые зазоры при монтаже
• Материал: Полиамид 6 (PA6) - высокопрочный термопластик с отличной химической стойкостью
• Класс воспламеняемости: UL94 V0 - самозагасающий материал, не поддерживает горение
• Степень защиты IP: IP68 - полная герметичность от пыли и длительного погружения в воду
• Рабочая температура: от –40 C до +105 C
• Эксплуатационная температура: от –60 C до +105 C - допускает кратковременные перегрузки по холоду
• Прочность на разрыв: 300 Н, на сжатие - 200 Н - выдерживает значительные механические усилия
• Радиус изгиба: 60 мм - минимальный допустимый радиус при прокладке без деформации
• Длина бухты: 25 метров - удобна для крупных объектов
• Цвет: тёмно-серый - снижает видимость в промышленной среде, устойчив к выцветанию
• Устойчивость к УФ: да - не трескается и не теряет прочность под солнечным светом
• Маслостойкость: да - не разрушается при контакте с минеральными маслами и смазками
• Безгалогенный состав: да - безопасен при возгорании, не выделяет токсичных паров
• Протяжка: есть - стальной трос внутри, облегчающий затяжку кабелей
• Продольные прорези: есть - позволяют раскрыть трубу для быстрой замены кабелей без демонтажа

Совместимость и монтаж

Труба гофрированная полиамидная ПА 6 DN29мм, ПВ-0 совместима с любыми типами кабелей: силовыми, контрольными, Ethernet, коаксиальными. Для монтажа используйте стандартные крепления: хомуты, клипсы, профили. Протяжка позволяет вводить кабели даже в уже установленную трубу - достаточно закрепить один конец и протянуть провода через трос. Прорези позволяют открывать трубу вдоль всей длины, что особенно полезно при модификации существующих трасс. Учитывайте минимальный радиус изгиба 60 мм - не допускайте острых углов, чтобы не повредить стенки трубы.

Безопасность и стандарты

• Соответствует UL94 V0 - класс самозагасания пламени
• IP68 - максимальная защита от воды и пыли
• Не содержит галогенов - соответствует требованиям RoHS и IEC 61249-2-21
• Выдерживает температуру до +105 C - безопасна вблизи нагревательных элементов

Преимущества

• Высокая механическая прочность - защищает кабели от ударов, давления и пережимов
• Устойчивость к агрессивным средам - масло, эмульсии, растворители не влияют на целостность
• Долговечность при экстремальных температурах - работает в холодильных камерах и рядом с печами
• Легкий монтаж благодаря протяжке и продольным прорезям - экономит время при обслуживании
• UV-защита - не деградирует на улице или в помещениях с ярким освещением

Ограничения применения

Труба гофрированная полиамидная ПА 6 DN29мм, ПВ-0 не предназначена для:

• Открытой прокладки в движущихся частях машин или транспорта - риск усталостного разрушения
• Прямого контакта с открытыми источниками пламени - хотя материал самозагасающий, он не предназначен для прямого огневого воздействия
• Прокладки в агрессивных химических средах (концентрированные щелочи, кислоты) - возможна химическая деградация
• Частых циклических изгибов ниже 60 мм радиуса - вызывает микротрещины и потерю герметичности

Примеры использования

• Защита кабелей управления на станках ЧПУ
• Прокладка сетевых кабелей в серверных шкафах
• Обвязка кабелей в промышленных роботах
• Закрытые каналы в фальшпотолках офисных зданий
• Подключение датчиков на конвейерных линиях
• Кабельные трассы в пищевой и фармацевтической промышленности - благодаря маслостойкости и отсутствию галогенов

Практические советы

• Перед монтажом проверьте внутренний диаметр 28,3 мм - убедитесь, что кабель с оболочкой помещается свободно, без натяга
• При использовании протяжки не перегибайте её резко - это может порвать стальной трос
• Для длинных участков (>10 м) рекомендуется использовать направляющие ролики при протяжке
• При необходимости разрезать трубу - делайте это по продольной прорези, чтобы не нарушить гофру
• Не используйте металлические хомуты с острыми кромками - они могут повредить поверхность PA6
• Храните бухты в сухом месте, избегая прямого солнца - даже с UV-защитой долгосрочное воздействие снижает срок службы
