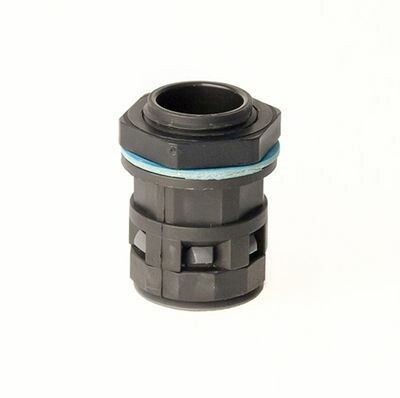

Монтажный комплект муфта труба-коробка DN 29 мм, М32х1,5, полиамид, цвет черный | PACM29M32N DKC ДКС

Монтажный комплект муфта труба-коробка DKC (ДКС) артикул pacm29m32n предназначен для герметичного ввода гофрированных полиамидных труб в электрошкафы, распределительные коробки и оборудование. Этот элемент обеспечивает прочную и защищенную связь между трубой и корпусом, сохраняя степень защиты IP67 при правильной сборке.

Назначение и область применения

Монтажный комплект муфта труба-коробка DKC (ДКС) артикул pacm29m32n используется для подключения гофрированных труб из полиамида к электрическим корпусам, щиткам, распаечным коробкам и другим устройствам. Он позволяет безопасно провести кабели внутрь оборудования, предотвращая попадание пыли, влаги и внешних воздействий. Подходит для установки на промышленном оборудовании, конвейерах, станках, системах автоматизации и в условиях повышенной запыленности или влажности.

Технические характеристики

• Диаметр трубы: 29 мм - соответствует стандартным гофрированным трубам из полиамида
• Резьба: M32×1,5 - метрическая, совместима с гайками и фланцами этого стандарта
• Материал: полиамид PA6.6 - высокопрочная термопластичная смола, устойчивая к механическим нагрузкам и химическим средам
• Степень защиты: IP67 (при использовании уплотнителей PAR/PAPM), IP65 без них - полная защита от пыли и временное погружение в воду до 1 м
• Температурный диапазон: от -40 C до +105 C (кратковременно - до +150 C)
• Цвет: черный - устойчивый к УФ-излучению, не выгорает на солнце
• Тип соединения: защелкивание - быстрая фиксация трубы без инструментов
• Галогены: отсутствуют - экологически безопасный материал, соответствует RoHS

Совместимость и монтаж

Монтажный комплект муфта труба-коробка DKC (ДКС) артикул pacm29m32n совместим с гофрированными трубами диаметром 29 мм из полиамида. Для достижения степени защиты IP67 необходимо использовать уплотнители PAR или PAPM, входящие в комплект. Соединение происходит в три этапа:

1. Загрузите трубу в муфту до характерного щелчка - она фиксируется за счет внутреннего зажимного кольца
2. Установите уплотнитель (PAR или PAPM) на резьбу
3. Закрутите гайку с резьбой M32×1,5 на корпус устройства - плотность достигается за счет равномерного давления

Не используйте инструменты для затяжки гайки - достаточно ручного усилия. Перегрев при монтаже недопустим: температура материала не должна превышать +150 C даже кратковременно.

Безопасность и стандарты

• Соответствие требованиям IEC 60529 - классификация защиты IP65/IP67
• Отсутствие галогенов - безопасен при горении, не выделяет токсичных паров
• Материал PA6.6 сертифицирован по UL 94 V-2 - самозатухающий, устойчив к возгоранию
• Эксплуатационная температура соответствует DIN EN 60068-2-1/2-2

Преимущества

• Высокая механическая прочность полиамида - выдерживает удары и вибрацию
• Защелкивающееся соединение - экономит время при монтаже, не требует клея или сварки
• IP67 при наличии уплотнителей - надежная защита в сложных условиях (мытье, дождь, пылевые камеры)
• Универсальность - один комплект подходит для большинства стандартных труб диаметром 29 мм
• Легкий вес - снижает нагрузку на корпус и кабельные трассы

Ограничения применения

• Не предназначена для работы с металлическими или ПВХ-трубами - только полиамидные гофры диаметром 29 мм
• IP67 возможен только при обязательном использовании уплотнителей PAR/PAPM; без них - только IP65
• Не рекомендуется применять в средах с постоянным контактом с растворителями, маслами или кислотами - материал может деформироваться
• Не следует перегревать при монтаже - нагрев выше +150 C вызывает потерю формы и жесткости
• Не подходит для ввода силовых кабелей напряжением выше 1000 В - требуется специализированная фурнитура

Примеры использования

• Подключение гофрированной трубы к корпусу ЧПУ станка
• Ввод кабелей в распределительный щит на производстве с частым мытьем
• Монтаж в системах автопилотирования на конвейере с высокой запыленностью
• Интеграция в контроллеры промышленной автоматики, установленные вне помещений
• Обвязка датчиков и исполнительных механизмов в пищевой промышленности

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен точно соответствовать 29 мм, иначе защелка не сработает
• Всегда используйте уплотнители PAR или PAPM, если требуется IP67 - они находятся в комплекте, не забудьте их установить
• Не затягивайте гайку слишком сильно - это может повредить резьбу или деформировать полиамид
• При работе в холоде (-30 C и ниже) согрейте комплект руками перед установкой - полиамид становится хрупким при низких температурах
• Для многократного демонтажа заменяйте уплотнители каждые 3–5 циклов - они изнашиваются быстрее, чем основная деталь
• Артикул pacm29m32n - единственный в линейке Octopus с этой комбинацией диаметра и резьбы; другие модели имеют другой размер или тип соединения
