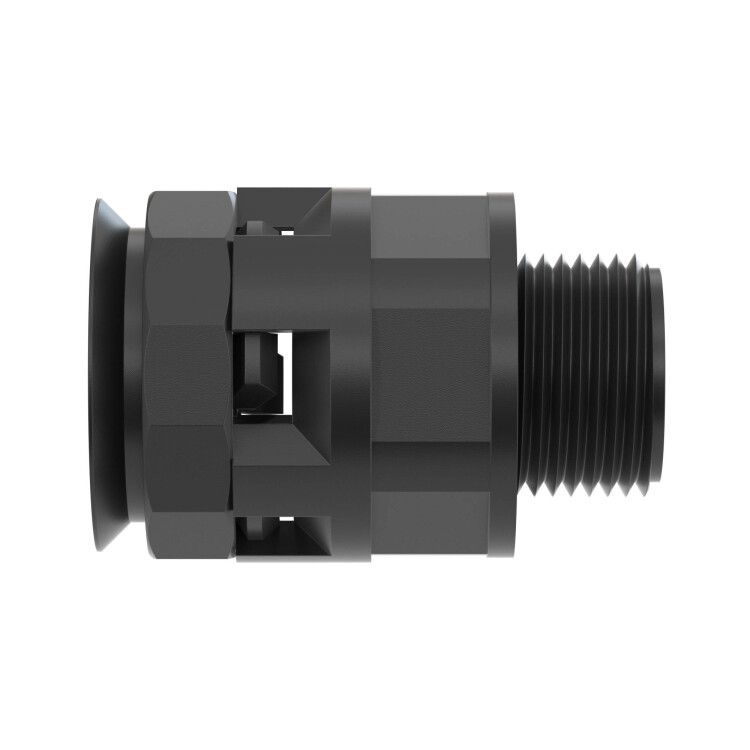

Переходник труба-коробка DN 17мм М20х1.5 полиамид черн. IP66 DKC PAM17M20N ДКС

Муфта труба-коробка DKC (ДКС) артикул pam17m20n из полиамида с резьбой M20×1,5 и степенью защиты IP66 предназначена для герметичного ввода гофрированных труб в электрооборудование, шкафы и распределительные коробки. Эта муфта обеспечивает прочную фиксацию и защиту от внешних факторов даже в жестких условиях эксплуатации.

Назначение и область применения

Муфта труба-коробка DKC pam17m20n используется для подключения гофрированных полиамидных труб к корпусам оборудования, электрическим щиткам, распаечным коробкам и другим устройствам, требующим герметизации ввода кабелей. Подходит для установки на открытых площадках, в цехах, на транспорте и в других местах с высокой запыленностью, влагой или перепадами температур.

Технические характеристики

• Номинальный диаметр трубы: 17 мм
• Размер резьбы: M20×1,5 - наружная, метрическая, совместима с стандартными гайками и переходниками
• Материал корпуса и резьбового сальника: полиамид PA6.6 - прочный, химически стойкий, самозагасаемый
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Диапазон рабочих температур: от -40 C до +105 C; кратковременно выдерживает до +150 C
• Устойчивость к УФ-излучению: да - не теряет механические свойства на солнце
• Цвет: черный
• Не содержит галогенов - безопасна при горении, соответствует экологическим требованиям

Совместимость и монтаж

Муфта труба-коробка DKC pam17m20n имеет механизм защелкивания - позволяет легко и быстро закрепить гофрированную трубу диаметром до 17 мм без инструментов. Резьба M20×1,5 обеспечивает плотное соединение с металлическими или пластиковыми гайками, переходниками или крышками корпусов. Для достижения степени защиты IP67 необходимо использовать уплотнители PAR или PAPM (не входят в комплект).

Безопасность и стандарты

Изделие соответствует требованиям к материалам без галогенов, что снижает риск образования токсичных веществ при возгорании. Работает в соответствии с международными нормами для электротехнической аппаратуры. Степень защиты IP66 подтверждена испытаниями согласно IEC 60529.

Преимущества

• Высокая механическая прочность полиамида - выдерживает нагрузки при монтаже и в процессе эксплуатации
• Устойчивость к широкому диапазону температур - работает в холодных регионах и рядом с нагревательными элементами
• Защита IP66 - надежна в сырых, пыльных и агрессивных средах
• Легкий монтаж благодаря системе защелкивания - экономит время при сборке
• Экологичность - отсутствие галогенов делает её подходящей для объектов с повышенными экологическими требованиями

Ограничения применения

• Не предназначен для постоянного погружения в воду - для этого требуется IP67 с уплотнителями
• Не рекомендуется применять с трубами большего диаметра - возможна потеря герметичности
• При температурах выше +105 C длительное использование может привести к деформации материала
• Закручивание резьбы более чем 1,5 оборота после упора может повредить внутреннюю резьбу

Примеры использования

• Ввод кабелей через стенку электрощита на производстве
• Подключение гофротруб к датчикам на конвейерах в пищевой промышленности
• Герметизация вводов в автоматические системы управления на открытых станциях
• Монтаж в транспортных средствах - автобусы, железнодорожные вагоны, спецтехника

Практические советы

• Перед монтажом проверьте внутренний диаметр гофрированной трубы - он должен быть ≤17 мм для надежного защелкивания
• Если нужна защита IP67, обязательно используйте уплотнители PAR или PAPM - они продаются отдельно
• При затяжке резьбы применяйте ключ с пределом момента - переусиливать нельзя, чтобы не треснула резьба в полиамиде
• Для долговечности в условиях сильного UV-воздействия выбирайте именно черный цвет - он лучше сохраняет свойства
• Муфта труба-коробка DKC pam17m20n совместима с продукцией серии Octopus - можно собирать единые системы ввода
