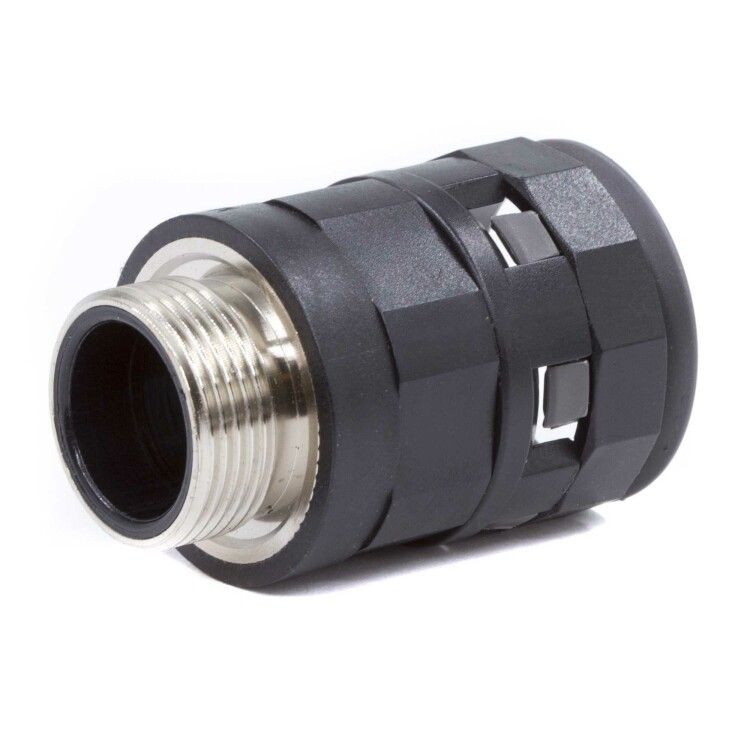

Муфта труба-коробка с металлической резьбой DN 17 мм, М20х1,5, полиамид, цвет черный | PAS17M20N DKC ДКС

Муфта труба-коробка с металлической резьбой DN 17 мм, М20х1,5, полиамид, цвет черный, DKC обеспечивает герметичный и прочный ввод гофрированной трубы в электрооборудование. Благодаря сочетанию полиамидного корпуса и никелированной латуни, этот элемент надежно работает в условиях вибраций и повышенной запыленности. Артикул pas17m20n из серии Octopus подходит для промышленных систем управления и автоматизации.

Назначение и область применения

Муфта труба-коробка с металлической резьбой DN 17 мм, М20х1,5, полиамид, цвет черный, DKC используется для ввода гофрированных полиамидных труб диаметром 17 мм в корпуса электрических шкафов, распределительных коробок и щитков. Применяется там, где требуется устойчивость к механическим нагрузкам, вибрациям и внешним воздействиям - например, на станках, конвейерах, в системах автоматизации и промышленном освещении.

Технические характеристики

• Номинальный диаметр трубы: 17 мм
• Тип резьбы: наружная, метрическая M20×1,5
• Материал корпуса: полиамид (PA), без галогенов
• Материал резьбы: никелированная латунь
• Степень защиты: IP65 (защита от струй воды) / IP67 (защита от временного погружения в воду до 1 м)
• Цвет: черный

Совместимость и монтаж

Муфта труба-коробка с металлической резьбой DN 17 мм, М20х1,5, полиамид, цвет черный, DKC совместима с гофрированными трубами из полиамида диаметром 17 мм. Для установки:

• Заготовьте отверстие в стенке шкафа или коробки соответствующего диаметра (наружный диаметр резьбы M20 требует отверстия ~20–21 мм).
• Вставьте муфту в отверстие и закрутите гайку с внутренней стороны - она фиксирует изделие без дополнительных креплений.
• Вставьте гофрированную трубу в центральный канал муфты; она плотно прилегает благодаря эластичности материала.

Не используйте силовые инструменты при затяжке - перегрузка может повредить резьбу или корпус.

Безопасность и стандарты

Муфта труба-коробка с металлической резьбой DN 17 мм, М20х1,5, полиамид, цвет черный, DKC соответствует требованиям по безопасности для электротехнических компонентов. Отсутствие галогенов в составе снижает выделение токсичных веществ при нагреве или возгорании - что важно для помещений с высокими требованиями к экологической безопасности, таких как медицинские учреждения, метро и объекты общественной инфраструктуры.

Преимущества

• Высокая механическая прочность: полиамидный корпус устойчив к ударным нагрузкам и деформациям.
• Надежная фиксация: металлическая резьба M20×1,5 предотвращает самопроизвольное ослабление даже при длительных вибрациях.
• Герметичность: степень защиты IP65/IP67 исключает попадание пыли и влаги внутрь оборудования.
• Удобство монтажа: одна деталь заменяет несколько элементов - нет необходимости в дополнительных переходниках или уплотнителях.
• Экологическая безопасность: состав без галогенов соответствует нормам RoHS и REACH.

Ограничения применения

• Не предназначен для использования в средах с постоянным погружением в жидкости - IP67 допускает лишь временное погружение.
• Не рекомендован для работы при температурах выше +85 C - полиамид теряет прочность при длительном нагреве.
• Подходит только для труб диаметром 17 мм; использование других диаметров приведёт к утечкам или плохой фиксации.
• Не следует применять в зонах с химически активными парями (например, растворители, кислоты) - полиамид может подвергнуться коррозии.

Примеры использования

• Ввод сигнальных кабелей в панель управления станка ЧПУ.
• Подключение датчиков к распределительному щиту на конвейере.
• Фиксация гофры в корпусе светильника на производстве с частой мойкой.
• Прокладка проводов в контроллеры промышленной автоматики, установленные на вибрирующих основаниях.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр вашей гофрированной трубы точно соответствовал 17 мм - даже небольшое отклонение может вызвать проскальзывание.
• При использовании в сырых помещениях (цеха, холодильники) обязательно убедитесь, что резьба M20×1,5 плотно затянута - это гарантирует сохранение степени защиты IP67.
• Артикул pas17m20n из серии Octopus легко комбинируется с другими элементами этой же линейки - можно собирать целые системы ввода без адаптеров.
• Храните муфту труба-коробка с металлической резьбой DN 17 мм, М20х1,5, полиамид, цвет черный, DKC в сухом месте - влага может оставить следы на поверхности, хотя не влияет на функциональность.
