Монтажный комплект муфта труба-коробка DN 36 мм, М40х1,5, полиамид, цвет черный | PACM36M40N DKC ДКС

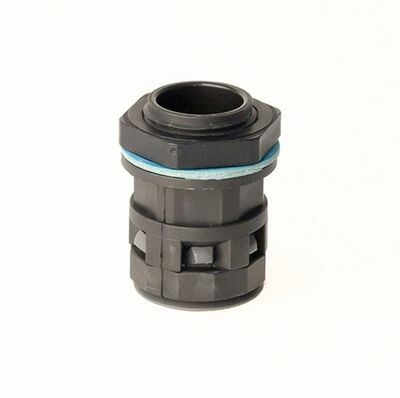

Муфта труба-коробка DKC (ДКС) артикул pacm36m40n - это монтажный комплект для герметичного ввода полиамидной гофрированной трубы в электрооборудование, шкафы и распределительные коробки. Изделие выполнено из прочного полиамида, обеспечивает степень защиты IP67 и совместимо с трубами до 42,5 мм наружного диаметра.

Назначение и область применения

Муфта труба-коробка DKC pacm36m40n предназначена для безопасного и герметичного прохода гофрированных труб через стенки электрических шкафов, распределительных коробок, пультов управления и другого оборудования. Подходит для прокладки кабелей и проводов внутри труб, защищая их от внешних воздействий. Часто применяется в промышленной автоматике, на конвейерах, в системах управления станками и в условиях повышенной запылённости или влажности.

Технические характеристики

• Номинальный диаметр: 36 мм - соответствует внутреннему диаметру гофрированной трубы, которую можно ввести;
• Наружная резьба M40×1,5 - позволяет закрепить муфту в отверстии корпуса с такой же резьбой;
• Максимальный наружный диаметр трубы: 42,5 мм - максимальный размер трубы, которая войдёт в муфту;
• Материал: полиамид PA6.6 - высокопрочный термопластик, устойчивый к механическим нагрузкам и химическим средам;
• Степень защиты: IP67 (при использовании уплотнителей PAR/PAPM), IP65 - без них; значит, муфта защищает от пыли и временного погружения в воду;
• Температурный диапазон: от -40 C до +105 C (кратковременно - до +150 C);
• Цвет: чёрный - снижает видимость загрязнений, подходит для промышленной эстетики;
• Конструкция: состоит из двух частей - основной корпус и зажимная гайка;
• Состав: без галогенов - безопасна при горении, соответствует экологическим требованиям;
• Тип подключения: мгновенное соединение - установка без инструментов.

Совместимость и монтаж

Муфта труба-коробка DKC pacm36m40n совместима с гофрированными трубами из полиамида, имеющими наружный диаметр до 42,5 мм. Для достижения степени защиты IP67 необходимо использовать уплотнители PAR или PAPM, входящие в комплект. Установка выполняется просто: труба вставляется в муфту, гайка накручивается на резьбу M40×1,5 на корпусе оборудования. Герметизация достигается за счёт плотного прилегания уплотнителя к трубе и стенке отверстия. Резьба изготовлена из того же материала, что и корпус - не требует металлических вставок.

Безопасность и стандарты

• Степень защиты IP67 - соответствие IEC 60529;
• Отсутствие галогенов - соответствие RoHS и требованиям безопасности при возгорании;
• Устойчивость к температурным перегрузкам - допускает кратковременный нагрев до +150 C без потери формы.

Преимущества

• Высокая механическая прочность полиамида - выдерживает удары и вибрацию;
• Герметичность при правильном монтаже - предотвращает попадание пыли, влаги и масла;
• Лёгкий вес - удобно транспортировать и монтировать;
• Не требует специальных инструментов - достаточно рук для затяжки гайки;
• Экологически безопасный материал - не выделяет токсичных веществ при повреждении или пожаре.

Ограничения применения

• Не предназначен для использования с металлическими или ПВХ-трубами - только с полиамидными гофрированными;
• IP67 достигается только при наличии уплотнителей PAR/PAPM - без них защита снижается до IP65;
• Не рекомендуется применять в постоянном контакте с открытым пламенем или при длительном нагреве выше +105 C;
• Резьба выполнена из пластика - не рассчитана на многократную сборку/разборку более 5–7 раз без риска износа.

Примеры использования

• Ввод гофрированной трубы в силовой шкаф станка CNC;
• Подключение кабелей к распределительной коробке на производстве;
• Защита проводов в системах автономного освещения на открытых площадках;
• Монтаж в контроллеры и панели управления в пищевой промышленности - где важна чистота и отсутствие галогенов.

Практические советы

• Перед монтажом проверьте наружный диаметр вашей трубы - он не должен превышать 42,5 мм;
• Обязательно используйте уплотнители PAR или PAPM, если требуется IP67 - они есть в комплекте;
• Затягивайте гайку руками до упора - не используйте ключ, чтобы не повредить пластиковую резьбу;
• Если труба слишком жесткая, слегка прогрейте её феном перед введением - это облегчит монтаж;
• Для долговечности избегайте перегибов трубы ближе чем в 50 мм от муфты - это снижает риск трещин.
