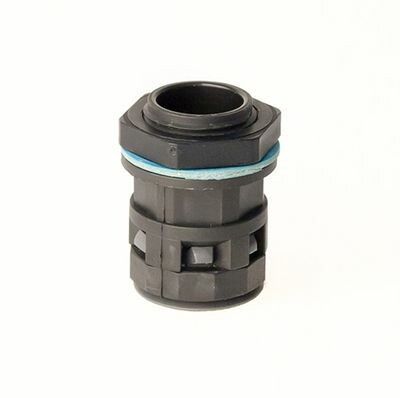

Монтажный комплект муфта труба-коробка DN 36 мм, М50х1,5, полиамид, цвет черный | PACM36M50N DKC ДКС

Муфта труба-коробка DKC (ДКС) артикул pacm36m50n - это монтажный комплект для герметичного ввода полиамидной трубы диаметром 36 мм в электрошкафы, распределительные коробки и оборудование. Изделие выполнено из прочного полиамида, обеспечивает степень защиты IP67 при использовании с уплотнителями и подходит для жестких условий эксплуатации.

Назначение и область применения

Муфта труба-коробка DKC pacm36m50n предназначена для безопасного и герметичного прохода гофрированных труб из полиамида через стенки металлических или пластиковых корпусов. Используется там, где требуется защита от пыли, брызг воды и механических повреждений - например, при подключении проводов к станкам, автоматическим линиям, щитовым устройствам, распаечным коробкам и другому промышленному оборудованию.

Технические характеристики

• Номинальный диаметр трубы: 36 мм
• Резьба входа: M50×1,5 (метрическая, внутренняя)
• Материал корпуса и резьбы: полиамид PA6.6
• Цвет: черный
• Степень защиты: IP67 (при установке с уплотнителями PAR/PAPM), IP65 (без уплотнителей)
• Рабочая температура: от -40 C до +105 C; кратковременно выдерживает до +150 C
• Тип соединения: защелкивающееся фиксирование с трубой
• Галогены: отсутствуют
• Форма: прямолинейная

Совместимость и монтаж

Муфта труба-коробка DKC pacm36m50n совместима с гофрированными трубами из полиамида диаметром 36 мм. Для достижения степени защиты IP67 необходимо использовать уплотнители PAR или PAPM, которые входят в комплект. Установка выполняется просто:

• Вставьте трубу в муфту до характерного щелчка - фиксация происходит за счет защелкивающегося механизма;
• Закрутите гайку с резьбой M50×1,5 на корпус оборудования или шкафа;
• Убедитесь, что уплотнитель плотно прилегает к поверхности - это гарантирует герметичность.

Не используйте муфту без уплотнителей, если требуется защита от струй воды или погружения - в этом случае будет достигнута лишь IP65.

Безопасность и стандарты

Изделие соответствует требованиям по безопасности для промышленного оборудования. Отсутствие галогенов делает его экологически безопасным и подходящим для применений, где запрещены хлорированные материалы. Степень защиты IP67 означает полную защиту от пыли и временного погружения в воду до 1 метра на 30 минут - это важно для сред с высокой влажностью, мойками или на открытом воздухе.

Преимущества

• Высокая механическая прочность полиамида - выдерживает нагрузки и удары
• Широкий температурный диапазон - работает в холодных и нагреваемых зонах
• Простая и быстрая установка благодаря защелкивающемуся соединению
• Комплектация включает все необходимые элементы: муфту, уплотнитель и гайку
• Экологичность - материал не содержит галогенов, безопасен при горении

Ограничения применения

• Не предназначен для использования с металлопластиковыми, PVC или медными трубами - только с полиамидными гофрированными трубами диаметром 36 мм
• IP67 достигается только при обязательном использовании уплотнителей PAR или PAPM - без них защита снижается до IP65
• Не рекомендуется для постоянного погружения под воду - допускается только кратковременное воздействие
• Работает только в пределах заявленного температурного диапазона - превышение +150 C недопустимо даже кратковременно

Примеры использования

• Подключение гофрированной трубы к корпусу ЧПУ станка
• Ввод кабелей в распределительный щит на производстве
• Защита проводов в системах автоконтроля на пищевых линиях
• Монтаж в шкафах управления на открытых площадках с повышенной влажностью

Практические советы

• Перед монтажом проверьте внешний диаметр вашей трубы - он должен точно соответствовать 36 мм, иначе соединение не защелкнется
• Если используется в условиях частой мойки или влажности - всегда применяйте уплотнители PAR/PAPM
• При затяжке гайки не перетягивайте - это может деформировать резьбу из полиамида
• Муфта труба-коробка DKC pacm36m50n - часть серии Octopus, поэтому легко заменить аналогичными изделиями этой же линейки при необходимости
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие влаги может снизить долговечность уплотнителей
