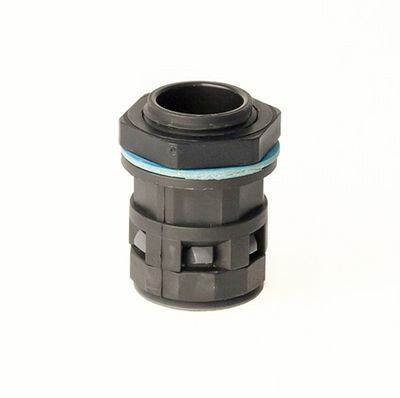

Монтажный комплект муфта труба-коробка DN 48 мм, М50х1,5, полиамид, цвет черный | PACM48M50N DKC ДКС

Муфта труба-коробка DKC (ДКС) артикул pacm48m50n - это монтажный комплект из полиамида для герметичного ввода гофрированных труб в электрооборудование. Благодаря степени защиты IP67 и прочному материалу, она надежно работает в жестких условиях на производстве.

Назначение и область применения

Муфта труба-коробка pacm48m50n предназначена для безопасного и герметичного ввода гофрированных полиамидных труб в корпуса, шкафы, распределительные коробки и другие устройства. Подходит для прокладки кабелей и проводов в местах, где требуется защита от пыли, влаги и механических повреждений. Часто применяется в автоматизированных системах, на станках, конвейерах, в пищевой и химической промышленности.

Технические характеристики

• Номинальный диаметр трубы: 48 мм
• Резьба: M50×1,5 (метрическая, внутренняя)
• Материал: полиамид PA6.6 - высокопрочный, термостойкий пластик
• Цвет: черный
• Степень защиты: IP67 (при использовании уплотнителей PAR/PAPM), IP65 - без них
• Температурный диапазон: от -40 C до +105 C (кратковременно - до +150 C)
• Тип соединения: защелкивание с трубой
• Галогены: отсутствуют
• Исполнение: прямолинейное

Совместимость и монтаж

Муфта труба-коробка pacm48m50n совместима с гофрированными трубами из полиамида подходящего внешнего диаметра (до 48 мм). Для обеспечения степени защиты IP67 необходимо использовать уплотнители PAR или PAPM, входящие в комплект. Соединение с трубой происходит путём простого вдавливания - фиксация осуществляется за счет защелкивающегося кольца. Гайка с резьбой M50×1,5 позволяет закрепить муфту на стенке шкафа или корпуса. Установка не требует специальных инструментов.

Безопасность и стандарты

Муфта соответствует требованиям по безопасности для электромонтажа в промышленной среде. Отсутствие галогенов снижает выделение токсичных веществ при нагреве или возгорании. Степень защиты IP67 гарантирует полную защиту от пыли и временного погружения в воду - что важно для мойки оборудования или работы во влажных помещениях.

Преимущества

• Высокая механическая прочность материала PA6.6 - выдерживает нагрузки и удары
• Устойчивость к перепадам температур - подходит для холодных цехов и горячих зон
• Простая установка без сверления или клея - экономит время монтажа
• Герметизация достигается за счет комплектных уплотнителей - не нужны дополнительные детали
• Экологически безопасна - не содержит галогенов

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь временное воздействие воды
• Требует точного подбора диаметра трубы: слишком тонкая труба не будет плотно зафиксирована
• Без уплотнителей PAR/PAPM степень защиты снижается до IP65 - не подходит для влажных помещений с брызгами
• Не рекомендуется для использования с металлическими или ПВХ трубами - только с полиамидными гофротрубами

Примеры использования

• Ввод гофротрубы в электрощит на производственной линии
• Подключение датчиков к контроллеру в пищевом цеху с частой мойкой
• Защита кабелей от попадания пыли в шкаф управления станком
• Монтаж в распаечных коробках на открытых площадках

Практические советы

• Перед монтажом проверьте, чтобы внешний диаметр вашей трубы был не более 48 мм - иначе защелка не сработает
• Обязательно используйте уплотнители PAR или PAPM, если нужна защита IP67; без них - только IP65
• Закручивайте гайку руками до упора - переусердствовать с усилием не стоит, чтобы не деформировать резьбу в полиамиде
• При работе при температурах выше +90 C убедитесь, что труба также рассчитана на такие условия
• Артикул pacm48m50n - часть серии Octopus от DKC (ДКС); все элементы этой серии совместимы между собой
