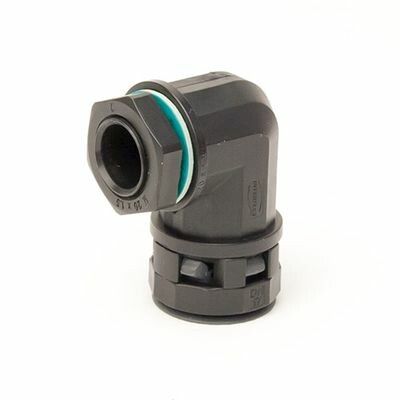

Монтажный комплект муфта 90 грд. труба-коробка DN 48 мм, М50х1,5, полиамид, цвет черный | PACN48M50N DKC ДКС

Монтажный комплект муфта 90 градусов труба-коробка DN 48 мм, М50х1,5, полиамид, цвет черный от бренда DKC (ДКС) предназначен для надежного ввода гофрированных труб в электрооборудование под углом 90°. Артикул pacn48m50n обеспечивает совместимость с системами Octopus и подходит для промышленной автоматизации.

Назначение и область применения

Монтажный комплект муфта 90 градусов труба-коробка DN 48 мм, М50х1,5, полиамид, цвет черный используется для подключения гофрированных полиамидных труб к распределительным коробкам, шкафам управления, щиткам и другим корпусам оборудования. Угол 90° позволяет организовать вертикальный ввод кабеля, экономя пространство и снижая риск перегиба проводов. Подходит для установки на станках, конвейерах, роботизированных линиях и других объектах с высокими требованиями к защите от внешних факторов.

Технические характеристики

• Номинальный диаметр трубы: 48 мм
• Размер резьбы: M50×1,5 (метрическая, внутренняя)
• Материал: полиамид PA6.6 - прочный, устойчивый к химическим веществам и механическим нагрузкам
• Цвет: черный
• Степень защиты: IP65 (без уплотнителей), IP67 (с уплотнителями PAR/PAPM)
• Рабочий температурный диапазон: от -40 C до +105 C; кратковременно выдерживает до +150 C
• Тип соединения: защелкивание с трубой - без инструментов
• Содержание галогенов: отсутствует - безопасен при возгорании

Совместимость и монтаж

Монтажный комплект муфта 90 градусов труба-коробка DN 48 мм, М50х1,5, полиамид, цвет черный совместим с гофрированными трубами из полиамида того же диаметра (DN 48 мм). Соединение осуществляется путем вставки трубы в муфту до характерного щелчка - фиксация происходит за счет внутреннего зажимного кольца. Для герметичности (IP67) необходимо использовать уплотнители PAR или PAPM, входящие в комплект. Гайка с резьбой M50×1,5 затягивается на корпусе оборудования, обеспечивая плотную посадку. Посадочный диаметр корпуса должен соответствовать наружному диаметру резьбы - 50 мм.

Безопасность и стандарты

• Стандарт защиты: IP65 - полная защита от пыли и струй воды; IP67 - защита от временного погружения в воду до 1 м
• Материал не содержит галогенов - при горении не выделяет токсичных паров, что важно для закрытых помещений и систем вентиляции
• Высокая термостойкость - сохраняет форму и функциональность при экстремальных температурах

Преимущества

• Простая установка: защелкивающееся соединение с трубой исключает необходимость клея, сварки или инструментов
• Долговечность: полиамид PA6.6 устойчив к ударным нагрузкам, вибрациям и агрессивным средам
• Гибкость в применении: один комплект поддерживает два уровня защиты - IP65 и IP67 - в зависимости от наличия уплотнителей
• Экономия времени: все элементы (муфта, прокладка, гайка) уже собраны в одном изделии

Ограничения применения

• Не предназначена для использования с металлическими или ПВХ-трубами - только с полиамидными гофрированными трубами DN 48 мм
• IP67 достигается только при использовании уплотнителей PAR или PAPM - без них уровень защиты остается IP65
• Не рекомендуется для постоянного погружения в жидкости - допускается лишь кратковременное воздействие (до 30 мин при глубине ≤1 м)
• Работает только при соблюдении температурного режима - длительное превышение +105 C приведет к деформации материала

Примеры использования

• Подключение гофрированной трубы к распределительному щиту на производстве
• Ввод кабелей в корпуса ЧПУ-станков с требованием к защищенности от пыли и брызг
• Монтаж в пищевой промышленности - благодаря отсутствию галогенов и легкости очистки
• Использование в холодильных камерах - устойчивость к низким температурам (-40 C)

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы точно соответствовал 48 мм - даже небольшое отклонение нарушит герметичность
• Если требуется IP67 - всегда используйте уплотнители PAR или PAPM, которые входят в комплект. Не заменяйте их сторонними
• Затягивайте гайку рукой до упора, затем слегка - не переусердствуйте, чтобы не повредить резьбу из полиамида
• Для частых демонтажей выбирайте модели с уплотнителями - они обеспечивают многократное использование без потери герметичности
• Артикул pacn48m50n - единственный вариант этого типа в серии Octopus от DKC - не путайте с аналогами других производителей
