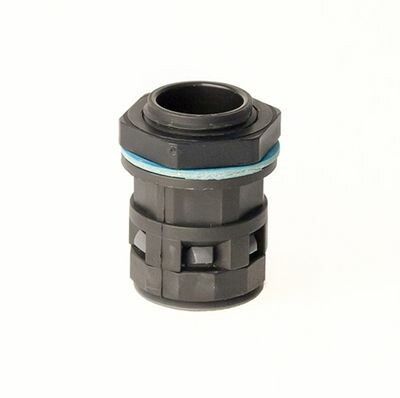

Монтажный комплект муфта труба-коробка DN 29 мм, М40х1,5, полиамид, цвет черный | PACM29M40N DKC ДКС

Муфта труба-коробка DKC (ДКС) артикул pacm29m40n - это монтажный комплект для герметичного ввода полиамидной трубы в электрооборудование. Изделие обеспечивает прочную фиксацию и защиту от пыли и воды, подходящую для промышленных условий.

Назначение и область применения

Муфта труба-коробка pacm29m40n предназначена для ввода гофрированных труб из полиамида в корпуса, шкафы, распределительные коробки и другие устройства. Она используется там, где требуется надежная герметизация и механическая защита проводов и кабелей. Подходит для установки на станках, конвейерах, автоматизированных линиях и других объектах с высокими требованиями к защите от внешних факторов.

Технические характеристики

• Номинальный диаметр трубы: 29 мм
• Резьба: M40×1,5 (метрическая, внутренняя)
• Материал корпуса и резьбы: полиамид PA6.6
• Цвет: черный
• Степень защиты: IP67 (при использовании уплотнителей PAR/PAPM), IP65 (без уплотнителей)
• Температурный диапазон: от -40 C до +105 C (кратковременно - до +150 C)
• Тип соединения: защелкивание с трубой
• Исполнение: прямолинейное
• Содержание галогенов: отсутствует

Совместимость и монтаж

Муфта труба-коробка pacm29m40n совместима с гофрированными трубами из полиамида диаметром 29 мм. Соединение осуществляется путём вставки трубы в корпус до характерного щелчка - фиксация происходит за счет внутреннего зажимного кольца. Для достижения степени защиты IP67 необходимо использовать уплотнители PAR или PAPM, входящие в комплект. Гайка с резьбой M40×1,5 позволяет закрепить муфту на стенке шкафа или корпуса. Установка не требует специальных инструментов - достаточно рук и проверенного соответствия диаметра трубы.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности в условиях повышенной запыленности и влажности. Отсутствие галогенов делает его безопасным при возгорании - не выделяет токсичных паров. Стандарт IP67 гарантирует полную защиту от пыли и временного погружения в воду. Работоспособность сохраняется при экстремальных температурах, что подтверждает соответствие промышленным нормам.

Преимущества

• Высокая химическая стойкость материала - полиамид PA6.6 не деформируется под действием масел, смазок и многих растворителей
• Устойчивость к перепадам температур - работает даже в холодильных камерах и рядом с нагревательными элементами
• Легкий вес и простота монтажа - снижает время установки и трудозатраты
• Герметичность достигается без сварки или клея - только защелкивание и затяжка гайки
• Не содержит галогенов - соответствует экологическим требованиям и нормам RoHS

Ограничения применения

• Не предназначен для использования с металлическими или ПВХ-трубами - только с полиамидными гофрированными трубами диаметром 29 мм
• IP67 возможен только при обязательном применении уплотнителей PAR или PAPM; без них - только IP65
• Не рекомендуется для постоянного погружения в жидкости - степень защиты IP67 рассчитана на временное воздействие
• При температурах выше +105 C длительное использование может снизить срок службы

Примеры использования

• Ввод гофрированной трубы в электрощиты на заводах
• Подключение датчиков и исполнительных механизмов к контроллерам в пищевой промышленности
• Защита кабелей в системах автоконтроля на конвейерах
• Монтаж в помещениях с частой мойкой (например, мясоперерабатывающие цеха)

Практические советы

• Перед монтажом убедитесь, что диаметр трубы точно соответствует 29 мм - отклонение более +-0,5 мм может нарушить герметичность
• Если нужна максимальная защита (IP67), всегда используйте уплотнители из комплекта - они должны плотно прилегать к трубе и корпусу
• Затягивайте гайку M40×1,5 равномерно, без перекоса - чтобы не повредить резьбу из полиамида
• Проверьте наличие уплотнителей перед сборкой - в комплекте они есть, но могут быть потеряны при транспортировке
• Для многократного демонтажа не применяйте силовые инструменты - защелка рассчитана на ручную работу
