Переходник ПОЛИАМИД труба-короб DN29 M32х1.5 90град. IP66 ДКС PAN29M32N

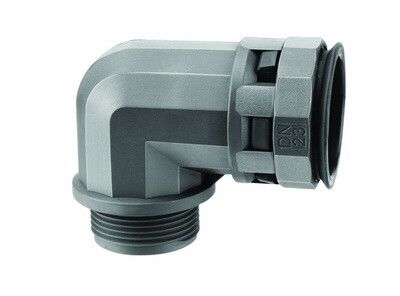

Муфта 90 градусов труба-коробка DN 29 мм, резьба M32x1.5, полиамид, цвет черный от бренда DKC (ДКС), артикул pan29m32n, предназначена для безопасного и герметичного перехода гофрированной трубы в электрический корпус под углом 90°. Изделие выполнено из прочного полиамида, выдерживает экстремальные температуры и защищает от пыли и воды.

Назначение и область применения

Муфта 90 градусов труба-коробка DN 29 мм, резьба M32x1.5, полиамид, цвет черный используется для ввода гофрированных полиамидных труб в распределительные коробки, электрошкафы, панели управления и другое оборудование. Угол 90° позволяет организовать компактный и эргономичный проход проводов через стенку корпуса, особенно там, где требуется изменить направление трассы. Подходит для установки на станках, конвейерах, автоматизированных линиях и в условиях повышенной запыленности или влажности.

Технические характеристики

• Диаметр трубы: 29 мм - соответствует внешнему диаметру стандартных гофрированных труб из полиамида
• Резьба: M32×1.5 - внутренняя метрическая резьба для плотного соединения с фланцами, крышками или адаптерами
• Тип соединения: угол 90° - обеспечивает перпендикулярный выход трубы от поверхности корпуса
• Материал: полиамид PA6.6 - высокопрочный термопластик с отличной химической стойкостью
• Степень защиты: IP66 - полностью защищена от мощных струй воды и пыли; при использовании с уплотнителями PAR/PAPM достигается IP67 - защита от временного погружения
• Рабочий температурный диапазон: от -40C до +105C - допускает кратковременные нагревы до +150C
• Устойчивость к УФ-излучению: да - не выгорает и не теряет механическую прочность на солнце
• Цвет: черный - маскирует загрязнения, снижает видимость следов старения
• Галогены: отсутствуют - соответствует требованиям RoHS и экологическим нормам

Совместимость и монтаж

Муфта 90 градусов труба-коробка DN 29 мм, резьба M32x1.5, полиамид, цвет черный совместима с гофрированными трубами из полиамида того же диаметра (до 29 мм). Для герметизации рекомендуется использовать уплотнители PAR или PAPM - они обеспечивают степень защиты IP67. Монтаж выполняется просто: труба вставляется в один конец муфты, второй конец с резьбой M32×1.5 накручивается на резьбовое отверстие в корпусе. Ключевой момент - проверьте глубину резьбы в корпусе: она должна позволять затянуть муфту без перекоса. Не используйте силовые инструменты - достаточно ручного закручивания до упора.

Безопасность и стандарты

Изделие соответствует международным требованиям к материалам для электромонтажа: не содержит галогенов, что исключает образование токсичных паров при возгорании. Степень защиты IP66 подтверждена испытаниями согласно IEC 60529. Диапазон рабочих температур и устойчивость к УФ-излучению позволяют применять муфту в открытых и агрессивных средах без потери функциональности.

Преимущества

• Высокая механическая прочность полиамида - выдерживает нагрузки при монтаже и эксплуатации
• Широкий температурный диапазон - работает даже в холодильных камерах и рядом с нагревательными элементами
• Защита IP66/67 - надежная герметизация без необходимости сложных уплотнений
• Устойчивость к УФ - долговечен на улице и в помещениях с ярким освещением
• Экологичность - отсутствие галогенов делает изделие безопасным для окружающей среды

Ограничения применения

• Не предназначен для работы с металлическими трубами - резьба M32×1.5 рассчитана только на пластиковую гофру диаметром 29 мм
• При температурах выше +105C длительное время возможна деформация материала - кратковременный нагрев до +150C допустим, но не регулярный
• Для достижения IP67 обязательна установка уплотнителей PAR или PAPM - без них уровень защиты остается IP66
• Не следует использовать в контакте с растворителями, кислотами и щелочами высокой концентрации - хотя полиамид стоек, некоторые химикаты могут повредить материал

Примеры использования

• Подключение гофрированной трубы к распределительному щиту на производстве
• Ввод кабелей в корпуса ЧПУ-станков с жестким требованием к защите от стружки и смазочных жидкостей
• Монтаж в наружных светильниках или контроллерных шкафах на объектах с высокой влажностью
• Прокладка сигнальных линий в пищевой промышленности - благодаря отсутствию галогенов и легкости очистки

Практические советы

• Перед монтажом проверьте внутренний диаметр вашей трубы - он должен легко входить в муфту без усилия, но не болтаться
• Если планируете погружение (IP67), всегда используйте оригинальные уплотнители PAR или PAPM - сторонние аналоги могут не обеспечить нужную герметичность
• При сборке шкафа соблюдайте радиус изгиба трубы - слишком резкий изгиб может повредить жилы внутри
• Для удобства обслуживания оставляйте свободный участок трубы перед муфтой - так проще заменить кабель без демонтажа всего узла
• Артикул pan29m32n - единственный в серия Octopus с такой комбинацией диаметра и резьбы; другие модели имеют другой шаг резьбы или диаметр - не путайте!
