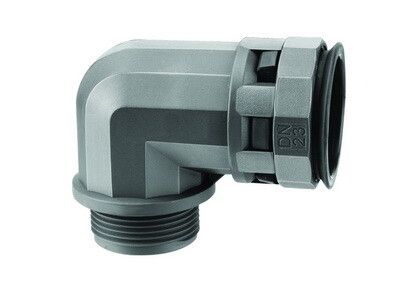

Переходник ПОЛИАМИД труба-короб DN23 M25х1.5 90град. IP66 ДКС PAN23M25N

Муфта 90 градусов труба-коробка DN 23 мм, резьба M25x1.5, полиамид, цвет черный, DKC - это компактный элемент для перехода от гофрированной трубы к электромонтажной коробке под углом 90°. Бренд DKC предлагает эту муфту из прочного полиамида для надежного ввода кабелей в шкафы и щитки в условиях повышенной запыленности и перепадов температур. Артикул pan23m25n соответствует сериям Octopus и подходит для промышленной автоматизации.

Назначение и область применения

Муфта 90 градусов труба-коробка DN 23 мм, резьба M25x1.5, полиамид, цвет черный, DKC используется для ввода гофрированных полиамидных труб в распределительные коробки, электрошкафы, устройства управления и другие корпуса. Угол 90° позволяет организовать компактный и защищённый проход кабеля, особенно там, где требуется изменить направление трассы. Подходит для установки на станках, конвейерах, системах автоматизации, в цехах с высокой влажностью или пылью.

Технические характеристики

• Наружный диаметр трубы: 23 мм
• Резьба: M25×1.5 - стандартизированная метрическая резьба для плотного соединения с фланцами и крышками коробок
• Тип соединения: угол 90° - обеспечивает вертикальный выход трубы от горизонтальной трассы
• Материал: полиамид PA6.6 - высокопрочный термопластик с отличной химической стойкостью
• Степень защиты: IP66 - полная защита от мощных струй воды и пыли; при использовании с уплотнителями PAR/PAPM достигается IP67 - защита от кратковременного погружения
• Рабочий температурный диапазон: от -40C до +105C - допускает кратковременные нагревы до +150C
• Цвет: черный - снижает влияние УФ-излучения и маскирует загрязнения
• Устойчивость к УФ-излучению: да - не выгорает и не теряет механическую прочность на солнце
• Не содержит галогенов - безопасна при возгорании, не выделяет токсичных паров

Совместимость и монтаж

Муфта 90 градусов труба-коробка DN 23 мм, резьба M25x1.5, полиамид, цвет черный, DKC совместима с гофрированными трубами из полиамида диаметром 23 мм. Для герметичного соединения рекомендуется использовать уплотнители PAR или PAPM - они обеспечивают степень защиты IP67. Резьба M25x1.5 стандартна и подходит к большинству коробок и крышек с внутренней резьбой этого типа. Монтаж выполняется вручную: труба вставляется в один конец, муфта закручивается в отверстие коробки до упора. Не требует специальных инструментов.

Безопасность и стандарты

Изделие соответствует требованиям к степени защиты IP66 (по ГОСТ 14254), а при применении с уплотнителями - IP67. Материал полиамид PA6.6 не содержит галогенов, что делает его экологически безопасным при пожаре. Диапазон рабочих температур (-40…+105 C) подтверждает соответствие нормам для промышленного оборудования. Серия Octopus от DKC прошла испытания на долговечность в агрессивных средах.

Преимущества

• Высокая механическая прочность полиамида - выдерживает нагрузки при монтаже и эксплуатации
• Устойчивость к УФ-излучению - можно использовать вне помещений без дополнительной защиты
• Отсутствие галогенов - безопаснее для людей и окружающей среды при аварийном нагреве
• Герметизация возможна без сварки или клея - достаточно установить уплотнитель
• Чёрный цвет - не требует окраски, хорошо сочетается с металлическими корпусами

Ограничения применения

• Не предназначена для постоянного погружения в воду - даже с уплотнителями IP67 работает лишь при кратковременных контактах
• Не подходит для труб с внешним диаметром больше 23 мм - риск повреждения или плохой герметизации
• Работает только с трубами из полиамида или аналогичными по жесткости материалами - мягкие ПВХ-гофры могут деформироваться
• Не следует использовать в средах с агрессивными растворителями (например, ацетон, бензол) - может произойти набухание материала

Примеры использования

• Подключение гофрированной трубы к распределительному щиту на производстве
• Ввод кабелей в корпуса ЧПУ-станков с изменением направления трассы
• Монтаж в наружных шкафах управления освещением или вентиляцией
• Создание защищённых точек входа в контрольные панели на пищевых производствах

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы точно соответствовал 23 мм - слишком толстые трубы не войдут, слишком тонкие будут болтаться
• Для максимальной герметичности всегда используйте уплотнители PAR или PAPM, особенно если оборудование находится во влажной зоне
• При сборке не затягивайте резьбу чрезмерно - полиамид пластичен, и перегрузка может вызвать трещины
• Артикул pan23m25n - единственный в линейке DKC с этой комбинацией диаметра и резьбы; не заменяйте другими моделями без проверки совместимости
• Храните изделие в сухом месте, избегая длительного воздействия прямых солнечных лучей - хотя устойчивость есть, срок службы продлевается при бережном обращении
