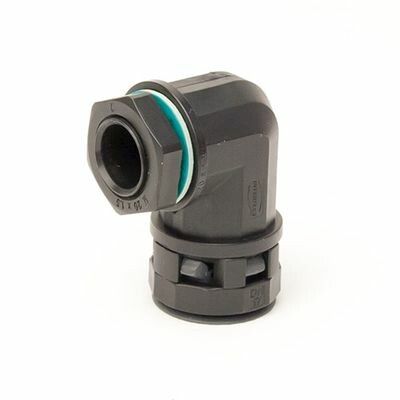

Монтажный комплект муфта 90 грд. труба-коробка DN 23 мм, М25х1,5, полиамид, цвет черный | PACN23M25N DKC ДКС

Муфта монтажная 90 градусов труба-коробка DN 23 мм, резьба М25х1,5, полиамид, цвет черный DKC - это элемент для безопасного и герметичного ввода гофрированных труб в электрические коробки, шкафы и распределительные щиты под углом 90°. Бренд DKC предлагает эту модель в серии Octopus, артикул pacn23m25n, обеспечивая совместимость с популярными системами монтажа.

Назначение и область применения

Муфта предназначена для перехода от гофрированной трубы к корпусу оборудования - например, к распаечной коробке, щитку или шкафу управления. Угол 90° позволяет организовать вертикальный ввод проводов, экономя пространство и снижая риск перегибов кабеля. Подходит для установки на промышленном оборудовании, автоматизированных линиях, станках, в условиях повышенной запыленности или влажности.

Технические характеристики

• Номинальный диаметр трубы: 23 мм - соответствует внешнему диаметру гофрированных труб из полиамидного материала
• Резьба: M25×1,5 - метрическая внутренняя резьба для фиксации через гайку; совместима с большинством стандартных крышек и фланцев
• Угол поворота: 90° - обеспечивает перпендикулярный вход в корпус
• Материал: полиамид PA6.6 - высокопрочная термопластичная смола, устойчивая к механическим нагрузкам и химическим средам
• Цвет: черный - маскирует загрязнения, подходит для промышленной эстетики
• Степень защиты: IP65 (без уплотнителей), IP67 (при использовании уплотнителей PAR/PAPM) - защита от пыли и временного погружения в воду
• Температурный диапазон: от -40C до +105C (кратковременно - до +150C)
• Галогены: отсутствуют - материал экологически безопасен, не выделяет токсичных веществ при нагреве

Совместимость и монтаж

Муфта имеет защелкивающееся соединение с гофрированной трубой - достаточно вставить трубу до упора, чтобы она плотно фиксировалась без дополнительных креплений. Для герметизации используется уплотнительная прокладка (в комплекте), которая устанавливается между муфтой и крышкой корпуса. Гайка M25×1,5 затягивается руками или ключом - не требует специального инструмента. Совместима с трубами того же диаметра и материала (полиамид), используемыми в сериях DKC Octopus.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам в условиях повышенной опасности. Степень защиты IP65 гарантирует работу в помещениях с пылью, брызгами воды. При применении уплотнителей PAR/PAPM достигается уровень IP67 - допустимо временное погружение в воду. Отсутствие галогенов делает продукт подходящим для зон с жесткими экологическими нормами (например, в медицинских учреждениях или пищевой промышленности).

Преимущества

• Простая сборка: защелкивание трубы и фиксация гайкой занимают меньше времени, чем болтовые соединения
• Высокая прочность материала: полиамид PA6.6 выдерживает ударные нагрузки и вибрацию
• Широкий температурный диапазон - работает в холодильных камерах и рядом с нагревательными элементами
• Комплектация: все необходимые детали (муфта, прокладка, гайка) уже в наличии - не требуется докупать расходники
• Экологическая безопасность: без галогенов - можно использовать там, где важна пожарная безопасность и отсутствие токсичных выбросов

Ограничения применения

• Не предназначен для работы с металлическими трубами - только с гофрированными полиамидными
• IP67 возможен только при обязательном использовании уплотнителей PAR или PAPM - без них защита будет только IP65
• Не рекомендуется для постоянного погружения в жидкости - даже при IP67 срок службы при длительном контакте с водой ограничен
• Резьба M25×1,5 несовместима с другими типами крепления (например, G½" или NPT)

Примеры использования

• Подключение гофрированной трубы к распределительному щиту на производстве
• Ввод кабелей в корпуса ЧПУ-станков с вертикальным расположением проводов
• Монтаж в шкафах автоматики на объектах с частыми мойками (пищевые цеха, фармацевтика)
• Фиксация проводов в распаечных коробках на открытых площадках

Практические советы

• Перед монтажом проверьте, что внешний диаметр вашей трубы точно соответствует 23 мм - слишком толстая труба не войдет, слишком тонкая - будет люфт
• Если нужна степень защиты IP67, обязательно установите уплотнители PAR или PAPM - они идут отдельно, но должны быть заказаны вместе с муфтой
• Затягивайте гайку только до упора - перетяжка может деформировать резьбу в полиамиде
• Для удобства монтажа в труднодоступных местах предварительно соберите муфту с трубой и уплотнителем вне корпуса
• Артикул pacn23m25n - единственный в линейке DKC Octopus с этим сочетанием угла, диаметра и резьбы - не путайте с аналогами других производителей
