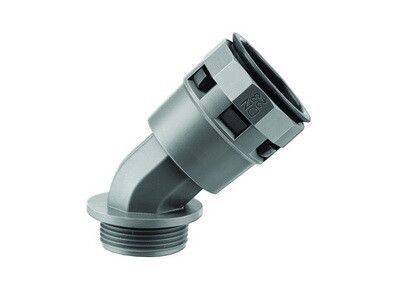

Переходник 45град. труба-коробка DN 36мм М40х1.5 полиамид черн. IP66 DKC PAL36M40N ДКС

Муфта 45 градусов труба-коробка DN 36 мм, резьба M40x1.5, полиамид, цвет черный от бренда DKC (ДКС) - элемент для безопасного и герметичного ввода гофрированных труб в электрооборудование под углом 45°. Артикул pal36m40n подходит для монтажа в шкафах, щитках и распределительных коробках, где важна защита от пыли, влаги и механических нагрузок.

Назначение и область применения

Муфта 45 градусов труба-коробка DN 36 мм предназначена для соединения гофрированных полиамидных труб с электрическими корпусами, шкафами, распаечными коробками и другими устройствами. Угол 45° позволяет провести кабели с минимальным изгибом, снижая риск повреждения жил. Подходит для установки на стене, потолке или внутри оборудования, особенно там, где требуется компактный и прочный переход.

Технические характеристики

• Номинальный диаметр трубы: 36 мм - соответствует внешнему диаметру стандартной гофрированной трубы ПА
• Резьба: M40×1.5 - метрическая резьба для плотного соединения с фланцами, крышками или адаптерами
• Угол изгиба: 45° - оптимальный угол для изменения направления трассы без резких перегибов
• Материал: полиамид PA6.6 - высокопрочный термопластик с отличной химической стойкостью
• Степень защиты: IP66 - защищает от мощных струй воды и пыли; при использовании с уплотнителями PAR/PAPM достигается IP67 - защита от кратковременного погружения
• Рабочий температурный диапазон: от -40C до +105C - выдерживает экстремальные условия, включая холодные склады и нагреваемые помещения
• Кратковременная устойчивость: до +150C - допустимо краткосрочное воздействие повышенной температуры (например, при аварийном перегреве)
• Цвет: черный - маскирует загрязнения, совместим с большинством систем кабельного управления
• Безгалогенный состав - безопасен при горении, соответствует требованиям экологических норм
• Устойчивость к УФ-излучению - не выгорает и не теряет прочность на открытых участках

Совместимость и монтаж

Муфта 45 градусов труба-коробка DN 36 мм совместима с гофрированными трубами из полиамида диаметром до 36 мм. Для обеспечения степени защиты IP67 необходимо использовать уплотнители PAR или PAPM - они входят в комплектацию DKC Octopus. Резьба M40×1.5 позволяет закручивать муфту в стандартные резьбовые отверстия на корпусах, люках и распределительных коробках. Монтаж выполняется вручную: труба вставляется внутрь, муфта накручивается на резьбу корпуса. Не требует специальных инструментов, кроме ключа для затяжки резьбы.

Безопасность и стандарты

• Стандарт защиты: IP66 (по IEC 60529), IP67 при применении уплотнителей
• Соответствие RoHS - отсутствие опасных веществ, включая галогены
• Изготовлен из самозагасающего материала - не поддерживает горение
• Не содержит свинца, кадмия, ртути и других запрещённых компонентов

Преимущества

• Высокая механическая прочность полиамида - выдерживает давление, удары и вибрацию
• Устойчивость к широкому спектру температур - работает в суровых условиях
• Защита IP66/67 - надежная герметизация даже в сырых и пыльных средах
• Легкий вес - удобен для монтажа на труднодоступных участках
• УФ-стабильность - сохраняет форму и цвет при длительном воздействии солнечного света
• Экологическая безопасность - материал не выделяет токсичных паров при возгорании

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 действителен только при наличии уплотнителей и ограниченной продолжительностью контакта
• Не рекомендуется для использования с металлическими или ПВХ-гофрами - диаметр и жесткость несовместимы
• Запрещено использование с резьбой другого стандарта (G, NPT и др.) - резьба M40×1.5 имеет уникальный шаг
• При температурах выше +105C возможна деформация - длительный нагрев недопустим

Примеры использования

• Подключение гофрированной трубы к распределительному щиту на производстве
• Ввод кабелей в корпуса автоматики на конвейерах
• Монтаж в наружных ящиках управления освещением
• Соединение труб в теплицах, ледниковых зонах, на объектах с частыми перепадами температур
• Интеграция в системы автоматизации пищевой и фармацевтической промышленности

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен свободно входить в муфту, но не болтаться
• Для достижения IP67 обязательно используйте уплотнители PAR или PAPM - без них защита будет только IP66
• Затягивайте резьбу руками до упора, затем слегка - не переусердствуйте, чтобы не повредить резьбу в корпусе
• Если муфта используется вне помещений - убедитесь, что она правильно ориентирована: резьба должна быть обращена вниз, чтобы предотвратить скопление влаги
• При замене старой муфты - удалите все остатки герметиков или смазок перед установкой новой
• Артикул pal36m40n - единственный вариант в серии Octopus с этим сочетанием параметров - не путайте с аналогами с другой резьбой или углом
