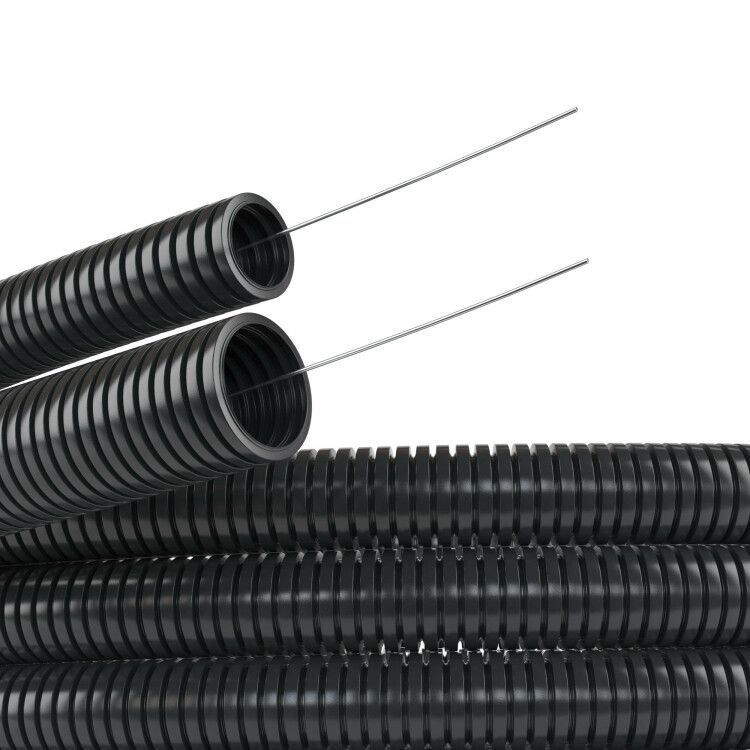

Труба гофрированная ПА 6 d36мм dвнутр.36.3мм dвнешн.42.5мм с протяжкой ПВ-2 черн. (уп.15м) DKC PA613643F2 ДКС

Труба гибкая гофрированная полиамид 6 DN36мм, ПВ-2, диаметр внутренний 36,3мм, диаметр наружный 42,5мм, цвет черный, с протяжкой от DKC (ДКС) - надежная защита кабелей и проводов в жестких промышленных условиях. Благодаря материалу полиамид 6, высокой гибкости и наличию протяжки, эта труба легко монтируется даже в сложных трассах, обеспечивая долгую службу при экстремальных температурах и агрессивной среде.

Назначение и область применения

Труба гибкая гофрированная полиамид 6 DN36мм, ПВ-2 предназначена для защиты кабелей и проводов от механических повреждений, пыли, влаги, масла, химикатов и других агрессивных веществ. Подходит для прокладки как внутри, так и снаружи промышленного оборудования. Часто применяется в робототехнике, на конвейерах, в системах автоматизации, в транспорте и на станках с высокими уровнями вибраций и динамических нагрузок.

Технические характеристики

• Номинальный диаметр: 36 мм
• Внутренний диаметр: 36,3 мм - позволяет свободно пропускать кабели с внешним диаметром до 32–34 мм
• Наружный диаметр: 42,5 мм - определяет требуемые зазоры при установке в каналы и крепления
• Материал: полиамид 6 - термостойкий, химически стойкий, легкий и прочный пластик
• Температура эксплуатации: от –40 C до +105 C - работает в холодных цехах и рядом с нагреваемыми элементами
• Степень защиты: IP68 - полностью герметична против пыли и длительного погружения в воду
• Радиус изгиба (статический): 80 мм - минимальный радиус, при котором труба сохраняет целостность при изгибе
• Прочность на разрыв: 600 Н; на сжатие: 250 Н - выдерживает значительные нагрузки без деформаций
• Устойчивость к УФ-излучению: да - не стареет и не трескается на солнце
• Маслостойкость: да - не разрушается при контакте с минеральными и синтетическими маслами
• Класс горючести UL94: V2 - самозатухающий, но не препятствует распространению пламени
• Не содержит галогенов - безопасна при возгорании, не выделяет токсичных паров
• Длина бухты: 15 метров - удобна для закупки и раскроя на объекте
• Цвет: черный - снижает видимость, хорошо сочетается с металлическими поверхностями
• Продольные прорези: есть - позволяют легко открывать и закрывать трубу без резки, ускоряя монтаж
• Наличие протяжки: да - встроенный шнур для протяжки кабелей через всю длину трубы

Совместимость и монтаж

Труба гибкая гофрированная полиамид 6 DN36мм, ПВ-2 совместима со всеми типами силовых и сигнальных кабелей, включая многожильные и экранированные. Протяжка упрощает прокладку кабелей - достаточно зафиксировать провод к шнуру и потянуть. Монтаж возможен вручную без специальных инструментов. Для фиксации используйте хомутики, крепления типа “заклепка” или кронштейны с подходящим шагом. Учитывайте радиус изгиба 80 мм - не допускайте более острых поворотов. Продольные прорези позволяют устанавливать трубу уже поверх существующих кабелей, что особенно удобно при модернизациях.

Безопасность и стандарты

Труба соответствует ТУ 2247-024-47022248-2009. Соответствует требованиям UL94 V2 по классификации горючести. Не содержит галогенов - соответствует нормам RoHS и REACH. Степень защиты IP68 гарантирует работу в сырых, пыльных и моющих средах. Сертифицирована для применения в промышленной автоматике и транспорте.

Преимущества

• Высокая гибкость и малый радиус изгиба - легко адаптируется к сложным контурам
• Протяжка в комплекте - экономит время при прокладке кабелей
• Широкий температурный диапазон - работает в любых климатических условиях
• Устойчивость к маслу, химии и УФ - долговечна в агрессивных средах
• Продольные прорези - позволяют монтировать трубу без демонтажа кабелей
• Отсутствие галогенов - безопаснее при пожаре, подходит для закрытых помещений

Ограничения применения

Труба не предназначена для постоянного перегиба под углом менее 80 мм - это вызывает быстрый износ материала. Класс горючести V2 не делает её огнеупорной - не используется там, где требуется класс V0. Не рекомендуется применять в условиях постоянного давления воды выше атмосферного (например, подводные системы). Не следует использовать в качестве несущего элемента - она не рассчитана на вес кабелей свыше 10–15 кг на 1 м длины.

Примеры использования

• Защита кабелей управления в роботизированных манипуляторах
• Прокладка проводов в станках с ЧПУ, где есть частые движения осей
• Кабельная защита на конвейерных линиях с вибрациями и брызгами смазки
• Прокладка сигналов в автопарке, на железнодорожном транспорте
• Защита кабелей на улице - например, в системах видеонаблюдения вне помещения

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы (36,3 мм) был больше суммарного диаметра всех кабелей - оставьте запас 10–15%
• При использовании в местах с высокой вибрацией - дополнительно фиксируйте трубу каждые 30–50 см
• Протяжка может быть использована несколько раз - после замены кабеля просто проденьте новый шнур через имеющуюся протяжку
• При необходимости удлинить трассу - можно соединить две трубы с помощью муфт, но не забудьте о сохранении радиуса изгиба
• Храните бухты в сухом месте, избегая прямого солнца - хотя труба УФ-стойкая, длительное воздействие может уменьшить эластичность
