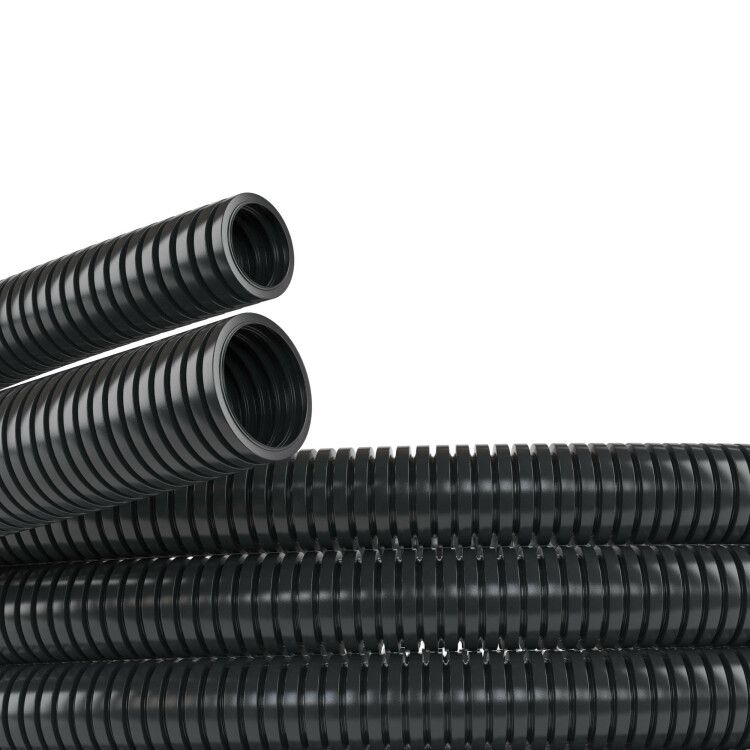

Труба гофрированная ПА 6 d36мм dвнутр.36.3мм dвнешн.42.5мм без протяжки безгалоген. (HF) RoHS HB черн. (уп.25м) DKC PA603643HB ДКС

Труба гофрированная полиамид 6 (ПА 6) HF, DN36мм, Dвн 36,3 мм, Dнар 42,5 мм, цвет чёрный, без протяжки, RoHS, HB - жестко-гибкий защитный канал из полиамида для прокладки кабелей в условиях механических нагрузок, вибраций и агрессивной среды. Бренд DKC (ДКС) выпускает эту модель в серии Octopus, артикул pa603643hb.

Назначение и область применения

Труба гофрированная полиамид 6 (ПА 6) HF используется для защиты кабелей и проводов от повреждений, пыли, влаги, масла, химикатов и ультрафиолетового излучения. Подходит для прокладки как внутри, так и снаружи промышленного оборудования - например, на станках, роботах, конвейерах, системах автоматизации. Применяется там, где требуется высокая гибкость и долговечность при постоянном движении или вибрациях.

Технические характеристики

• Материал: полиамид 6 (PA6) - термопластичный полимер с высокой прочностью и устойчивостью к химии
• Наружный диаметр: 42,5 мм
• Внутренний диаметр: 36,3 мм
• Номинальный диаметр: 36 мм - условный размер для подбора кабелей
• Длина бухты: 25 метров
• Рабочая температура: от –25 C до +105 C
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Класс горючести: UL94 HB - медленное самотушение при контакте с пламенем
• Прочность на разрыв: 300 Н - выдерживает значительные внешние усилия
• Статический радиус изгиба: 80 мм - минимальный радиус изгиба при фиксированной установке
• Устойчивость к УФ: да - не трескается и не выцветает на солнце
• Маслостойкость: да - не разрушается при контакте с минеральными маслами и смазками
• Внутренний слой: высокоскользящий - облегчает протяжку кабелей
• Продольные прорези: есть - позволяют легко открывать и закрывать трубу без резки
• Содержание галогенов: да - содержит хлор, бром и другие элементы (не halogen free)
• Гарантия: 18,75 лет (225 месяцев)
• Норматив: ТУ 2247-024-47022248-2009
• Обшивка: отсутствует - гофра без дополнительного покрытия

Совместимость и монтаж

Труба гофрированная полиамид 6 (ПА 6) HF совместима со всеми типами силовых и сигнальных кабелей, подходящих по наружному диаметру. Для монтажа важно соблюдать минимальный радиус изгиба 80 мм - иначе возможна деформация стенок. Продольные прорези позволяют укладывать кабели после установки трубы: просто раскрыть, поместить провода и защелкнуть обратно. Крепление осуществляется хомутами, планками или через специальные кронштейны. Протяжка кабеля затруднена - без внутренней протяжки, поэтому рекомендуется использовать шнуры или направляющие при прокладке длинных участков.

Безопасность и стандарты

Труба сертифицирована по норме TУ 2247-024-47022248-2009 и соответствует требованиям RoHS по ограничению опасных веществ. Однако она не является halogen-free - при возгорании выделяет галогенные газы, что делает её менее предпочтительной для замкнутых помещений с людьми. Класс горючести HB указывает на ограниченную огнестойкость - не подходит для зон с риском открытого пламени.

Преимущества

• Высокая механическая прочность - выдерживает давление, удары, перегибы
• Широкий температурный диапазон - работает в холодных цехах и рядом с нагреваемыми узлами
• Защита IP66 - надёжна даже в условиях мойки и влажной среды
• Устойчивость к маслу и химикатам - идеально для промышленных машин
• Гибкость и продольные прорези - удобство монтажа и модификации
• УФ-защита - можно использовать вне помещения без потери свойств
• Высокоскользящий внутренний слой - снижает трение при протяжке кабелей

Ограничения применения

• Не подходит для мест с открытым пламенем или высокими температурами выше 105 C
• Содержит галогены - не применяется в системах, требующих halogen-free материалов (например, метро, суда, медицинские учреждения)
• Отсутствие протяжки усложняет прокладку кабелей в уже установленной трубе - лучше монтировать до укладки проводов
• Не предназначен для подземной прокладки - не имеет усиленной стенки против сдавливания грунтом
• При температурах ниже –25 C материал становится более хрупким - осторожно при работе в морозах

Примеры использования

• Защита кабелей управления на промышленных роботах - благодаря гибкости и устойчивости к вибрациям
• Прокладка силовых кабелей в станках с ЧПУ - защита от охлаждающих жидкостей и металлической стружки
• Кабельные трассы на открытом воздухе - например, на фасадах заводов, где нужна UV-стойкость
• Линии питания в пищевой промышленности - устойчивость к моющим средствам и частой очистке
• Автомобильные сборочные линии - защита от масла, грязи и постоянного движения

Практические советы

• Перед монтажом проверьте, чтобы наружный диаметр трубы (42,5 мм) не мешал установке в крепления или ниши - используйте свободный зазор не менее 5–7 мм
• Для протяжки кабелей в готовую трубу используйте стальной или пластиковый шнур - он облегчит процесс
• При необходимости разрезать трубу - используйте ножницы по металлу или нож, рез выполняйте точно по прорези, чтобы не повредить гофру
• Не перегибайте трубу меньше чем на 80 мм радиуса - это сохраняет герметичность и целостность материала
• Если требуется полная безопасность при пожаре - рассмотрите аналоги с маркировкой halogen-free, хотя они будут дороже
• Храните бухты в сухом месте, избегая длительного пребывания под прямыми солнечными лучами - даже с УФ-защитой, длительное воздействие может снизить эластичность
