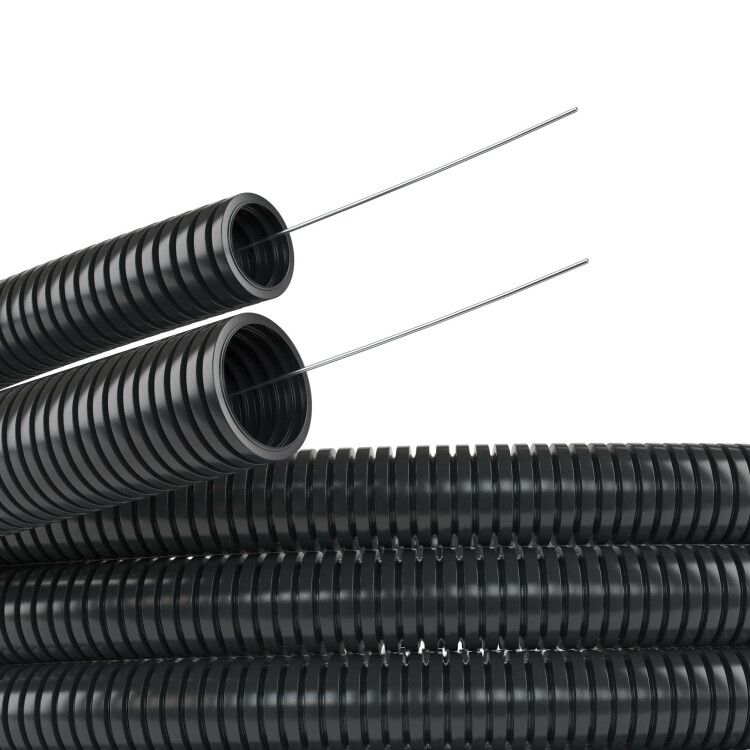

Труба гофрированная ПА 6 d48мм dвнутр.47.4мм dвнешн.54.5мм с протяжкой ПВ-2 черн. (уп.15м) DKC PA614855F2 ДКС

Труба гофрированная полиамидная ПА 6 DN48мм, ПВ-2, Dвн 47,4мм, Dнар 54,5мм, с протяжкой, чёрная от DKC (ДКС) - жестко-гибкий защитный канал для кабелей и проводов в экстремальных условиях. Артикул pa614855f2 подходит для прокладки в агрессивной среде, где важны ударопрочность, маслостойкость и широкий температурный диапазон.

Назначение и область применения

Эта труба предназначена для защиты кабелей и проводов от механических повреждений, химического воздействия, пыли и влаги. Применяется там, где требуется высокая надежность: внутри и снаружи промышленного оборудования, на конвейерах, в робототехнике, на транспорте, в системах автоматизации. Подходит для открытой прокладки при наличии вибраций, динамических нагрузок и контакта с маслом, растворителями и другими агрессивными веществами.

Технические характеристики

• Материал: Полиамид 6 - термостойкий, химически стойкий пластик с высокой прочностью на разрыв (600 Н) и сжатие (250 Н).
• Номинальный диаметр: 48 мм; внутренний диаметр - 47,4 мм, наружный - 54,5 мм. Обеспечивает достаточное пространство для группового вывода кабелей.
• Степень защиты: IP68 - полная герметичность от пыли и длительного погружения в воду.
• Температурный диапазон: от –40 C до +105 C - работает в холодных складах и рядом с нагреваемыми узлами.
• Гибкость: статический радиус изгиба - 95 мм. Можно прокладывать с минимальными радиусами поворотов без потери целостности.
• Ударопрочность: класс 6 - выдерживает сильные механические удары, подходит для мобильных и вибрирующих систем.
• Маслостойкость и химическая стойкость: не разрушается при контакте с маслами, смазками, топливом, большинством органических растворителей.
• Устойчивость к УФ: не трескается и не выцветает под прямыми солнечными лучами - можно использовать на улице.
• Длина бухты: 15 метров - удобно для крупных проектов.
• Цвет: чёрный - скрывает загрязнения, не требует окраски.
• Класс воспламеняемости: V2 - самозатухающий материал, но не является негорючим.
• Протяжка: есть - позволяет легко затянуть кабели через всю длину трубы без дополнительных инструментов.
• Продольные прорези: есть - дают возможность открывать трубу и вставлять кабели после монтажа, например, при модификации системы.
• Содержание галогенов: да - не соответствует требованиям Halogen-Free, что важно учитывать при работе в закрытых помещениях с чувствительной аппаратурой.

Совместимость и монтаж

Труба совместима со всеми типами силовых и слаботочных кабелей, включая шланги управления, Ethernet, USB, питание 24 В и выше. Монтаж возможен как в горизонтальной, так и вертикальной плоскости. Благодаря продольным прорезям и наличию протяжки, установка занимает меньше времени: достаточно раскрыть трубу, поместить кабели и защелкнуть её обратно. Для фиксации используйте хомуты или крепления с шагом не более 1 м - особенно при длинных участках или в зонах вибрации. Не рекомендуется перегибать трубу ниже радиуса 95 мм - это снижает срок службы.

Безопасность и стандарты

Произведена по ТУ 2247-024-47022248-2009. Соответствует требованиям к электроизоляционным материалам для промышленного оборудования. Класс воспламеняемости V2 обеспечивает ограниченную способность к распространению пламени. Однако, поскольку труба содержит галогены, она не подходит для применений, где запрещено выделение токсичных газов при возгорании (например, метро, подземные объекты, судовые системы).

Преимущества

• Высокая прочность на разрыв и сжатие - выдерживает давление от тяжелых деталей и случайных нагрузок.
• Широкий рабочий температурный диапазон - один продукт решает задачи и в холодном цеху, и около печей.
• Защита IP68 - идеальна для влажных, мыльных, моющих зон и outdoor-установок.
• Протяжка и прорези - экономят время при монтаже и последующих доработках.
• Устойчивость к УФ и химии - долгий срок службы даже при постоянном воздействии внешней среды.

Ограничения применения

• Не применяется в местах с риском открытого пламени - материал самозатухающий, но не негорючий.
• Содержит галогены - исключён из систем, требующих halogen-free материалов (электроника, медицинское оборудование, некоторые виды транспорта).
• Не предназначен для частого изгиба под малым радиусом - превышение 95 мм вызывает микротрещины и выход из строя.
• Не используется как несущая конструкция - не рассчитана на опорные нагрузки, только на защиту кабелей.

Примеры использования

• Защита кабелей питания и датчиков на промышленных роботах-манипуляторах.
• Прокладка сигнальных линий в конвейерных системах с постоянной вибрацией.
• Обвязка кабелей в автомобилях, автопогрузчиках, спецтехнике - устойчива к маслу, бензину и перепадам температур.
• Наружная прокладка кабелей на заводах, в логистических комплексах - не боится дождя, снега и солнца.
• Защита проводов в мойках и пищевых производствах - легко моется, не впитывает грязь.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы (47,4 мм) был больше суммарного диаметра всех кабелей - оставьте минимум 20–30 % свободного объема для теплоотвода и будущего обслуживания.
• При использовании в условиях сильной вибрации - дополнительно фиксируйте трубу каждые 0,5–0,7 м, чтобы предотвратить усталостное разрушение материала.
• Если нужна максимальная герметичность - используйте герметики или специальные колпачки на концах трубы, особенно при погружении в воду.
• При замене старой трубы - учтите, что наружный диаметр 54,5 мм может не подходить под существующие крепления. Проверьте посадочные места заранее.
• Для быстрого доступа к кабелям - выбирайте модели с протяжкой и прорезями, как эта. Они позволяют работать без демонтажа всей системы.
