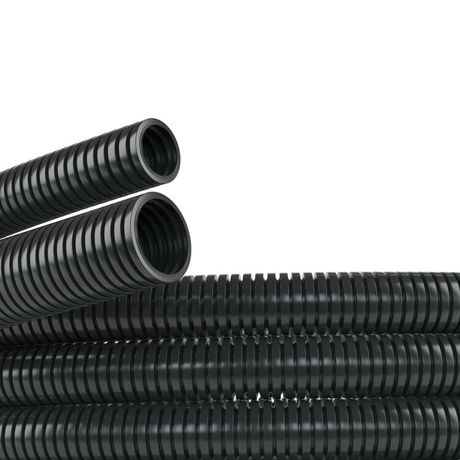

Труба гофрированная ПА 6 d48мм dвнутр.47.4мм dвнешн.54.5мм без протяжки безгалоген. (HF) RoHS HB черн. (уп.25м) DKC PA604855HB ДКС

Труба гофрированная полиамидная ПА 6, DN48мм, Dвн 47,4 мм, Dнар 54,5 мм, без протяжки, цвет чёрный, HF, RoHS, HB от DKC (ДКС) - надёжная защита кабелей и проводов в условиях механических нагрузок, вибраций и агрессивной среды. Артикул pa604855hb подходит для прокладки в индустриальном оборудовании, робототехнике и на открытом воздухе.

Назначение и область применения

Труба гофрированная полиамидная ПА 6 используется для защиты кабельных сборок от внешних воздействий: механических повреждений, пыли, влаги, масла, химикатов и ультрафиолетового излучения. Применяется при открытой прокладке в местах с динамическими и вибрационными нагрузками - например, на станках, конвейерах, роботах, панелях управления и в мобильных системах. Подходит как для внутренней, так и для наружной установки.

Технические характеристики

• Наружный диаметр: 54,5 мм
• Внутренний диаметр: 47,4 мм
• Номинальный диаметр (DN): 48 мм
• Материал: полиамид 6 (PA 6) - термопластичный материал с высокой прочностью и стойкостью к химии
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Температурный диапазон: от –25 C до +105 C
• Статический радиус изгиба: 95 мм - минимальный радиус, при котором труба сохраняет форму без деформации
• Прочность на разрыв: 300 Н - выдерживает значительные осевые нагрузки
• Длина одной бухты: 25 метров
• Класс воспламеняемости UL94: HB - медленное горение, самотушение после удаления источника пламени
• Цвет: чёрный
• Обшивка: отсутствует - гофра выполнена из одного слоя материала
• Продольные прорези: есть - позволяют легко открывать и закрывать трубу при прокладке кабелей
• Внутренний слой: высокоскользящий - снижает трение при затяжке кабелей
• Маслостойкость: да - не разрушается при контакте с минеральными и синтетическими маслами
• Устойчивость к УФ: да - не хрупнеет и не выцветает под солнечным светом
• Содержание галогенов: да - содержит элементы галогенов, что важно знать при использовании в системах с требованиями к дымовой токсичности
• Соответствие: RoHS - свободна от свинца, кадмия, ртути и других запрещённых веществ
• Нормативный документ: ТУ 2247-024-47022248-2009
• Гарантийный срок: 18,75 лет (225 месяцев)

Совместимость и монтаж

Труба гофрированная полиамидная ПА 6 совместима со всеми типами силовых и сигнальных кабелей, включая многожильные и экранированные. Благодаря продольным прорезям и высокоскользящему внутреннему слою, её можно легко раскрыть и поместить внутрь кабели без демонтажа концов. Для фиксации используются хомутики, зажимы или крепления с шагом не более 1 метра. Минимальный радиус изгиба - 95 мм; при меньших значениях возможна потеря герметичности или повреждение стенок. Не рекомендуется перегибать трубу под острым углом - это снижает долговечность.

Безопасность и стандарты

Труба сертифицирована по нормам RoHS и соответствует классу воспламеняемости UL94 HB. Это значит, что она не распространяет пламя активно и безопасна при случайном возгорании. Однако наличие галогенов делает её менее подходящей для помещений с жёсткими требованиями к токсичности дыма - например, метро, тоннели, суда. Для таких условий следует выбирать версии Halogen Free (HF), хотя в данном случае HF указано в названии - возможно, имеется в виду соответствие другому стандарту, поскольку в характеристиках указано “Содержание галогенов: Да”.

Преимущества

• Высокая механическая прочность - выдерживает давление, удары и сдавливание
• Эластичность и гибкость - позволяет прокладывать по сложному контуру без дополнительных фитингов
• Защита от агрессивных сред - масло, растворители, щёлочи и кислоты не разрушают материал
• Долговечность при УФ-воздействии - не требует дополнительной окраски или кожуха на улице
• Лёгкий монтаж благодаря прорезям и скользящему внутреннему слою - экономия времени при укладке кабелей
• Широкий температурный диапазон - работает в холодных цехах и нагреваемых зонах

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 защищает от струй, но не от длительного контакта с жидкостью
• Содержит галогены - не подходит для применений с требованиями к низкой токсичности дыма при пожаре
• Не имеет встроенной протяжки - требуется использовать штангу или леску для протяжки кабеля через длинные участки
• Не рассчитана на частые изгибы под малым радиусом - риск растрескивания при превышении 95 мм
• Не является взрывозащищённой конструкцией - не применяется во взрывоопасных зонах без дополнительной защиты

Примеры использования

• Защита кабелей питания и управления на автоматизированных линиях производства
• Прокладка кабелей в роботах-манипуляторах - где важна гибкость и стойкость к вибрациям
• Наружная прокладка кабелей на фасадах зданий, в теплицах, на улице - благодаря УФ-стойкости
• Защита проводов в электрошкафах, расположенных в сырых помещениях (цеха, лаборатории)
• Передвижные системы: тележки, элеваторы, конвейеры с перемещением кабелей

Практические советы

• При выборе диаметра учитывайте суммарный наружный диаметр всех кабелей - они должны занимать не более 60–70% внутреннего объёма трубы (Dвн = 47,4 мм)
• Для протяжки кабелей используйте стальной или пластиковый шнур - труба без протяжки требует предварительной подготовки
• При монтаже в местах с высокой вибрацией крепите трубу каждые 0,5–0,8 м - это предотвратит усталостное разрушение
• Не допускайте перегибов под углом меньше 95 мм - даже если кабель проходит, это снизит срок службы трубы
• При необходимости резки используйте ножницы по металлу или специальный резак - рез должен быть ровным, чтобы не повредить внутреннюю поверхность
• Храните бухты в сухом месте, избегая прямого солнечного света - хоть труба УФ-стойкая, длительное воздействие может ускорить старение
