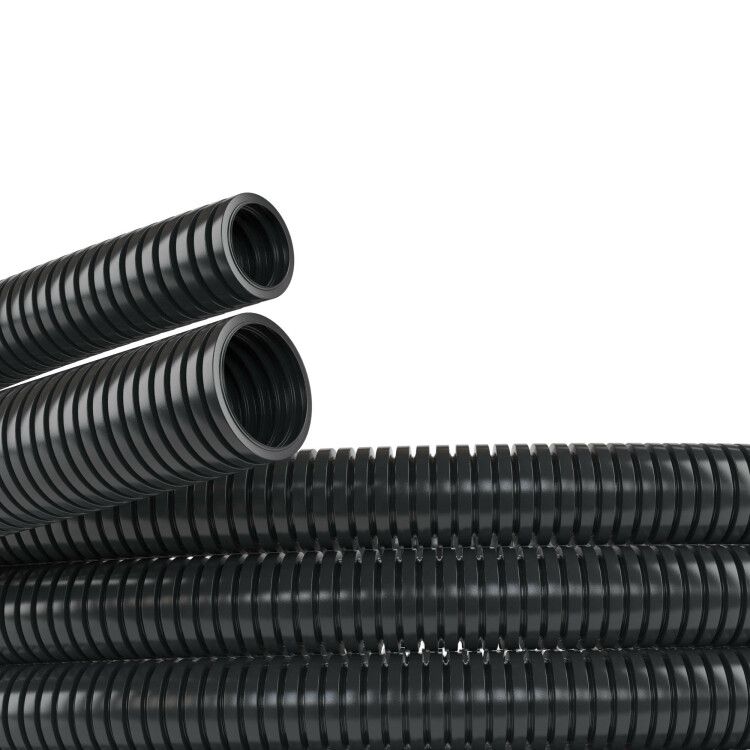

Труба гофрированная ПА 6 d48мм dвнутр.47.4мм dвнешн.54.5мм без протяжки ПВ-2 черн. (уп.15м) DKC PA604855F2 ДКС

Труба гофрированная полиамидная (ПА 6) DN48мм, ПВ-2, Dвн 47,4мм, Dнар 54,5мм, чёрный от DKC (ДКС) - жестко-гибкий защитный канал из полиамида 6 для прокладки кабелей в экстремальных условиях. Артикул pa604855f2 обеспечивает надежную изоляцию от механических повреждений, химикатов, влаги и пыли даже при высоких нагрузках.

Назначение и область применения

Труба гофрированная полиамидная (ПА 6) DN48мм, ПВ-2, Dвн 47,4мм, Dнар 54,5мм, чёрный предназначена для защиты кабелей и проводов в условиях высоких механических, термических и химических нагрузок. Подходит для прокладки внутри и снаружи промышленного оборудования, на конвейерах, в робототехнике, транспорте и на открытых участках. Применяется там, где требуется устойчивость к маслу, бензину, щелочам, кислотам и постоянной вибрации.

Технические характеристики

• Материал: полиамид 6 (PA6) - высокопрочный термопластик с отличной химической стойкостью
• Номинальный диаметр: 48 мм
• Внутренний диаметр: 47,4 мм
• Наружный диаметр: 54,5 мм
• Степень защиты: IP68 - полная герметичность против пыли и длительного погружения в воду
• Температурный диапазон: от –40 C до +105 C - работает в холодных и нагретых зонах
• Прочность на разрыв: 600 Н; на сжатие: 250 Н - выдерживает значительные внешние силы
• Статический радиус изгиба: 95 мм - минимальный допустимый радиус при фиксированном изгибе
• Ударопрочность: уровень 6 - устойчива к резким ударам и падениям
• Маслостойкость: да - не разрушается при контакте с минеральными и синтетическими маслами
• Устойчивость к УФ-излучению: да - не трескается и не выцветает на солнце
• Цвет: чёрный
• Длина бухты: 15 метров
• Класс воспламеняемости: V2 - самозатухающий материал, но не самогасящий полностью
• Продольные прорези: есть - позволяют легко вставить кабели после монтажа
• Содержание галогенов: да - содержит хлор и бром, что важно учитывать при использовании в закрытых системах с требованием к негалогенным материалам
• Обшивка: отсутствует - гофра без дополнительной оплетки, легче и гибче

Совместимость и монтаж

Труба гофрированная полиамидная (ПА 6) DN48мм, ПВ-2, Dвн 47,4мм, Dнар 54,5мм, чёрный совместима со всеми кабелями и проводами, имеющими суммарный наружный диаметр до 45 мм. Для удобства монтажа используйте продольные прорези - они позволяют вставлять кабели без демонтажа концевых элементов. Монтаж возможен в любую ориентацию: горизонтально, вертикально, с изгибами. Не рекомендуется перегибать трубу радиусом менее 95 мм. Крепление осуществляется хомутами, клипсами или через специальные кронштейны. Убедитесь, что внутреннее пространство не забивается кабелями более чем на 60%, чтобы сохранить гибкость и теплоотвод.

Безопасность и стандарты

Произведена по ТУ 2247-024-47022248-2009. Соответствует требованиям к защите от механических повреждений и агрессивных сред. Класс воспламеняемости V2 соответствует нормам для промышленного оборудования, однако не подходит для мест с риском возгорания, где требуется класс V0. Наличие галогенов делает её непригодной для применений, требующих негалогенных материалов (например, в метро, судах, серверных помещениях с системами пожаротушения).

Преимущества

• Высокая механическая прочность - выдерживает давление, удары и вибрацию
• Широкий температурный диапазон - работает в морозы и на раскалённых поверхностях
• Устойчивость к маслам и химикатам - долговечна в цехах с технологическим оборудованием
• Защита IP68 - идеальна для влажных, пыльных и outdoor-условий
• Гибкость и наличие прорезей - ускоряет установку и замену кабелей
• УФ-стойкость - не нуждается в дополнительной защите при наружной прокладке

Ограничения применения

• Не применяется в системах, где запрещены галогены - например, в железнодорожном транспорте, подземных коммуникациях, медицинских учреждениях
• Класс воспламеняемости V2 исключает использование в зонах с высоким риском возгорания без дополнительной защиты
• Не предназначен для частого динамического изгиба под малым радиусом - при многократных изгибах ниже 95 мм возможна усталостная деформация
• Не используется как самостоятельный несущий элемент - требует крепления к конструкции

Примеры использования

• Защита кабелей управления на промышленных роботах и манипуляторах
• Прокладка силовых кабелей в сварочных аппаратах и станках с ЧПУ
• Кабельная защита на конвейерных линиях с вибрацией и масляными брызгами
• Наружная прокладка кабелей на фасадах зданий, в теплицах, на автопарковках
• Электрооборудование в автомобилях, спецтехнике и железной дороге (при отсутствии требований к негалогенности)

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он составляет 47,4 мм, поэтому суммарный диаметр всех кабелей не должен превышать 45 мм
• При прокладке в местах с резкими изгибами используйте переходники или фитинги - так снижается риск повреждения кабелей
• Для быстрой замены кабелей - не перекручивайте трубу, просто раскройте прорезь и введите новый кабель
• При работе при температуре ниже –20 C изгибайте трубу медленно - материал становится хрупче
• Если проект требует негалогенного материала - выбирайте аналоги на основе PA12 или PEEK
• Храните бухты в сухом месте, избегая прямого солнца - хотя труба устойчива к УФ, длительное воздействие может снизить эластичность
