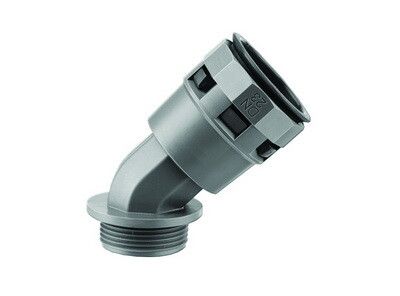

Переходник ПОЛИАМИД труба-короб DN17 M20х1.5 45град. IP66 ДКС PAL17M20N

Муфта 45 градусов труба-коробка DKC (ДКС) артикул pal17m20n из полиамида обеспечивает герметичный и прочный переход гофрированной трубы в электрический корпус под углом 45°, сохраняя степень защиты IP66 даже в условиях повышенной запыленности и влаги.

Назначение и область применения

Муфта 45 градусов труба-коробка DKC (ДКС) артикул pal17m20n предназначена для ввода гофрированных полиамидных труб в распределительные коробки, электрошкафы, панели управления и другие устройства. Угол 45° позволяет удобно направить провода в нужную сторону, снижая напряжение на кабелях и упрощая компоновку внутри корпуса. Подходит для установки на производстве, в автоматизированных системах, на транспорте и в outdoor-устройствах.

Технические характеристики

• Номинальный диаметр трубы: 17 мм - соответствует внешнему диаметру стандартных гофрированных труб из полиамида
• Размер резьбы: M20×1.5 - наружная резьба для фиксации сальников, колпачков или других элементов крепления
• Материал: полиамид PA6.6 - высокопрочный термопластик с отличной химической стойкостью
• Цвет: черный - устойчив к выцветанию, маскирует загрязнения
• Степень защиты: IP66 - полная защита от пыли и мощного струйного водяного потока
• Рабочий температурный диапазон: от -40C до +105C - допускает кратковременные перегревы до +150C
• Устойчивость к УФ-излучению: да - не трескается и не теряет механические свойства на солнце
• Галогены: отсутствуют - безопасна для экологии и соответствует требованиям RoHS
• Тип соединения: защелкивание - быстрая и интуитивная фиксация трубы без инструментов

Совместимость и монтаж

Муфта 45 градусов труба-коробка DKC (ДКС) артикул pal17m20n совместима с гофрированными трубами из полиамида внутренним диаметром до 17 мм. Для достижения степени защиты IP67 необходимо использовать уплотнители PAR или PAPM - они входят в рекомендованный ассортимент производителя. Соединение с трубой осуществляется методом защелкивания: труба вставляется до характерного щелчка. Резьба M20×1.5 позволяет закручивать сальники, заглушки или адаптеры. Крепление к коробке - через резьбу с помощью гайки или фланца. Не требует сверления или клея.

Безопасность и стандарты

Изделие соответствует международным нормам по безопасности и экологичности: не содержит галогенов, что исключает образование токсичных веществ при нагреве или возгорании. Работает в широком температурном диапазоне, включая условия Arctic и жарких цехов. Степень защиты IP66 подтверждена испытаниями по IEC 60529. Серия Octopus прошла сертификацию на соответствие требованиям EN 61386.

Преимущества

• Высокая механическая прочность полиамида - выдерживает нагрузки при монтаже и эксплуатации
• Автоматическое защелкивание - экономит время при сборке, не требует инструментов
• Устойчивость к УФ и химическим средам - долгий срок службы вне помещений
• Низкая теплопроводность - не передает тепло от оборудования к кабелю
• Экологическая безопасность - отсутствие галогенов делает изделие пригодным для переработки

Ограничения применения

Не предназначен для работы с металлическими трубами - материал и форма рассчитаны только на гофрированные полиамидные. Без уплотнителей PAR/PAPM степень защиты снижается до IP65 - не подходит для постоянного контакта с водой. Не следует применять в зонах с частыми ударными нагрузками - хотя полиамид прочный, он не заменяет металлические муфты в тяжелых условиях. Температура выше +105C длительно недопустима - возможна деформация.

Примеры использования

• Подключение гофротруб к распределительному щиту на заводе с высокой запыленностью
• Ввод кабелей в контроллеры на открытых площадках (например, вентиляционные системы)
• Сборка мобильных станций с частыми перемещениями - благодаря легкости и прочности
• Монтаж в пищевой промышленности - материал не выделяет вредных веществ, легко моется

Практические советы

• Перед монтажом проверьте внутренний диаметр вашей гофры - он должен быть ≤17 мм, иначе защелкивание будет слабым
• Для IP67 обязательно используйте уплотнители PAR или PAPM - они обеспечивают герметичность вокруг трубы
• При использовании в холоде (-40C) не применяйте силовые инструменты - полиамид становится более хрупким
• Закручивайте сальник рукой до упора, затем еще на ¼ оборота - переусердствовать не стоит
• Артикул pal17m20n - часть серии Octopus; все комплектующие этой серии взаимозаменяемы и совместимы
