Монтажный комплект муфта 90 грд. труба-коробка DN 17 мм, М20х1,5, полиамид, цвет черный | PACN17M20N DKC ДКС

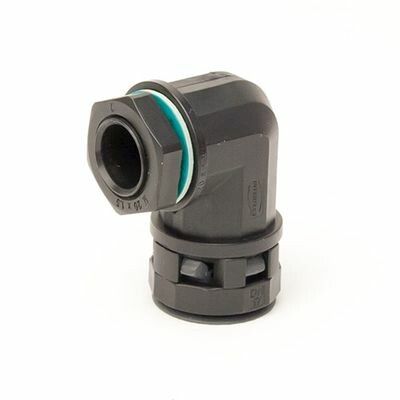

Муфта монтажная 90 градусов труба-коробка DN 17 мм, резьба М20х1,5, полиамид, цвет черный DKC - это элемент для надежного ввода гофрированных труб в электрошкафы, распределительные коробки и оборудование под углом 90°. Бренд DKC предлагает эту муфту в составе серии Octopus, обеспечивая совместимость с системами монтажа на основе полиамида. Артикул pacn17m20n соответствует спецификациям для промышленной автоматизации.

Назначение и область применения

Муфта монтажная 90 градусов труба-коробка DN 17 мм, резьба М20х1,5, полиамид, цвет черный DKC используется для перехода от гофрированной трубы к корпусу оборудования - например, к шкафам управления, распаечным коробкам или панелям. Угол 90° позволяет организовать вертикальный ввод проводов и кабелей, экономя пространство и снижая риск перегибов. Подходит для установки в условиях повышенной запыленности, влажности и вибраций - типично для заводов, конвейеров, станков и систем автоматизации.

Технические характеристики

• Номинальный диаметр трубы: 17 мм
• Резьба: M20×1,5 - внутренняя метрическая, для фиксации гайки и герметичного соединения
• Материал: полиамид PA6.6 - высокопрочная термопластичная смола, устойчивая к механическим нагрузкам и химическим средам
• Цвет: черный
• Степень защиты: IP67 (при использовании уплотнителей PAR/PAPM), IP65 - без них
• Рабочий температурный диапазон: от -40C до +105C; кратковременно выдерживает до +150C
• Тип соединения: защелкивание - быстрая фиксация трубы без инструментов
• Галогены: отсутствуют - соответствие требованиям RoHS

Совместимость и монтаж

Муфта монтажная 90 градусов труба-коробка DN 17 мм, резьба М20х1,5, полиамид, цвет черный DKC совместима с гофрированными трубами из полиамида того же диаметра (DN 17 мм). Для сборки:

• Загрузите трубу в защелкивающийся вход муфты - она фиксируется плотно без клея или зажимов;
• Установите уплотнитель PAR или PAPM внутри резьбового выхода - это повышает степень защиты до IP67;
• Накрутите металлическую гайку (в комплекте) на резьбу M20×1,5 и затяните её до упора - не переусердствуйте, чтобы не деформировать полиамид;
• Подключите к корпусу через отверстие подходящего диаметра - рекомендуемый диаметр отверстия: 20–22 мм.

Не используйте с пластиковыми или PVC-трубами - они не обеспечивают нужную жесткость для защелкивания.

Безопасность и стандарты

• Стандарт IP67 - полная защита от пыли и временного погружения в воду до 1 м на 30 минут
• Отсутствие галогенов - безопасна при горении, соответствует экологическим нормам
• Температурная стойкость подтверждена испытаниями в соответствии с IEC 60068-2

Преимущества

• Защелкивающееся соединение с трубой - монтаж без инструментов, экономия времени
• Высокая прочность полиамида - выдерживает удары, вибрацию и длительные нагрузки
• IP67 с уплотнителями - надежная герметизация даже в сырых и пыльных помещениях
• Устойчивость к широкому диапазону температур - работает в холодильных камерах и рядом с нагревательными элементами
• Черный цвет - маскирует загрязнения, не выгорает под UV-излучением

Ограничения применения

• Не предназначена для использования с трубами большего диаметра - возможен проскальзывание и потеря герметичности
• Без уплотнителей PAR/PAPM - уровень защиты ограничен IP65, что недостаточно для постоянного контакта с водой
• Не следует применять в средах с агрессивными растворителями (например, ацетон, бензол) - материал может набухнуть
• Кратковременная максимальная температура +150C - не является рабочей, только аварийной

Примеры использования

• Ввод кабелей в электрощиты на производстве с частой мойкой оборудования
• Фиксация гофры от датчиков к контроллерам на конвейере
• Монтаж в распределительных коробках на открытых площадках
• Системы автоматического контроля в пищевой промышленности - где важны чистота и отсутствие галогенов

Практические советы

• Обязательно используйте уплотнители PAR или PAPM, если требуется IP67 - без них муфта будет работать лишь как IP65
• Перед монтажом проверьте внутренний диаметр трубы - он должен точно соответствовать 17 мм
• При затяжке гайки применяйте ключ с пределом момента - не более 1,5 Нм, чтобы не треснула резьба в полиамиде
• Артикул pacn17m20n - единственный в линейке DKC с этой комбинацией угла, диаметра и резьбы - не путайте с аналогами других серий
• Храните в сухом месте - хотя полиамид устойчив к влаге, длительное намокание может снизить прочность защелки
