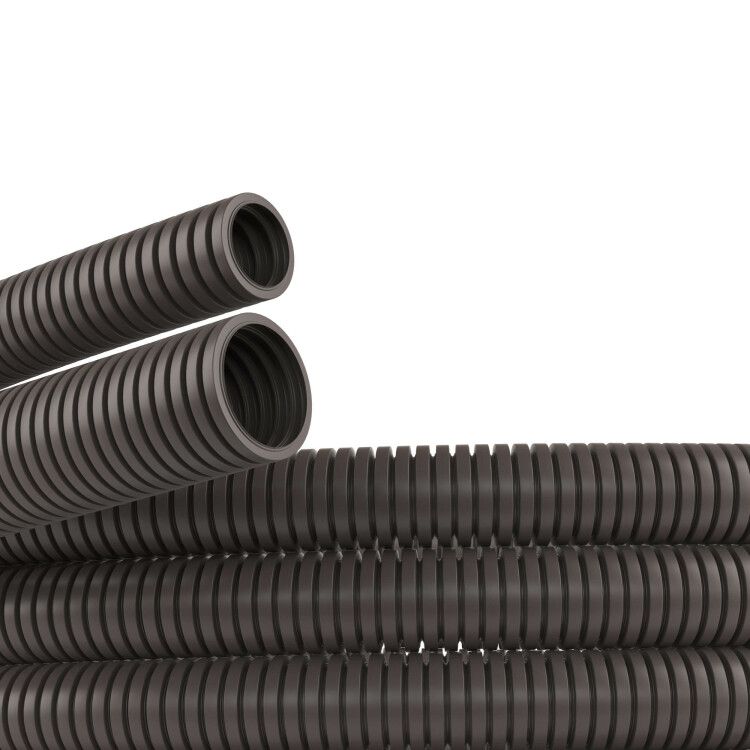

Труба гофрированная ПА 6 d17мм dвнутр.16.8мм dвнешн.21.2мм без протяжки ПВ-0 темн. сер. (уп.50м) DKC PA601721F0 ДКС

Труба гофрированная полиамидная ПА 6 DN17мм от DKC (ДКС), артикул pa601721f0, предназначена для защиты кабелей и проводов в жестких промышленных условиях - выдерживает перепады температур, влагу, масло и механические воздействия, не требует дополнительной защиты при скрытой прокладке.

Назначение и область применения

Труба гофрированная полиамидная ПА 6 DN17мм используется для защиты силовых, сигнальных и коммуникационных кабелей от механических повреждений, пыли, влаги и химически активных сред. Подходит для прокладки в промышленном оборудовании, системах автоматизации, телекоммуникациях, объектах недвижимости. Применяется там, где важны надежность, долговечность и огнебезопасность.

Технические характеристики

• Материал: Полиамид 6 - высокопрочный термопластик с отличной химической стойкостью
• Номинальный диаметр: 17 мм (внутренний диаметр 16,8 мм, наружный - 21,2 мм)
• Степень защиты: IP68 - полная герметичность против пыли и длительного погружения в воду
• Температура эксплуатации: от –60 C до +105 C
• Температура монтажа: от –40 C до +105 C
• Класс воспламеняемости: UL94 V0 - материал самозатухающий, не поддерживает горение
• Маслостойкость: Да - не разрушается при контакте с маслами, смазками, техническими жидкостями
• Устойчивость к УФ: Да - не трескается и не выцветает под солнечным светом
• Прочность на разрыв: 300 Н (статическая), 200 Н (динамическая)
• Статический радиус изгиба: 35 мм - минимальный допустимый радиус при статическом изгибе
• Гибкость: Высокая - легко формируется вокруг препятствий
• Продольные прорези: Есть - позволяют удобно вводить/выводить кабели без демонтажа
• Длина бухты: 50 метров
• Цвет: Тёмно-серый
• Содержание галогенов: Да - при горении выделяются галогенные газы; не рекомендуется для закрытых помещений с людьми при пожаре
• Ударопрочность: Высокая - выдерживает удары при монтаже и эксплуатации

Совместимость и монтаж

Труба гофрированная полиамидная ПА 6 DN17мм совместима с любыми кабелями и проводами, имеющими внешний диаметр до 14–15 мм. Для прокладки нескольких кабелей проверьте суммарный диаметр - он не должен превышать 70% внутреннего объема трубы. Монтаж возможен как в скрытом, так и в открытом исполнении. Продольные прорези позволяют вставлять кабели после установки трубы - достаточно раскрыть её и защелкнуть обратно. Крепление осуществляется с помощью хомутов, клипс или клеевых точек на поверхности из несгораемых материалов.

Безопасность и стандарты

• Соответствует требованиям UL94 V0 - класс огнестойкости для промышленного оборудования
• IP68 обеспечивает безопасную работу во влажных и запыленных помещениях
• Не содержит фталатов, но содержит галогены - не применяйте в местах с постоянным пребыванием людей без принудительной вентиляции

Преимущества

• Высокая прочность и долговечность даже при экстремальных температурах
• Устойчивость к маслу, щелочам и большинству промышленных растворителей
• Автономная защита от УФ - не нуждается в дополнительной оболочке
• Легкий вес и гибкость снижают усилия при монтаже
• Продольные прорези экономят время при замене или добавлении кабелей

Ограничения применения

• Не предназначен для открытой прокладки в движущихся частях машин, на вибрирующих поверхностях или в условиях динамических нагрузок
• Не использовать в транспортных средствах при открытом расположении вне кузова
• Запрещено применять в помещениях с постоянным пребыванием людей без системы вентиляции - из-за содержания галогенов при возгорании
• Не рассчитана на давление выше атмосферного - не является напорной трубой
• Не следует перегибать радиусом менее 35 мм - риск повреждения стенок

Примеры использования

• Защита кабелей управления на станках ЧПУ
• Прокладка сигналов в системах автоматизации цехов
• Кабельная защита в шкафах управления, распределительных щитах
• Скрытая прокладка в фальшполах и фальшстенах серверных комнат
• Обвязка кабелей на промышленных роботах (при условии отсутствия вибраций)

Практические советы

• Перед монтажом проверьте, что наружный диаметр трубы (21,2 мм) свободно проходит через крепления и каналы
• При использовании в холоде ниже –40 C нагрейте трубу до комнатной температуры - она станет более эластичной
• Для многократного доступа к кабелям используйте трубу с продольными прорезями - не надо резать или разбирать всю трассу
• При прокладке в пустотах фальшконструкций оставляйте запас длины на 10–15%, чтобы компенсировать изгибы
• Не перегружайте трубу - максимальное количество кабелей определяйте по сумме их диаметров, а не по числу
• Для длинных трасс с несколькими изгибами лучше использовать несколько коротких участков, чем одну длинную - так легче обслуживать
