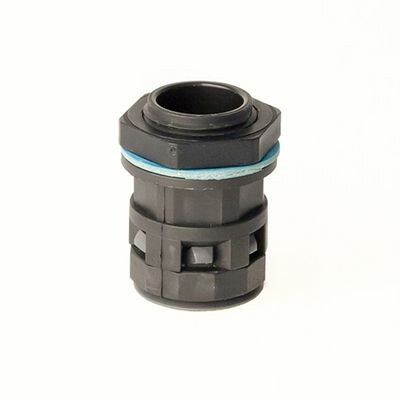

Монтажный комплект муфта труба-коробка DN 17 мм, М20х1,5, полиамид, цвет черный | PACM17M20N DKC ДКС

Монтажный комплект муфта труба-коробка DKC (ДКС) артикул pacm17m20n предназначен для герметичного ввода гофрированных полиамидных труб в электрошкафы, распределительные коробки и оборудование. Выполнен из прочного полиамида, обеспечивает степень защиты IP67 при использовании с уплотнителями и подходит для жестких условий эксплуатации.

Назначение и область применения

Монтажный комплект муфта труба-коробка DKC pacm17m20n используется для соединения гофрированных труб диаметром 17 мм с корпусами, шкафами, щитками и распаечными коробками. Обеспечивает герметичный проход проводов и кабелей, защищает внутренние элементы от пыли, влаги и механических повреждений. Подходит для установки на промышленном оборудовании, автоматизированных линиях, системах управления и внешних устройствах, где требуется высокая защита от окружающей среды.

Технические характеристики

• Диаметр трубы: 17 мм
• Размер резьбы: M20×1,5 - метрическая, внутренняя, совместима с гайками и фитингами этого стандарта
• Материал корпуса и резьбы: полиамид PA6.6 - высокопрочный термопластик с хорошей химической стойкостью
• Цвет: черный
• Степень защиты: IP67 (при использовании с уплотнителями PAR/PAPM), IP65 - без них
• Рабочая температура: от -40 C до +105 C; кратковременно выдерживает до +150 C
• Галогены: отсутствуют - соответствует требованиям RoHS и экологическим нормам
• Исполнение: прямолинейное - труба вводится перпендикулярно поверхности корпуса

Совместимость и монтаж

Комплект состоит из трех элементов: самой муфты, уплотнительной прокладки и металлической гайки с резьбой M20×1,5. Для достижения степени защиты IP67 необходимо использовать уплотнители PAR или PAPM - они обеспечивают плотную посадку вокруг трубы. Установка выполняется просто: муфта вставляется в отверстие корпуса, гайка затягивается снаружи, а уплотнитель сжимается между муфтой и стенкой. Гофрированная труба вводится через центральное отверстие - она должна иметь наружный диаметр около 17 мм. Не используйте трубы большего диаметра - это нарушит герметичность.

Безопасность и стандарты

• Соответствует стандартам IEC 60529 (классификация IP-защиты)
• Не содержит галогенов - безопасен при возгорании, не выделяет токсичных паров
• Работает в широком температурном диапазоне - подходит для холодных регионов и нагреваемых зон
• Устойчив к маслам, смазкам и многим химикатам благодаря составу полиамида PA6.6

Преимущества

• Высокая механическая прочность материала - не трескается при ударах и вибрациях
• IP67 - защита от пыли и временного погружения в воду, что важно для влажных и запыленных помещений
• Легкий вес и простота монтажа - не требует специальных инструментов
• Экологически безопасный материал - можно утилизировать без особых ограничений
• Подходит для серийного производства - рекомендован производителем для массового применения

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - IP67 допускает лишь временное воздействие воды
• Требует обязательного использования уплотнителей PAR/PAPM для получения IP67 - без них уровень защиты снижается до IP65
• Не подходит для труб с диаметром более 17 мм - возможны протечки и потеря герметичности
• Полиамид менее устойчив к длительному воздействию сильных растворителей - избегайте контакта с ацетоном, бензолом и аналогичными веществами

Примеры использования

• Ввод гофрированной трубы в силовой шкаф на заводе
• Подключение датчиков к распределительным коробкам на конвейере
• Фиксация кабелей в контроллерах промышленной автоматизации
• Монтаж в условиях повышенной влажности - пищевые цеха, мойки, улицы
• Замена устаревших металлических вводов в новых проектах - легче, коррозионностойкий, не требует окраски

Практические советы

• Перед монтажом проверьте, чтобы гофрированная труба имела точный наружный диаметр 17 мм - даже 0,5 мм лишнего могут вызвать утечку
• Обязательно используйте уплотнители PAR или PAPM, если нужна защита IP67 - без них комплект работает только как IP65
• Затягивайте гайку руками до упора, затем слегка - не переусердствуйте, чтобы не деформировать полиамидную резьбу
• При работе в условиях частых температурных колебаний (например, на улице) убедитесь, что все элементы собраны без люфтов - это предотвращает образование конденсата внутри
• Артикул pacm17m20n - часть серии Octopus от DKC - совместим с другими изделиями этой линейки, что упрощает замену и пополнение запасов
