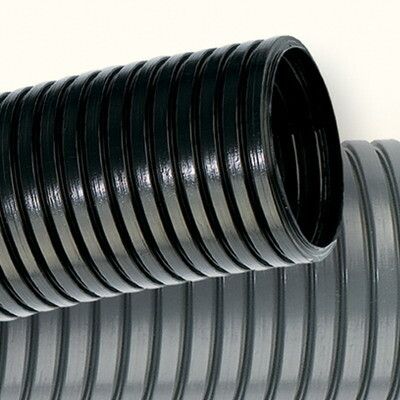

Труба гофрированная ПА 6 d17мм dвнутр.16.8мм dвнешн.21.2мм без протяжки ПВ-2 черн. (уп.50м) DKC PA601721F2 ДКС

Труба гибкая гофрированная полиамид 6, диаметр 17 мм, диаметр внутренний 16,8 мм, диаметр наружный 21,2 мм, черная, ПВ-2, упаковка 50 м от DKC (ДКС) - это надежная защита кабелей и проводов в условиях высоких механических нагрузок, агрессивной среды и экстремальных температур. Артикул pa601721f2 относится к серии Octopus и предназначена для промышленного использования.

Назначение и область применения

Труба гибкая гофрированная полиамид 6 используется для защиты кабелей и проводов от механических повреждений, пыли, влаги, масла, химикатов и ультрафиолетового излучения. Подходит для прокладки как внутри, так и снаружи оборудования. Применяется в системах автоматизации, на конвейерах, в робототехнике, в транспорте и других зонах с вибрацией, динамическими нагрузками и агрессивными условиями.

Технические характеристики

• Наружный диаметр: 21,2 мм
• Внутренний диаметр: 16,8 мм
• Номинальный диаметр: 17 мм - позволяет пропускать кабели с внешним диаметром до ~15–16 мм
• Длина бухты: 50 метров
• Материал: полиамид 6 - термостойкий, химически стойкий пластик
• Цвет: черный - обеспечивает устойчивость к УФ-излучению
• Степень защиты: IP68 - полная герметичность от пыли и длительное погружение в воду
• Температурный диапазон: от –40 C до +105 C - работает в холодных и жарких средах
• Статический радиус изгиба: 35 мм - минимальный допустимый радиус изгиба при фиксированном положении
• Прочность на разрыв: 600 Н - выдерживает значительные растягивающие усилия
• Ударопрочность: уровень 4 - высокая стойкость к ударам и сдавливанию
• Класс горючести UL94: V2 - самозатухающий материал, но не полностью негорючий
• Содержание галогенов: отсутствует - безопаснее при возгорании
• Маслостойкость: да - не разрушается при контакте с минеральными и синтетическими маслами
• Продольные прорези: есть - позволяют легко вставить кабель без демонтажа системы
• Обшивка: отсутствует - легче и гибче, чем с оплеткой

Совместимость и монтаж

Труба гибкая гофрированная полиамид 6 совместима со всеми типами силовых и слаботочных кабелей, подходящими по диаметру. Монтаж возможен вручную - благодаря продольным прорезям кабель можно ввести даже после установки трубы. Для фиксации используйте хомутики, крепления или направляющие. Не требует специальных инструментов. Учитывайте минимальный радиус изгиба 35 мм - перегибы снижают долговечность. При прокладке в местах с частыми движениями (например, в роботах) избегайте постоянного изгибания в одной точке.

Безопасность и стандарты

Соответствует ТУ 2247-024-47022248-2009. Класс горючести UL94 V2 соответствует требованиям к самозатухающим материалам. Отсутствие галогенов снижает риск образования токсичных газов при нагреве. Сертифицирована для работы в промышленных условиях с повышенными требованиями к безопасности.

Преимущества

• Высокая гибкость и устойчивость к циклическим изгибам - идеально для подвижных участков
• Широкий температурный диапазон - работает в суровых климатических условиях
• Защита IP68 - надежна в сырых, пыльных и подводных средах
• Устойчивость к маслу, химикатам и УФ - сохраняет целостность вне помещений и в агрессивных производствах
• Продольные прорези - ускоряют монтаж и замену кабеля
• Легкий вес и отсутствие металлических элементов - удобство транспортировки и установки

Ограничения применения

Не рекомендуется использовать в условиях постоянного динамического изгиба с радиусом меньше 35 мм - это вызывает быстрое усталостное разрушение материала. Не подходит для прокладки в местах с острыми кромками без дополнительной защиты - гофра может порваться. Класс горючести V2 не гарантирует полной негорючести - не применяйте там, где возможен открытый огонь. Не предназначен для прокладки под напряжением выше класса изоляции кабеля - труба защищает только механически, не является электроизолятором.

Примеры использования

• Защита кабелей управления в промышленных роботах
• Прокладка сигнальных линий на конвейерных лентах
• Защита проводов в автомобилях, железнодорожном оборудовании
• Кабельные трассы на открытом воздухе - солнце, дождь, перепады температур
• Подключение датчиков в пищевой, химической и металлургической промышленности

Практические советы

• Перед монтажом проверьте, что внешний диаметр кабеля не превышает 15–16 мм - иначе он будет туго входить или деформирует трубу
• При использовании в вибрирующих зонах закрепляйте трубу через каждые 30–50 см - предотвращает перегибы и трение
• Для длинных трасс с несколькими изгибами рассчитывайте запас длины - гофра немного удлиняется при изгибе
• Не используйте инструменты с острыми краями для раскрытия прорези - лучше аккуратно разорвать руками
• Храните бухты в сухом месте, избегая прямого солнца - хотя труба устойчива к УФ, длительное воздействие может ослабить поверхность
• Артикул pa601721f2 - выбирайте этот вариант, когда нужна максимальная прочность и широкий температурный диапазон среди труб диаметром 17 мм
