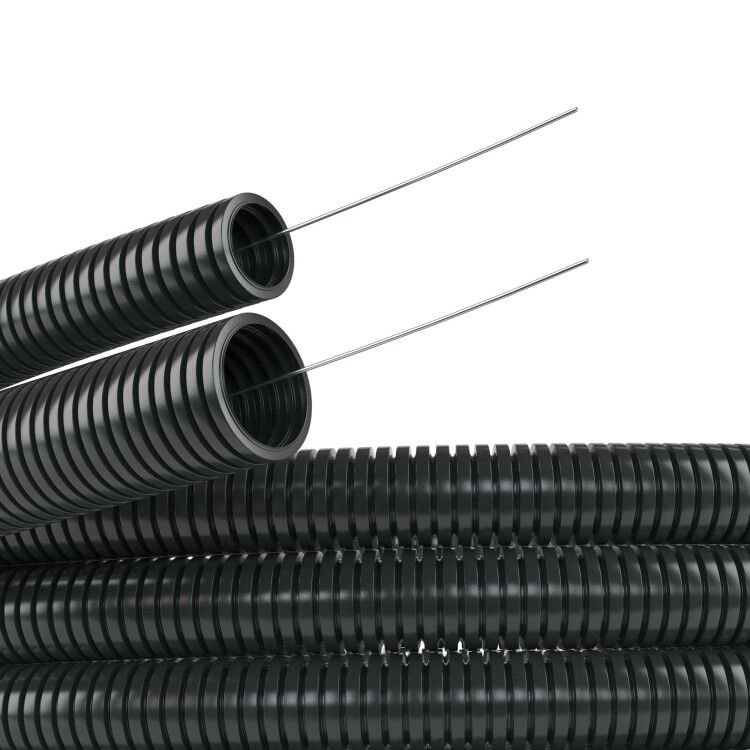

Труба гофрированная ПА 6 d17мм dвнутр.16.8мм dвнешн.21.2мм с протяжкой ПВ-2 черн. (уп.50м) DKC PA611721F2 ДКС

Труба гофрированная полиамидная DN17мм, ПВ-2, диаметр внутренний 16,8 мм, диаметр наружный 21,2 мм, цвет чёрный, с протяжкой от DKC (ДКС) — это надёжная защита для кабелей и проводов в жестких промышленных условиях. Благодаря материалу из полиамида, высокой гибкости и наличию протяжки, она легко монтируется даже в сложных трассах, обеспечивая долгую службу при экстремальных температурах и агрессивной среде.

Назначение и область применения

Труба гофрированная полиамидная DN17мм предназначена для защиты кабелей и проводов от механических повреждений, пыли, влаги, масла, химикатов и других агрессивных веществ. Подходит для прокладки как внутри, так и снаружи оборудования. Часто применяется в робототехнике, на конвейерах, в системах автоматизации, на транспорте и в местах с постоянными вибрациями. Особенно эффективна при открытой прокладке там, где есть риск ударов, перегибов или контакта с агрессивными средами.

Технические характеристики

• Материал: полиамид (PA6) — прочный, термостойкий и химически стойкий пластик
• Номинальный диаметр: 17 мм
• Внутренний диаметр: 16,8 мм — позволяет свободно пропускать кабели до 14–15 мм в диаметре
• Наружный диаметр: 21,2 мм — определяет требуемые зазоры при установке
• Температура эксплуатации: от –40 °C до +105 °C — работает в холодных цехах и рядом с нагреваемыми элементами
• Степень защиты: IP68 — полностью герметична против пыли и длительного погружения в воду
• Прочность на разрыв: 600 Н, на сжатие: 250 Н — выдерживает значительные внешние нагрузки
• Радиус изгиба (статический): 35 мм — можно гнуть без потери целостности
• Ударопрочность: уровень 4 — устойчива к механическим ударам
• Маслостойкость: да — не разрушается при контакте с минеральными и синтетическими маслами
• Устойчивость к УФ-излучению: да — не стареет на солнце, подходит для наружной прокладки
• Не содержит галогенов — безопасна при горении, не выделяет токсичных паров
• Класс воспламеняемости UL94: V2 — самозатухающая, но не препятствует распространению пламени
• Длина бухты: 50 метров — удобна для крупных объектов
• Продольные прорези: да — позволяют легко открывать и закрывать трубу без снятия с кабелей
• Цвет: чёрный — снижает видимость, хорошо сочетается с металлическими поверхностями

Совместимость и монтаж

Труба гофрированная полиамидная DN17мм совместима со всеми типами силовых и сигнальных кабелей, имеющих наружный диаметр до 14–15 мм. Протяжка уже встроена — её можно использовать для затяжки кабелей через всю длину трубы. Монтаж возможен вручную: достаточно раскрыть продольную щель, поместить кабели и защелкнуть трубу. Для фиксации используйте хомутики, крепления или специальные держатели. Не требуется инструмент — всё делается без сверления и резки. Обращайте внимание на радиус изгиба: минимальный 35 мм — не допускайте более острых поворотов, чтобы не повредить стенки трубы.

Безопасность и стандарты

Труба соответствует ТУ 2247-024-47022248-2009. Соответствует требованиям безопасности для промышленного оборудования. Класс воспламеняемости V2 по UL94 указывает на способность самозатухать после удаления источника огня. Отсутствие галогенов делает её безопасной для помещений с людьми и чувствительной электроникой. IP68 гарантирует работу в сырых, пыльных и влажных средах, включая мойки и технологические зоны с частым мытьём.

Преимущества

• Высокая гибкость и малый радиус изгиба — подходят для сложных маршрутов
• Встроенная протяжка — экономит время при прокладке кабелей
• Широкий температурный диапазон — работает в любых климатических условиях
• Защита от масла, химии и УФ — увеличивает срок службы на 30–50% по сравнению с ПВХ аналогами
• Продольные прорези — позволяют менять кабели без демонтажа всей системы
• Лёгкий вес — снижает нагрузку на крепления и упрощает транспортировку

Ограничения применения

Труба не предназначена для прокладки в условиях постоянного давления выше 250 Н (например, в напорных трубопроводах). Не рекомендуется применять в средах с открытым пламенем или при температурах выше +105 °C — материал начнёт деформироваться. Также не следует использовать в качестве основной несущей конструкции — она защищает, но не несёт нагрузку. Класс V2 по UL94 означает, что при возгорании пламя может распространяться — поэтому не используется в помещениях с запретом на горючие материалы класса V0.

Примеры использования

• Защита кабелей управления в роботизированных манипуляторах
• Прокладка сигналов на конвейерных линиях с вибрацией
• Обвязка кабелей в электрошкафах, расположенных вне помещений
• Защита проводов в автопроме — под капотом, в колёсных арках
• Прокладка в пищевой промышленности — устойчива к моющим средствам и воде
• Аппараты для медицинской диагностики — благодаря отсутствию галогенов

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы (16,8 мм) — он должен быть больше наружного диаметра кабеля минимум на 1–2 мм
• При использовании нескольких труб в одной трассе соблюдайте шаг крепления — не более 50 см, особенно в зонах вибраций
• Если кабель слишком плотный — используйте смазку на основе силикона для облегчения протяжки
• На открытом воздухе — не забудьте закрыть торцы труб специальными заглушками, чтобы предотвратить попадание воды
• При замене кабеля — просто раскройте продольную щель, не снимайте трубу с места
• Храните бухты в сухом месте, избегайте прямого солнечного света — хотя труба УФ-стойкая, длительное воздействие может ускорить старение
