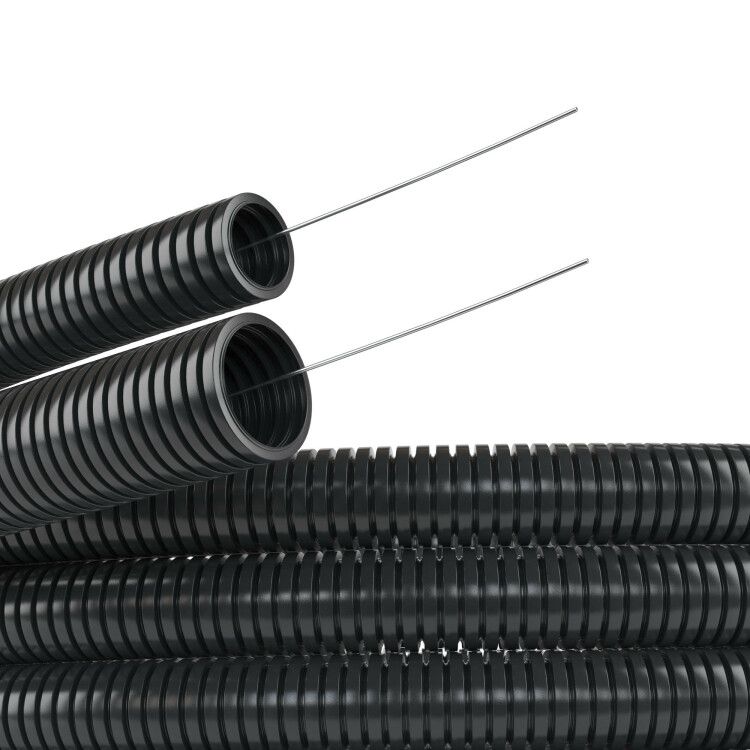

Труба гофрированная ПА 6 d23мм dвнутр.22.6мм dвнешн.28.5мм с протяжкой ПВ-2 черн. (уп.50м) DKC PA612329F2 ДКС

Труба гофрированная полиамидная ПА 6 DN23мм, ПВ-2, диаметр внутренний 22,6 мм, диаметр наружный 28,5 мм, цвет чёрный, с протяжкой от DKC (ДКС) предназначена для надёжной защиты кабелей и проводов в жестких промышленных условиях — от вибраций и химического воздействия до экстремальных температур. Артикул pa612329f2 входит в серию Octopus и рассчитана на длительную работу в сложных средах.

Назначение и область применения

Эта труба используется для защиты силовых и сигнальных кабелей от механических повреждений, пыли, влаги, масла, химикатов и ультрафиолетового излучения. Подходит для прокладки как внутри, так и снаружи оборудования. Часто применяется в робототехнике, на конвейерах, в станках, в транспортных системах и других зонах с высокими динамическими и вибрационными нагрузками. Особенно эффективна там, где требуется гибкость и долговечность при постоянном движении или перегибе кабелей.

Технические характеристики

• Материал: Полиамид 6 (PA6) — термопластичный материал с высокой механической прочностью и химической стойкостью.
• Номинальный диаметр: 23 мм (DN23); внутренний диаметр — 22,6 мм, наружный — 28,5 мм.
• Степень защиты: IP68 — полная герметизация от пыли и возможность длительного погружения в воду.
• Температурный диапазон: от –40 °C до +105 °C — работает в холодных складах и нагретых цехах.
• Гибкость: высокая — позволяет прокладывать трассы с малым радиусом изгиба (минимальный статический радиус — 50 мм).
• Прочностные показатели: разрыв — 600 Н, сжатие — 250 Н; ударопрочность класса 4 — выдерживает сильные внешние воздействия.
• Длина бухты: 50 метров — удобна для крупных объектов.
• Цвет: чёрный — обеспечивает устойчивость к УФ-излучению и маскировку в промышленной среде.
• Протяжка: есть — упрощает затяжку кабеля через всю длину трубы.
• Продольные прорези: да — позволяют легко открывать и закрывать трубу без её разрезания, что ускоряет монтаж и замену кабелей.
• Класс горючести: UL94 V2 — самозатухающий, но не полностью негорючий материал.
• Содержание галогенов: да — не соответствует требованиям Halogen-Free, важно учитывать при работе в чувствительных к токсичным газам средах.
• Обшивка: отсутствует — снижает вес и стоимость, но требует осторожности при установке в местах с риском abrasion.

Совместимость и монтаж

Труба совместима со всеми типами кабелей и проводов, включая силовые, контрольные и Ethernet. Протяжка позволяет легко вводить кабель даже в длинные участки. Для монтажа используйте фитинги и крепления, подходящие по наружному диаметру 28,5 мм. Продольные прорези позволяют устанавливать трубу поверх уже смонтированных кабелей — без необходимости их демонтажа. Минимальный радиус изгиба 50 мм — не допускайте более резких перегибов во время работы. Крепите трубу с шагом не более 1–1,5 м в зонах с вибрацией.

Безопасность и стандарты

Произведена по ТУ 2247-024-47022248-2009. Соответствует требованиям к защите от пыли и воды (IP68). Класс горючести UL94 V2 указывает на способность материала самотушиться после удаления источника пламени, но не исключает распространение огня при длительном воздействии. Материал содержит галогены — не рекомендуется для применений, где запрещено выделение токсичных газов при возгорании (например, в метро, тоннелях, судах).

Преимущества

• Высокая устойчивость к маслу, кислотам, щелочам и другим агрессивным средам.
• Не боится ультрафиолета — можно использовать на открытом воздухе без потери свойств.
• Гибкость и прочность обеспечивают долгую службу даже при частых изгибах.
• Протяжка и продольные прорези значительно ускоряют монтаж и обслуживание.
• Широкий температурный диапазон делает её универсальной для любых климатических условий.

Ограничения применения

• Не подходит для помещений с жёсткими требованиями к отсутствию галогенов (например, в системах безопасности общественного транспорта или ядерных объектах).
• Отсутствие обшивки увеличивает риск истирания при контакте с шершавыми поверхностями — в таких случаях лучше использовать трубу с оплеткой.
• Не предназначен для прокладки в земле без дополнительной защиты — не рассчитана на давление грунта.
• При температурах ниже –40 °C материал становится менее эластичным — избегайте резких изгибов в мороз.

Примеры использования

• Защита кабелей управления в роботизированных манипуляторах на заводах.
• Прокладка сигналов между станками в автоматизированном цехе с вибрациями.
• Кабельная трасса на открытом воздухе — например, на освещении или камерах наблюдения.
• Защита проводов в автопроме — под капотом, в дверях, на подвеске.
• Прокладка в пищевой промышленности — устойчива к мойкам и моющим средствам.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы (22,6 мм) был больше суммарного диаметра всех кабелей — не забивайте трубу полностью, оставьте 20–30 % свободного объема для теплоотвода и будущего обслуживания.
• При использовании в местах с частыми движениями (роботы, конвейеры) контролируйте состояние протяжки — она может износиться при многократных циклах.
• Для быстрого доступа к кабелям используйте продольные прорези: просто раскройте трубу, введите/заменив кабель, затем снова защелкните.
• При прокладке в условиях сильного перегрева (>90 °C) убедитесь, что кабели внутри тоже рассчитаны на такие температуры — труба выдерживает, но не все кабели.
• Храните бухты в сухом месте, избегайте прямого солнца — хотя труба УФ-стойкая, длительное воздействие может ускорить старение.
