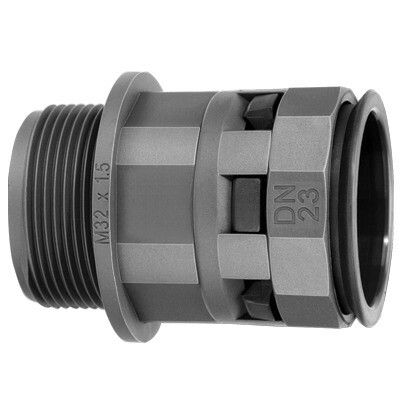

Переходник труба-коробка DN 23мм М32х1.5 полиамид черн. IP66 DKC PAM23M32N ДКС

Муфта труба-коробка DKC (ДКС) артикул pam23m32n из полиамида обеспечивает герметичный ввод гофрированных труб в электрооборудование, сохраняя степень защиты IP66 даже в условиях повышенной запыленности и влаги. Эта муфта предназначена для профессионального монтажа в промышленных и коммунальных системах.

Назначение и область применения

Муфта труба-коробка DKC pam23m32n используется для соединения гофрированных полиамидных труб с корпусами, шкафами, распределительными коробками и другими устройствами. Она защищает внутреннюю проводку от внешних факторов - пыли, брызг воды, механических повреждений. Подходит для установки на станках, конвейерах, автоматизированных линиях, в помещениях с высокой влажностью или на улице.

Технические характеристики

• Номинальный диаметр: 23 мм - соответствует внешнему диаметру стандартных гофрированных труб из полиамида
• Резьба: M32×1,5 - метрическая резьба для фиксации с ответным элементом (например, с крышкой шкафа или переходником)
• Материал: полиамид PA6.6 - прочный, химически стойкий термопластик, выдерживающий нагрузки и перепады температур
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Диапазон температур: от -40 C до +105 C - работает в холодных и жарких средах; кратковременно выдерживает до +150 C
• Устойчивость к УФ: да - не выцветает и не теряет прочность под прямыми солнечными лучами
• Цвет: черный - маскирует загрязнения, подходит для промышленной эстетики
• Галогены: отсутствуют - безопасна для экологических норм и при переработке
• Исполнение: прямолинейное - позволяет вести трубы прямо без угловых решений

Совместимость и монтаж

Муфта DKC pam23m32n совместима с гофрированными трубами из полиамида, имеющими наружный диаметр около 23 мм. Для достижения степени защиты IP66 достаточно плотной посадки трубы в муфту. Для IP67 требуется использование уплотнителей PAR или PAPM - они входят в комплектацию отдельно. Резьба M32×1,5 позволяет закручивать муфту в стандартные резьбовые отверстия на шкафах и коробках. Не требует специальных инструментов - монтаж выполняется руками или гаечным ключом.

Безопасность и стандарты

Муфта соответствует требованиям к материалам без галогенов, что важно для соблюдения экологических норм (RoHS, REACH). Высокий класс защиты IP66 подтверждает соответствие международному стандарту IEC 60529. Диапазон рабочих температур делает её пригодной для использования в соответствии с требованиями EN 61386-1 для электромонтажных систем.

Преимущества

• Высокая механическая прочность полиамида - не трескается при ударах и вибрациях
• Не боится химических веществ - устойчива к маслам, смазкам, растворителям
• Легко монтируется - не нуждается в сварке, клее или дополнительных креплениях
• Долговечность - срок службы более 15 лет при правильном использовании
• Экономия места - компактная форма снижает необходимый зазор вокруг ввода

Ограничения применения

• Не предназначен для ввода металлических или ПВХ труб - только полиамидные гофры с диаметром ~23 мм
• IP66 достигается только при плотной посадке трубы; при слабом контакте защита снижается
• При температурах выше +105 C длительное время возможна деформация материала
• Не рекомендуется использовать в местах постоянного погружения в воду - для этого нужна IP67 с уплотнителем

Примеры использования

• Ввод гофрированной трубы в силовой шкаф на заводе с частыми мойками
• Подключение датчиков к распределительной коробке на открытой площадке
• Прокладка кабелей в технологическом оборудовании с высокой вибрацией
• Монтаж освещения на улице, где есть риск попадания дождевой воды

Практические советы

• Перед монтажом проверьте внешний диаметр вашей трубы - он должен точно подходить под 23 мм, иначе будет просачивание
• Если вам нужна защита IP67 - обязательно используйте уплотнители PAR/PAPM, которые продаются отдельно
• Затягивайте муфту равномерно - перекос может нарушить герметичность
• При работе в условиях сильного нагрева (например, рядом с печью) контролируйте температуру поверхности - не допускайте долговременного превышения +105 C
• Артикул pam23m32n - единственный в линейке Octopus с такой комбинацией резьбы и диаметра; другие модели имеют другую резьбу или размер
