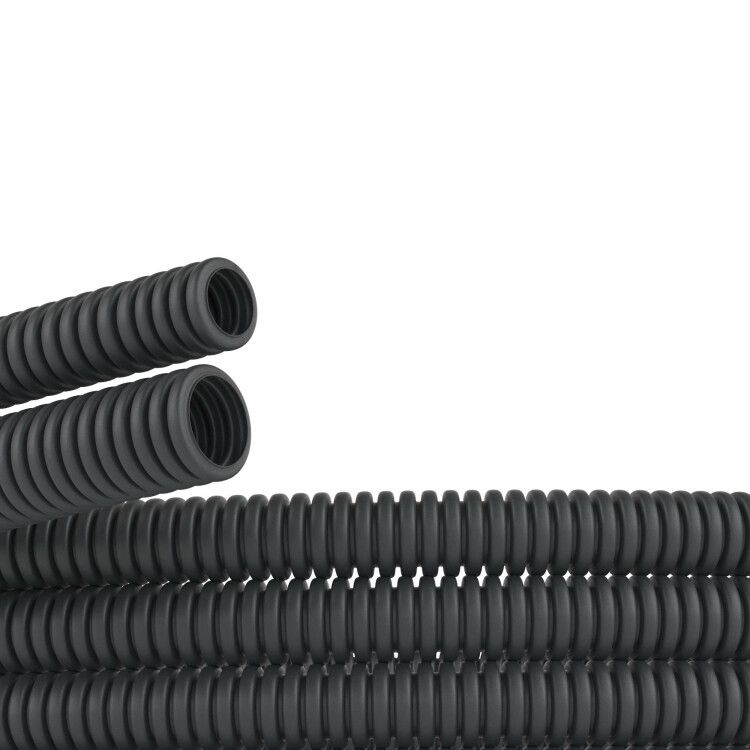

Труба гофрированная ПА 6 d23мм dвнутр.22.6мм dвнешн.28.5мм без протяжки безгалоген. (HF) RoHS HB черн. (уп.50м) DKC PA602329HB ДКС

Труба гофрированная полиамид 6, HF, DN23мм, Dвн 22,6 мм, Dнар 28,5 мм, цвет чёрный, без протяжки, DKC - жестко-гибкий защитный канал из полиамида 6 для прокладки кабелей и проводов в условиях механических нагрузок, вибраций и агрессивной среды. Применяется в промышленном оборудовании, робототехнике и автоматизации. Артикул pa602329hb, бренд DKC.

Назначение и область применения

Труба гофрированная полиамид 6, HF, DN23мм, Dвн 22,6 мм, Dнар 28,5 мм, цвет чёрный, без протяжки, DKC используется для защиты кабельных сборок от внешних воздействий: механических повреждений, пыли, влаги, масла, химикатов и ультрафиолета. Подходит для прокладки в местах с динамическими и вибрационными нагрузками - например, на подвижных частях станков, роботах, конвейерах, панелях управления. Может использоваться как внутри, так и снаружи металлических корпусов. Наличие продольных прорезей позволяет легко открывать и закрывать трубу при монтаже без снятия с кабелей.

Технические характеристики

• Номинальный диаметр: 23 мм (внутренний диаметр 22,6 мм, наружный - 28,5 мм)
• Материал: полиамид 6 (PA6) - термопластичный полимер с высокой прочностью и стойкостью к перегрузкам
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Температурный диапазон: от –25 C до +105 C - работает в холодных цехах и рядом с нагреваемыми элементами
• Прочность на разрыв: 300 Н - выдерживает значительные растягивающие усилия
• Статический радиус изгиба: 55 мм - минимальный допустимый радиус изгиба при фиксированной установке
• Длина бухты: 50 метров - удобно для крупных объектов
• Цвет: черный - устойчив к УФ-излучению, не выгорает на солнце
• Класс горючести UL94: HB - медленно горит, самотушится при удалении источника пламени
• Маслостойкость: да - не разрушается при контакте с минеральными и синтетическими маслами
• Высокоскользящий внутренний слой - снижает трение при протяжке кабелей
• Нормативный документ: ТУ 2247-024-47022248-2009
• Гарантийный срок: 18,75 лет (225 месяцев)

Совместимость и монтаж

Труба гофрированная полиамид 6, HF, DN23мм, Dвн 22,6 мм, Dнар 28,5 мм, цвет чёрный, без протяжки, DKC не имеет встроенной протяжки - кабели необходимо заводить через открытые продольные прорези. Для этого достаточно раскрыть трубу, поместить кабельную группу и защелкнуть её обратно. Благодаря гибкости и эластичности материала, труба легко адаптируется к сложным траекториям. Установка возможна с помощью хомутов, креплений или крепежных планок. Не требует специальных инструментов. Диаметр 23 мм подходит для кабелей с суммарным сечением до 10–12 мм2 (например, несколько силовых или сигнальных жил).

Безопасность и стандарты

Труба соответствует требованиям RoHS - содержит ограниченное количество запрещённых токсичных веществ. Класс горючести UL94 HB указывает на умеренную огнестойкость: материал не распространяет пламя активно, но не предназначен для зон с риском возгорания. Гарантированная долговечность - более 18 лет при соблюдении условий эксплуатации. Содержание галогенов есть - значит, при пожаре возможно выделение токсичных газов; не рекомендуется для замкнутых помещений с людьми без принудительной вентиляции.

Преимущества

• Высокая гибкость и устойчивость к износу - подходит для подвижных систем
• Защита IP66 - надёжная герметизация от пыли и водных струй
• Устойчивость к УФ-излучению - можно использовать на улице и в светлых помещениях
• Маслостойкость - сохраняет целостность даже в окружении смазочных материалов
• Высокоскользящий внутренний слой - уменьшает риск повреждения изоляции кабелей при протяжке
• Длинная бухта (50 м) - экономит время на соединениях и сводах
• Долгий гарантийный срок - 225 месяцев

Ограничения применения

• Не подходит для прокладки в зонах с постоянным открытым пламенем или экстремально высокими температурами (>105 C)
• Содержит галогены - не применяется в системах, где требуется “halogen free” (например, метро, суда, медицинские учреждения)
• Отсутствие протяжки требует ручного монтажа - неэффективно при массовой прокладке с уже готовыми кабелями
• Не рассчитана на давление - не является трубопроводом для жидкостей или газов
• При температурах ниже –25 C становится менее эластичной - осторожно при работе в морозах

Примеры использования

• Защита кабелей питания и управления на промышленных роботах-манипуляторах
• Прокладка сигналов датчиков в вибрирующих участках конвейерных линий
• Обвязка кабелей в шкафах управления с высокой плотностью проводов
• Наружная прокладка на фасадах производственных зданий - благодаря УФ-стойкости
• Защита кабелей в системах автономного освещения и контроля на открытых площадках

Практические советы

• Перед монтажом проверьте, что суммарный диаметр кабелей не превышает 20 мм - иначе будет трудно закрыть трубу
• При изгибе используйте радиус не меньше 55 мм - меньшие значения вызывают микротрещины в стенке
• Для многократных движений (например, в роботах) лучше применять трубу с запасом длины - 10–15% больше, чем расстояние между точками крепления
• Если нужна максимальная герметичность - после монтажа заделайте концы труб силиконовым герметиком
• Артикул pa602329hb совместим с другими изделиями серии Octopus от DKC - можно комбинировать с фитингами и переходниками этой же линейки
• Храните бухты в сухом месте, избегая длительного пребывания под прямыми солнечными лучами - хотя труба УФ-стойкая, длительное воздействие может снизить эластичность
