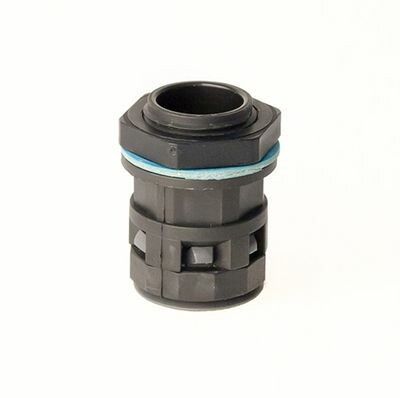

Монтажный комплект муфта труба-коробка DN 48 мм, М63х1,5, полиамид, цвет черный | PACM48M63N DKC ДКС

Муфта труба-коробка DKC (ДКС) артикул pacm48m63n - это монтажный комплект из полиамида для герметичного ввода гофрированных труб в электрошкафы, распределительные коробки и оборудование. Благодаря степени защиты IP67 и прочному материалу, изделие выдерживает жесткие условия эксплуатации, сохраняя целостность проводки.

Назначение и область применения

Муфта труба-коробка DKC pacm48m63n предназначена для безопасного и герметичного прохода гофрированных полиамидных труб через стенки металлических или пластиковых корпусов. Подходит для установки в электрощитах, распаечных коробках, пультах управления и промышленном оборудовании. Используется там, где требуется защита от пыли, брызг воды и механических повреждений - например, на конвейерах, станках, в агрегатах с высокой вибрацией.

Технические характеристики

• Номинальный диаметр трубы: 48 мм
• Резьбовое соединение: M63×1,5 (метрическая, внутренняя)
• Материал корпуса и резьбы: полиамид PA6.6
• Цвет: черный
• Степень защиты: IP67 (при использовании уплотнителей PAR/PAPM), IP65 (без уплотнителей)
• Температурный диапазон: от -40 C до +105 C (кратковременно - до +150 C)
• Тип исполнения: прямолинейный
• Содержание галогенов: отсутствует
• Тип соединения: защелкивание с фиксацией трубы

Совместимость и монтаж

Муфта труба-коробка DKC pacm48m63n совместима с гофрированными трубами из полиамида диаметром до 48 мм. Для обеспечения степени защиты IP67 необходимо использовать уплотнители PAR или PAPM, входящие в комплект. Установка происходит в три этапа:

1. Заготовить отверстие в корпусе соответствующего диаметра (не менее 63 мм по наружной резьбе).
2. Вставить муфту в отверстие и закрутить гайку M63×1,5 до плотного прилегания.
3. Ввести гофрированную трубу в канал муфты - она фиксируется защелкой без дополнительных креплений.

Не требует сверления или специнструмента. Гайка и уплотнитель уже в комплекте - сборка занимает меньше минуты.

Безопасность и стандарты

• Стандарт защиты: IP67 - полная защита от пыли и временного погружения в воду до 1 м на 30 мин
• Отсутствие галогенов - соответствие требованиям RoHS и экологической безопасности
• Устойчивость к химическим средам - не реагирует на масла, эмульсии, слабые кислоты и щелочи

Преимущества

• Высокая механическая прочность полиамида - выдерживает удары и нагрузки при монтаже
• Герметизация достигается без клея или сварки - просто защелкивание и затяжка гайки
• Широкий температурный диапазон - работает в холодильных камерах и рядом с нагревательными элементами
• Легкий вес и устойчивость к старению - долгий срок службы даже в агрессивной среде
• Эргономичный дизайн - удобна для одноручной установки в труднодоступных местах

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь временное воздействие
• Не используется с металлопластиковыми или PVC-трубами - только с полиамидными гофротрубами подходящего диаметра
• При температурах выше +105 C длительное время возможна деформация материала
• Резьба M63×1,5 выполнена из того же полиамида - не рассчитана на значительные крутящие моменты; затягивать только рукой или легким ключом

Примеры использования

• Ввод гофротрубы в шкаф ЧПУ станка для защиты кабелей от смазочных материалов
• Подключение датчиков в пищевой промышленности - устойчивость к мойкам и паровой очистке
• Фиксация кабельных трасс в распределительных коробках на открытых площадках
• Монтаж в системах автоматизации с частыми перепадами температур - например, в логистических центрах

Практические советы

• Перед установкой проверьте внутренний диаметр вашей гофротрубы - он должен быть ≤48 мм, чтобы защелка смогла ее зажать
• Если нужна степень защиты IP67 - обязательно используйте уплотнитель из комплекта (PAR или PAPM); без него будет только IP65
• Не применяйте силовые инструменты для затяжки гайки - переусердствовать можно легко: резьба из полиамида не выдержит перегрузки
• При работе в условиях повышенной вибрации дополнительно проверяйте фиксацию трубы каждые 6–12 месяцев
• Артикул pacm48m63n - часть серии Octopus; все компоненты этой серии взаимозаменяемы по типу соединения и размерам
