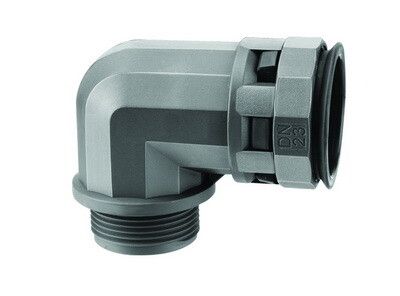

Переходник ПОЛИАМИД труба-короб DN48 M50х1.5 90град. IP66 ДКС PAN48M50N

Муфта 90 градусов труба-коробка DN 48 мм М50х1.5 полиамид черный IP66 от бренда DKC (артикул pan48m50n) предназначена для безопасного и герметичного ввода гофрированных труб в электрооборудование под углом 90°, обеспечивая защиту от пыли и мощных струй воды.

Назначение и область применения

Муфта 90 градусов труба-коробка DN 48 мм М50х1.5 полиамид черный IP66 используется для перехода от гофрированной трубы к электрическому корпусу, шкафу, распределительному щиту или распаечной коробке. Угол 90° позволяет организовать компактный и эргономичный ввод кабеля, особенно там, где пространство ограничено. Подходит для установки на промышленном оборудовании, автоматизированных линиях, станках, системах управления и внешних устройствах, работающих в агрессивных условиях.

Технические характеристики

• Угол изгиба: 90°
• Номинальный диаметр трубы: 48 мм
• Резьба: M50×1.5 (наружная)
• Материал: полиамид PA6.6 (однородный - корпус и резьбовой сальник)
• Цвет: черный
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Рабочий температурный диапазон: от -40C до +105C; кратковременно выдерживает до +150C
• Устойчивость к УФ-излучению: да - не теряет прочность и цвет на солнце
• Содержание галогенов: нет - соответствует экологическим требованиям RoHS
• Тип соединения: защелкивание - фиксация трубы без инструментов

Совместимость и монтаж

Муфта 90 градусов труба-коробка DN 48 мм М50х1.5 полиамид черный IP66 совместима с гофрированными трубами из полиамида диаметром до 48 мм. Для монтажа:

• Заготовьте трубу нужной длины, срез сделайте перпендикулярно;
• Вставьте трубу в муфту до характерного щелчка - она фиксируется за счет внутреннего зажимного кольца;
• Навинтите муфту на резьбу корпуса (M50×1.5) руками, затем затяните ключом до легкого усилия - переусердствовать не стоит, чтобы не повредить резьбу;
• Не используйте с металлическими или ПВХ трубами - они не обеспечивают плотного защелкивания и могут повредить уплотнительную поверхность.

Безопасность и стандарты

Изделие соответствует требованиям IP66 по IEC 60529. Отсутствие галогенов делает его безопасным при возгорании - не выделяет токсичных паров. Полиамид PA6.6 устойчив к химическому воздействию масел, смазок и большинства бытовых растворителей. Серия Octopus прошла сертификацию на соответствие промышленным нормам безопасности ЕАЭС.

Преимущества

• Высокая механическая прочность полиамида - выдерживает ударные нагрузки и вибрации
• Автоматическая фиксация трубы через защелкивание - экономит время при сборке
• Устойчивость к УФ - можно использовать вне помещений без дополнительной защиты
• Широкий температурный диапазон - работает в холодильных камерах и рядом с нагревательными элементами
• Легкий вес и простота установки снижают трудозатраты при монтаже

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не заменяет IP67/68
• Не рекомендован для использования с трубами меньшего диаметра (менее 40 мм): возможен люфт и потеря герметичности
• Не следует применять в средах с высоким содержанием кислот или щелочей - полиамид может подвергаться медленному разрушению
• При температурах выше +105C длительное время - требуется оценка теплового режима системы

Примеры использования

• Ввод кабелей в промышленные контроллеры и частотники с задней стенки шкафа
• Подключение гофрированных труб к распределительным коробкам на открытых площадках
• Обвязка датчиков и исполнительных механизмов на конвейерах с жесткими радиусами поворота
• Монтаж в системах автономного освещения и видеонаблюдения на улице

Практические советы

• Перед установкой проверьте внутренний диаметр трубы - он должен быть 46–48 мм для гарантированного защелкивания
• Если требуется повышенная герметизация (например, в сырых помещениях), выбирайте версию с уплотнителем PAR/PAPM - тогда степень защиты возрастает до IP67
• При использовании в местах с вибрацией дополнительно закрепите муфту хомутом или антивибрационной прокладкой
• Не применяйте силовые инструменты при затяжке резьбы - достаточно обычного ключа на 50 мм
• Храните изделие в сухом месте, избегая прямого контакта с острыми предметами - полиамид царапается, хотя и не ломается легко
