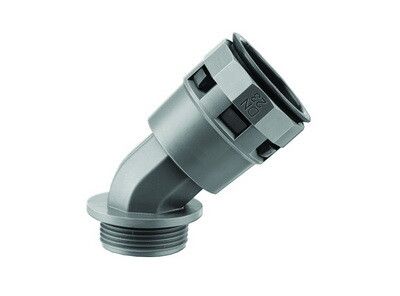

Переходник ПОЛИАМИД труба-короб DN48 M50х1.5 45град. IP66 ДКС PAL48M50N

Муфта 45 градусов труба-коробка DN 48 мм, резьба M50x1.5, полиамид, цвет черный от бренда DKC (ДКС), артикул pal48m50n, предназначена для безопасного и герметичного ввода гофрированных труб в электрооборудование под углом 45°. Изготовлена из прочного полиамида, выдерживает экстремальные температуры и защищает от пыли и воды.

Назначение и область применения

Муфта используется для соединения гофрированных полиамидных труб с электрическими корпусами, щитками, распределительными коробками и шкафами. Угол 45° позволяет удобно провести кабели через стенку оборудования без острых изгибов, снижая риск повреждения жил. Подходит для установки на производстве, в автоматизированных системах, на транспорте и в условиях повышенной запыленности или влажности.

Технические характеристики

• Номинальный диаметр: 48 мм - соответствует внешнему диаметру гофрированных труб этого класса
• Резьба: M50×1.5 - стандартизированная метрическая резьба для плотного соединения с фланцами и крышками
• Угол изгиба: 45° - обеспечивает плавный переход кабеля в корпус
• Материал: полиамид PA6.6 - высокопрочный термопластик с отличной химической стойкостью
• Степень защиты: IP66 - полностью защищена от мощных струй воды и пыли; при использовании с уплотнителями PAR/PAPM достигается IP67 - возможность временного погружения
• Рабочий температурный диапазон: от -40C до +105C - работает в холодных и нагреваемых средах; кратковременно выдерживает до +150C
• Стойкость к УФ-излучению: да - не трескается и не выгорает на солнце
• Цвет: черный - маскирует загрязнения, совместим с большинством корпусов
• Безгалогенный состав - безопасна при горении, соответствует требованиям экологических норм

Совместимость и монтаж

Муфта совместима с гофрированными трубами из полиамида внутренним диаметром до 48 мм. Для достижения степени защиты IP67 необходимо использовать комплектные уплотнители PAR или PAPM - они входят в комплект поставки или заказываются отдельно. Резьба M50×1.5 позволяет закручивать муфту в стандартные резьбовые отверстия на корпусах и крышки щитов. Монтаж выполняется вручную: вставьте трубу в муфту, затяните резьбу до упора. Не требует специальных инструментов, кроме ключа для резьбы.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60529 по степени защиты IP66/IP67. Соответствует RoHS - не содержит свинца, ртути, кадмия и других опасных веществ. Безгалогенная формула исключает образование токсичных паров при перегреве или возгорании. Произведено в соответствии с ISO 9001.

Преимущества

• Высокая механическая прочность полиамида - выдерживает нагрузки при монтаже и эксплуатации
• Широкий температурный диапазон - подходит для холодильных камер, печей, уличных щитов
• Защита IP66 без дополнительных элементов - готова к работе сразу после установки
• Устойчивость к УФ - долговечен на открытых площадках и в светлых помещениях
• Легкий вес и простота монтажа - экономят время при сборке

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 действителен только при наличии уплотнителей и ограниченном времени
• Не рекомендован для использования с металлическими или ПВХ трубами - резьба и форма рассчитаны именно на полиамидные гофры
• При температурах выше +105C длительное время возможна деформация материала
• Не следует применять в средах с агрессивными растворителями (например, ацетон, бензол) - может произойти набухание полиамида

Примеры использования

• Подключение гофрированной трубы к входному щиту на производственной линии
• Ввод кабелей в распределительную коробку на улице с защитой от дождя и пыли
• Соединение трубопровода с корпусом ЧПУ станка в цеху с частыми мойками
• Прокладка кабелей в тепловых камерах с температурой до +100C

Практические советы

• Перед монтажом проверьте, что внешний диаметр вашей трубы не превышает 48 мм - иначе будет плохая посадка
• Если нужна степень защиты IP67 - обязательно используйте уплотнители PAR или PAPM, идущие в комплекте
• Затягивайте резьбу равномерно, без усилия - переусилие может повредить резьбу или корпус
• Для многократных демонтажей лучше выбирать модели с пластиковыми втулками внутри резьбы - в этом изделии такая деталь отсутствует
• Храните в сухом месте, избегайте прямого контакта с маслами и смазками - они могут ослабить материал
