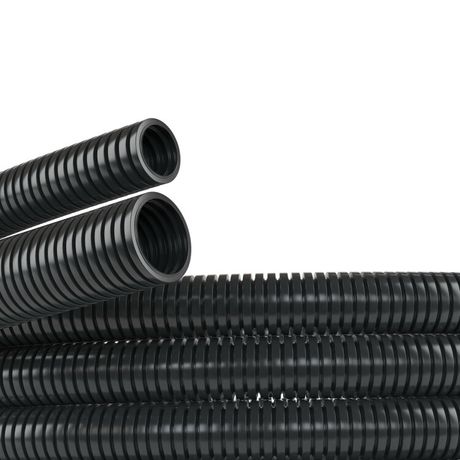

Труба гофрированная ПА 6 d29мм dвнутр.28.3мм dвнешн.34.5мм без протяжки безгалоген. (HF) RoHS HB черн. (уп.25м) DKC PA602935HB ДКС

Труба гофрированная полиамид 6 DN29мм от DKC (арт. pa602935hb) - это гибкий, прочный и защищённый канал для прокладки кабелей и проводов в жестких промышленных условиях. Благодаря материалу PA6, отсутствию галогенов и высокой стойкости к внешним воздействиям, она подходит для длительной работы в агрессивной среде, включая робототехнику, станки и наружную прокладку.

Назначение и область применения

Труба гофрированная полиамид 6 DN29мм используется для защиты кабельных сборок от механических повреждений, пыли, влаги, масла, химикатов и ультрафиолетового излучения. Применяется в промышленном оборудовании, автоматизированных линиях, робототехнике, системах управления и приборостроении. Подходит для открытой прокладки там, где есть вибрация, динамические нагрузки или частые перемещения.

Технические характеристики

• Наружный диаметр: 34,5 мм
• Внутренний диаметр: 28,3 мм
• Номинальный диаметр: 29 мм - позволяет пропускать кабели до 25–28 мм в суммарном сечении
• Материал: Полиамид 6 (PA6) - термостойкий, химически стойкий, с высокой прочностью на разрыв (300 Н)
• Степень защиты: IP66 - полностью герметична против пыли и мощных струй воды
• Температурный диапазон: от –25 C до +105 C - работает в холодных цехах и рядом с нагреваемыми элементами
• Статический радиус изгиба: 65 мм - минимальный допустимый радиус при фиксированной установке
• Длина бухты: 25 метров - удобна для крупных заказов и прокладки на длинных трассах
• Класс горючести: UL94 HB - медленно горит, не распространяет пламя
• Цвет: чёрный - устойчив к выцветанию под UV-излучением
• Продольные прорези: да - позволяют легко открывать и закрывать трубу без резки
• Внутренний слой: высокоскользящий - снижает трение при протяжке кабеля
• Соответствие: RoHS, TУ 2247-024-47022248-2009

Совместимость и монтаж

Труба гофрированная полиамид 6 DN29мм совместима со всеми типами силовых и сигнальных кабелей, включая многожильные и экранированные. Для монтажа достаточно раскрыть продольные прорези, поместить кабели внутрь и защелкнуть трубу обратно. Не требует специальных инструментов. Крепление осуществляется через хомуты, кронштейны или крепления на поверхности оборудования. Учитывайте минимальный радиус изгиба 65 мм - не допускайте резких перегибов. Гофра не рассчитана на постоянное давление или наполнение жидкостью - её задача - защита, а не герметизация под давлением.

Безопасность и стандарты

Труба изготовлена из безгалогенного материала (HF) - при возгорании не выделяет токсичных газов, что важно для замкнутых помещений и объектов с требованиями безопасности. Соответствует директиве RoHS, исключающей свинец, кадмий и другие опасные вещества. Сертифицирована по ТУ 2247-024-47022248-2009. Класс горючести HB обеспечивает самотушение после удаления источника огня.

Преимущества

• Высокая механическая прочность - выдерживает удары, сдавливание и вибрацию
• Устойчивость к маслу, растворителям и химическим реагентам - идеальна для заводских условий
• Защита от УФ-излучения - не трескается и не теряет эластичность на солнце
• Гибкость и легкость монтажа - благодаря продольному разрезу и скользящему внутреннему слою
• Долгий срок службы - гарантия 225 месяцев (более 18 лет) при соблюдении условий эксплуатации

Ограничения применения

Труба не предназначена для использования в качестве трубопровода под давлением. Не рекомендуется применять при температурах выше +105 C - материал начинает деформироваться. Не следует использовать в условиях постоянного погружения в воду - хотя IP66 защищает от брызг и струй, он не обеспечивает герметичность при погружении. Также не подходит для прокладки в местах с острыми металлическими кромками без дополнительной защиты - риск повреждения стенок.

Примеры использования

• Защита кабелей питания и датчиков на промышленных роботах
• Прокладка кабелей в станках ЧПУ, конвейерах, упаковочных линиях
• Наружная прокладка кабелей на производственных площадках, где есть контакт с маслом и влагой
• Электропроводка в испытательных стендах и лабораториях с высокими требованиями к экологической безопасности

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы (28,3 мм) - он должен быть больше суммы наружных диаметров всех кабелей с запасом 10–15%
• При использовании в условиях вибраций используйте дополнительные точки крепления каждые 30–50 см
• Для быстрой замены кабелей - используйте протяжку с шариком или верёвкой, так как внутренний слой скользкий
• Храните бухты в сухом месте, избегая прямого солнца - даже с УФ-защитой долгое время на солнце снижает срок службы
• При необходимости резки - используйте ножницы по металлу или нож, чтобы не сплющивать гофру
