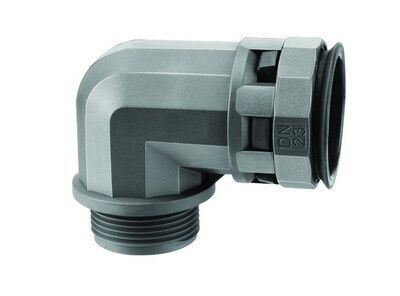

Переходник ПОЛИАМИД труба-короб DN10 M16х1.5 90град. IP66 ДКС PAN10M16N

Муфта 90 градусов труба-коробка DN 10 мм М16х1.5 полиамид черный IP66 от DKC (ДКС), артикул pan10m16n, предназначена для безопасного и герметичного ввода гофрированных труб в электрооборудование под углом 90°. Изделие из прочного полиамида выдерживает экстремальные температуры и обеспечивает высокую степень защиты.

Назначение и область применения

Муфта 90 градусов труба-коробка DN 10 мм М16х1.5 полиамид черный IP66 используется для перехода от гофрированной трубы к электрическому корпусу, щитку, распределительной коробке или шкафу под прямым углом. Подходит для прокладки кабелей в условиях повышенной запыленности, влаги, перепадов температур - например, на производстве, в автоматизированных линиях, на открытых площадках, в транспорте и энергетике.

Технические характеристики

• Угол поворота: 90°
• Внутренний диаметр: 10 мм - совместима с гофрированными трубами диаметром 10 мм
• Резьба: M16×1.5 наружная - позволяет закручивать стандартные сальники, фланцы или ответные элементы
• Материал: полиамид PA6.6 - высокая механическая прочность, устойчивость к химическим средам
• Цвет: черный
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Диапазон рабочих температур: от -40C до +105C; кратковременно выдерживает до +150C
• Устойчивость к УФ-излучению: да - не теряет свойств на солнце
• Не содержит галогенов - соответствует требованиям экологической безопасности

Совместимость и монтаж

Муфта 90 градусов труба-коробка DN 10 мм М16х1.5 полиамид черный IP66 имеет защелкивающееся соединение с гофрированной трубой - достаточно вставить трубу до упора, чтобы она плотно фиксировалась без дополнительных креплений. Резьба M16×1.5 позволяет использовать стандартные сальниковые вставки, болты или адаптеры. Для достижения степени защиты IP67 необходимо установить уплотнители PAR или PAPM - они не входят в комплект.

Безопасность и стандарты

Изделие соответствует требованиям IP66 по ГОСТ 14254. Отсутствие галогенов делает муфту безопасной при горении - снижается риск образования токсичных газов. Работает в соответствии с нормами для электротехнических устройств в промышленной среде.

Преимущества

• Высокая ударопрочность полиамида - выдерживает нагрузки при монтаже и эксплуатации
• Автоматическая фиксация трубы через защелкивание - экономит время при сборке
• Широкий температурный диапазон - работает даже в холодильных камерах и рядом с нагревательными элементами
• UV-стабилизированная формула - не трескается и не выгорает на улице
• Экологически безопасный материал - не содержит бромированных и хлорированных соединений

Ограничения применения

• Не предназначен для внутреннего давления выше атмосферного - не используйте как герметичную емкость
• Для IP67 требуется обязательная установка уплотнителей PAR/PAPM - без них достигается только IP66
• Не рекомендуется применять с металлическими трубами большего диаметра - возможна деформация или плохая фиксация
• Запрещено использование в контакте с растворителями, маслами и агрессивными химикатами - проверьте совместимость материала перед применением

Примеры использования

• Подключение гофрированной трубы к распределительному щиту на заводе
• Ввод кабеля в корпус станка под углом 90°
• Прокладка проводов в наружном освещении или на автостоянке
• Сборка контрольных панелей в пищевой промышленности - где важна чистота и устойчивость к мойкам

Практические советы

• Перед монтажом убедитесь, что внешний диаметр вашей гофрированной трубы не превышает 10 мм - иначе соединение будет негерметичным
• Если нужна максимальная защита (IP67), всегда используйте оригинальные уплотнители PAR или PAPM от DKC
• При работе в условиях частых вибраций дополнительно закрепите муфту с помощью хомута или крепежа к поверхности
• При использовании в помещениях с высокой влажностью или на улице - выбирайте именно эту модель, так как её UVA-защита предотвращает старение
• Артикул pan10m16n - единственный в серии Octopus с таким сочетанием резьбы и угла - сверьте параметры перед заказом
