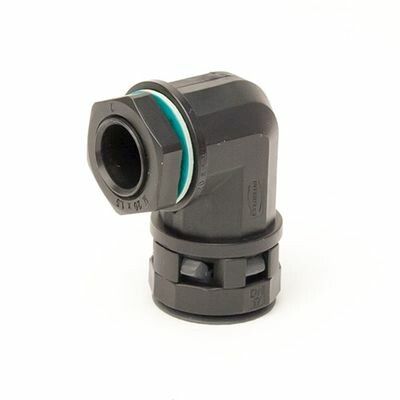

Монтажный комплект муфта 90 грд. труба-коробка DN 10 мм, М16х1,5, полиамид, цвет черный | PACN10M16N DKC ДКС

Муфта монтажная 90 градусов труба-коробка DN 10 мм, резьба М16х1,5, полиамид, цвет черный DKC — это элемент для безопасного и герметичного ввода гофрированных труб в электрошкафы, распределительные коробки и оборудование под углом 90°. Бренд DKC предлагает эту муфту как часть серии Octopus, обеспечивая совместимость с системами управления проводкой в промышленной автоматике.

Назначение и область применения

Муфта монтажная 90 градусов труба-коробка DN 10 мм, резьба М16х1,5, полиамид, цвет черный DKC используется для перехода от гофрированной трубы к корпусу оборудования — например, к щиткам, шкафам или распаечным коробкам. Угол 90° позволяет удобно направить кабели вертикально вверх или вниз, экономя место и избегая перегибов. Подходит для установки на станках, конвейерах, пультах управления и других устройствах, где требуется защита кабелей от механических повреждений и внешних факторов.

Технические характеристики

• Номинальный диаметр трубы: 10 мм
• Резьба: M16×1,5 — метрическая, внутренняя, для фиксации гайкой
• Материал: полиамид PA6.6 — прочный, устойчивый к химическим веществам и ударным нагрузкам
• Цвет: черный
• Степень защиты: IP67 (при использовании уплотнителей PAR/PAPM), IP65 — без них
• Рабочий температурный диапазон: от -40°C до +105°C; кратковременно выдерживает до +150°C
• Содержание галогенов: отсутствует — соответствует требованиям экологической безопасности
• Тип соединения: защелкивание с трубой — быстрая и надежная фиксация без инструментов
• Исполнение: прямолинейный вход в корпус, угол поворота 90°

Совместимость и монтаж

Муфта монтажная 90 градусов труба-коробка DN 10 мм, резьба М16х1,5, полиамид, цвет черный DKC совместима с гофрированными трубами из полиамида того же диаметра (DN 10 мм). Для герметизации необходимо использовать уплотнители PAR или PAPM — они входят в комплект. Без них степень защиты снижается до IP65.

Установка:

1. Вставьте гофрированную трубу в муфту до характерного щелчка — защелка фиксирует её плотно.
2. Наденьте уплотнитель (PAR или PAPM) на трубу перед введением в муфту, если нужна защита IP67.
3. Закрутите гайку с резьбой M16×1,5 на корпус оборудования — она зажимает уплотнитель и создаёт герметичный контакт.

Не используйте муфту с трубами другого диаметра — это нарушит герметичность и прочность крепления.

Безопасность и стандарты

Муфта монтажная 90 градусов труба-коробка DN 10 мм, резьба М16х1,5, полиамид, цвет черный DKC соответствует требованиям по защите от пыли и воды (IP67), что делает её пригодной для работы в условиях повышенной влажности, пыли и временного контакта с водой. Отсутствие галогенов в материале исключает образование токсичных паров при нагреве или возгорании — важно для закрытых помещений и объектов с высокими требованиями к пожарной безопасности.

Преимущества

• Защелкивающееся соединение с трубой — монтаж без инструментов, даже в труднодоступных местах
• Высокая термостойкость — работает в широком диапазоне температур, включая холодные склады и жаркие цеха
• Герметизация IP67 достигается простой заменой уплотнителя — легко модифицировать уровень защиты
• Материал PA6.6 устойчив к маслам, смазкам и большинству промышленных химикатов
• Чёрный цвет не выцветает под UV-излучением — сохраняет вид длительное время

Ограничения применения

• Не предназначена для использования с металлическими или ПВХ-гофрами — только с полиамидными трубами DN 10 мм
• Без уплотнителей PAR/PAPM — максимальная защита только IP65, недостаточно для влажных сред
• Не рекомендуется применять в условиях постоянного погружения в жидкости — IP67 допускает лишь временное погружение
• Резьба M16×1,5 требует точного соответствия посадочному отверстию в корпусе — проверяйте размеры заранее

Примеры использования

• Подключение гофрированной трубы к корпусу ЧПУ-станка с нижним вводом кабелей
• Ввод кабелей в распределительную коробку на производстве с высокой запылённостью
• Фиксация проводки в шкафу управления на пищевом участке — благодаря отсутствию галогенов и легкому мытью
• Монтаж в системах автономного освещения на открытых площадках — учитывая IP67 и низкую рабочую температуру

Практические советы

• Перед монтажом всегда проверяйте, чтобы труба была чистой и не имела деформаций — иначе защелка не сработает
• Если планируете частую замену кабелей — выбирайте уплотнитель PAPM: он более эластичен и долговечен при многократном демонтаже
• Для монтажа в бетонных или металлических стенках — предварительно просверливайте отверстие точно под резьбу M16×1,5
• Артикул pacn10m16n — единственный в линейке DKC с этим сочетанием параметров; другие модели имеют другой диаметр или тип соединения
• Храните муфты в сухом месте — хотя материал устойчив к влаге, длительное воздействие может повлиять на пластиковую защелку
