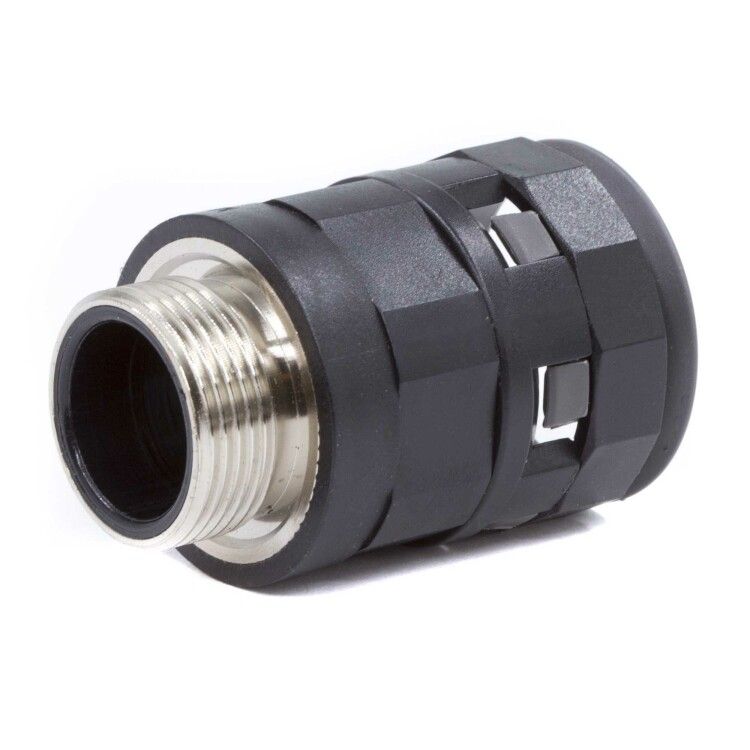

Муфта труба-коробка с металлической резьбой DN 10 мм, М16х1,5, полиамид, цвет черный | PAS10M16N DKC ДКС

Муфта труба-коробка с металлической резьбой диаметр 10 мм, резьба М16х1,5, полиамид, цвет черный (артикул pas10m16n, бренд DKC) обеспечивает надёжный ввод гофрированной трубы в электрооборудование, сохраняя герметичность и устойчивость к вибрациям. Эта муфта из серии Octopus подходит для установки в шкафах и коробках, где важна прочность и долговечность.

Назначение и область применения

Муфта используется для безопасного прохода гофрированных полиамидных труб диаметром 10 мм через стенки электрических шкафов, распределительных коробок и других корпусов. Применяется там, где есть риск механических ударов, вибраций или требуются надёжные фиксированные соединения - например, на производственных линиях, в автоматизированных системах, на станках и в транспорте.

Технические характеристики

• Номинальный диаметр трубы: 10 мм - подходит для гофротруб того же размера
• Тип резьбы: метрическая, М16×1,5 - стандартная резьба для крепления в отверстиях корпусов
• Наличие наружной резьбы: да - позволяет закручивать муфту в подготовленное резьбовое отверстие
• Материал корпуса: полиамид - высокопрочная, термостойкая пластмасса, устойчивая к химическим воздействиям
• Материал резьбы: никелированная латунь - коррозионностойкая, проводящая, легко затягивается
• Цвет: чёрный - снижает видимость загрязнений, соответствует промышленному дизайну
• Содержание галогенов: отсутствует - безопасна при возгорании, не выделяет токсичных газов

Совместимость и монтаж

Муфта совместима с гофрированными трубами из полиамида диаметром 10 мм. Для монтажа:

• Подготовьте в корпусе отверстие с внутренней резьбой M16×1,5
• Заведите трубу в муфту до упора
• Закрутите муфту в отверстие корпуса руками, затем дожмите ключом - не перетягивайте
• Убедитесь, что труба не перегнута и не деформирована при затяжке

Резьба на муфте позволяет использовать её вместо обычного переходника - не требуется дополнительная гайка или уплотнитель.

Безопасность и стандарты

Материал корпуса не содержит галогенов, что соответствует требованиям безопасности при пожаре (не выделяет едких паров). Никелированная латунь обеспечивает хорошую электропроводность, но муфта не является элементом заземления - для этого необходимо отдельное соединение. Соответствует общим нормам для комплектующих в электрощитовой аппаратуре.

Преимущества

• Жёсткая фиксация благодаря металлической резьбе - исключает люфт и самопроизвольное ослабление
• Высокая механическая прочность полиамида - выдерживает нагрузки и вибрации
• Отсутствие галогенов - экологически безопаснее при аварийном нагреве
• Никелированная латунь - устойчива к окислению, не ржавеет, легко обслуживается
• Чёрный цвет - маскирует следы эксплуатации, не бросается в глаза в промышленной среде

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду - не имеет IP-защиты
• Не рассчитана на температуры выше +80 C - при длительном нагреве возможна деформация полиамида
• Не заменяет заземляющий контакт - если нужна защита от УЗО/ЭЛ, используйте отдельную заземляющую перемычку
• Не подходит для труб большего диаметра - даже 11 мм не войдут плотно

Примеры использования

• Ввод сигнальных кабелей в шкаф управления станком
• Проход кабельной гофры в распределительную коробку на конвейере
• Фиксация гофры в корпусе частотного преобразователя
• Интеграция в системы автоматизации с высокими уровнями вибрации

Практические советы

• Перед монтажом проверьте диаметр отверстия в корпусе - он должен точно соответствовать резьбе M16×1,5
• Если труба слишком жёсткая, слегка прогрейте её феном перед введением - так легче добиться герметичности
• Не используйте силовые кабели с внешним диаметром больше 9 мм - они могут повредить стенки трубы внутри муфты
• Для многократных демонтажей рекомендуется периодически смазывать резьбу графитовой смазкой - продлит срок службы
• Артикул pas10m16n - единственный вариант этой модели в серии Octopus; аналоги с другой резьбой не подходят
