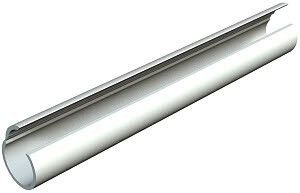

Труба пластиковая жесткая Quick-Pipe, IP 44, M32 (2953 LGR) | 2153939 OBO Bettermann 2953 LGR

Труба пластиковая жесткая Quick-Pipe, IP44, M32, ПВХ d32мм - это готовое решение для защищённого прокладывания кабелей внутри помещений, особенно там, где требуется механическая прочность и защита от брызг воды. Продукт от OBO BETTERMANN соответствует стандартам надёжности для промышленного оборудования и удобен при монтаже на стенах и потолках.

Назначение и область применения

Труба пластиковая жесткая Quick-Pipe, IP44, M32, ПВХ d32мм предназначена для внутренней прокладки силовых и слаботочных кабелей в условиях, где возможны случайные контакты с жидкостью или механические воздействия. Подходит для установки на заводах, в цехах, на конвейерах, в системах автоматизации и на оборудовании, требующем чёткой организации проводки. Не используется для наружной прокладки или в местах постоянного попадания струй воды.

Технические характеристики

• Материал: ПВХ - устойчив к химическим веществам, не поддерживающий горение
• Наружный диаметр: 32 мм
• Внутренний диаметр: 28,6 мм - обеспечивает свободную прокладку кабелей до 20–25 мм2
• Жесткость: высокая - не деформируется под собственным весом и легкими нагрузками
• Степень защиты: IP44 - защита от твердых частиц >1 мм и брызг воды со всех сторон
• Рабочий температурный диапазон: от –25 C до +60 C
• Ударная прочность: выдерживает энергию удара до 5 Дж
• Цвет: серый - совместим с большинством промышленных интерьеров
• Длина трубы: 2 метра
• Обозначение типа: 2953 M32 LGR

Совместимость и монтаж

Труба пластиковая жесткая Quick-Pipe, IP44, M32, ПВХ d32мм полностью совместима с другими элементами системы Quick-Pipe: углами, тройниками, муфтами и креплениями. Монтаж выполняется без сварки - используются стандартные соединители с зажимными замками. Для закрепления на поверхности рекомендуются кронштейны или хомуты с шагом не более 1,5 м. Установка допускается на вертикальных и горизонтальных поверхностях - стены, потолки, рамы оборудования. Инструмент: ножницы по пластику или пилка по металлу.

Безопасность и стандарты

Система Quick-Pipe прошла испытания в соответствии с европейскими нормами для электромонтажных систем. Сертифицирована по требованиям к степени защиты IP44 и устойчивости к механическому воздействию. Материал ПВХ соответствует нормам самогашения (V-0 по UL 94). Не содержит галогенов, что снижает риск образования токсичных паров при перегреве.

Преимущества

• Готовая система - все компоненты взаимозаменяемы между собой
• Легкий вес - снижает нагрузку на крепления и ускоряет сборку
• Не требует специального инструмента для резки и соединения
• Защита IP44 повышает надёжность в помещениях с повышенной влажностью (например, мойки, участки с охлаждением)
• Имеет предсказуемые размеры - легко планировать маршруты прокладки

Ограничения применения

• Не предназначен для открытого монтажа на улице - материал теряет эластичность при длительном UV-воздействии
• Не использовать при температурах ниже –25 C или выше +60 C - риск растрескивания или деформации
• Не рассчитана на прямые струи воды, давление или погружение - IP44 не равно IP67
• Не следует применять в средах с постоянным воздействием растворителей, масел или агрессивных химикатов
• Запрещено использование в качестве несущего элемента - не выдерживает значительных внешних нагрузок

Примеры использования

• Прокладка кабелей управления на станках ЧПУ
• Организация проводки в конвейерных линиях пищевых производств
• Фиксация сигнальных и датчиковых кабелей на робототехнических комплексах
• Монтаж освещения и питания в цехах с частой влажной уборкой
• Скрытая прокладка в панелях распределительных щитов

Практические советы

• Перед монтажом проверьте внутренний диаметр - он равен 28,6 мм; максимальный суммарный диаметр кабелей не должен превышать 40 % от этого значения
• При резке используйте острые инструменты - чтобы избежать заусенцев, которые могут повредить изоляцию кабеля
• Для длинных трасс с несколькими поворотами предусмотрите доступные точки обслуживания через люки или разъёмные соединения
• Не забудьте, что минимальная единица продажи - упаковка, обычно содержащая 5–10 штук по 2 м каждая
• Артикулы 2953 m32 lgr и 2153939 - это один и тот же продукт; при заказе указывайте любой из них
