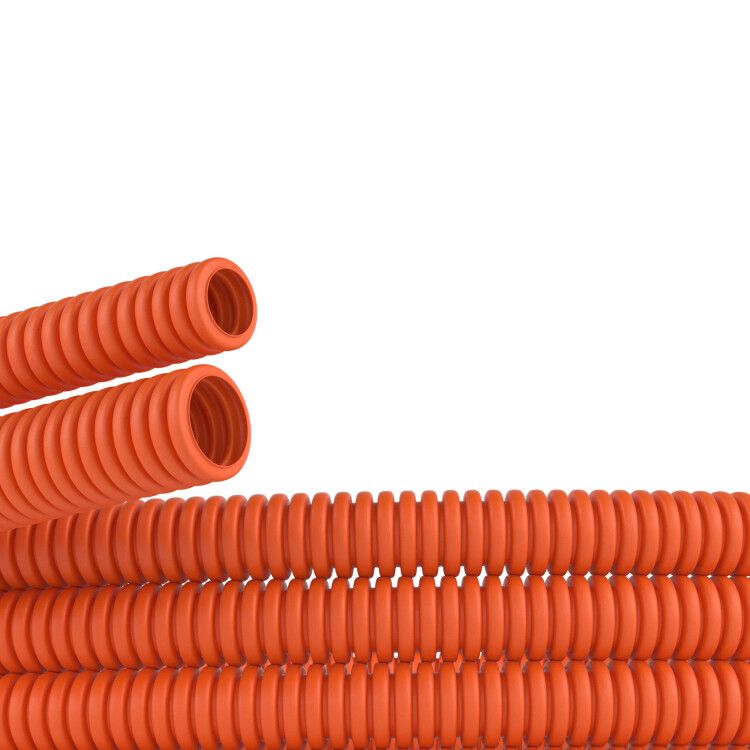

Труба гофрированная ПНД гибкая легкая d32мм без протяжки оранж. (уп.25м) DKC 70932 ДКС

Труба полиэтиленовая низкого давления (ПНД) гибкая гофрированная d32мм легкая без протяжки 25м оранжевый от DKC (ДКС), артикул 70932, предназначена для скрытой прокладки кабелей и проводов в бетоне, штробах и стяжках. Гофрированная структура обеспечивает гибкость, а оранжевый цвет позволяет легко выявить её расположение при ремонте.

Назначение и область применения

Эта труба используется для защиты электрических, телефонных, компьютерных и телевизионных кабелей при скрытой прокладке внутри строительных конструкций. Подходит для монтажа в монолитном бетоне, штробах стен, стяжках полов из несгораемых материалов. Не применяется для открытой прокладки на воздухе без дополнительной защиты от механических повреждений.

Технические характеристики

• Наружный диаметр: 32 мм
• Внутренний диаметр: 24,3 мм
• Длина одной бухты: 25 метров
• Материал: полиэтилен низкого давления (ПНД)
• Цвет: оранжевый (RAL 2004)
• Степень защиты: IP55 - защищает от пыли и струй воды с любого направления
• Температура эксплуатации: от –40 C до +90 C
• Статический радиус изгиба: 96 мм (минимум 3 диаметра трубы)
• Прочность на разрыв: 200 Н
• Прочность при сжатии: 125 Н на 5 см длины
• Ударопрочность: уровень 2 - умеренная стойкость к механическим воздействиям
• Маслостойкость: да - не разрушается при контакте с минеральными маслами
• Стойкость к УФ: да - не теряет свойств под прямыми солнечными лучами
• Наличие продольного разреза: есть - позволяет открывать трубу без резки
• Продольные прорези: есть - обеспечивают доступ к кабелям после монтажа
• Не содержит галогенов - при горении не выделяет токсичных паров
• Распространяет горение - сама по себе поддерживает пламя, требует учета при проектировании противопожарной безопасности

Совместимость и монтаж

Труба совместима со всеми типами изолированных проводов и кабелей, используемых в слаботочных и силовых системах до 1000 В. Монтаж возможен вручную без специальных инструментов благодаря гофрированной структуре и наличию продольного разреза. Для фиксации используют хомуты, клипсы или раствор в штробах. Не требуется использование протяжки - кабели можно заводить через открытую часть трубы. Перед заполнением кабелями проверьте, чтобы внутренний диаметр (24,3 мм) соответствовал суммарному внешнему диаметру всех проводов - рекомендуется не более 60–70% свободного объема.

Безопасность и стандарты

Изготовлена согласно ТУ 3491-011-47022248-2003. Соответствует требованиям по экологической безопасности - не содержит галогенов. Класс воспламеняемости по UL94 - “Прочее”, что означает отсутствие сертифицированной классификации по этому стандарту. При использовании в помещениях с повышенными требованиями к пожаробезопасности необходимо применять дополнительные средства защиты (например, огнестойкие муфты или каналы).

Преимущества

• Высокая гибкость - позволяет прокладывать трубу по сложным контурам без нагрева
• Широкий температурный диапазон - работает в холодных и жарких условиях
• Защита от влаги и пыли - IP55 обеспечивает надежную герметичность в сырых средах
• Легкий вес - снижает нагрузку на конструкцию и ускоряет монтаж
• Продольный разрез - позволяет легко заменить или добавить кабели без демонтажа всей системы
• Устойчивость к химическим веществам - не боится масел, щелочей и некоторых кислот

Ограничения применения

• Не предназначен для прямого земляного монтажа - не имеет усиленной оболочки для механической защиты от давления грунта
• Поддерживает горение - нельзя использовать там, где требуется негорючая изоляция (например, в лифтовых шахтах без дополнительной защиты)
• Не рассчитана на значительные точечные нагрузки - избегайте установки под местами, где возможно давление от тяжелых предметов или оборудования
• Не следует перегибать ниже минимального радиуса 96 мм - риск повреждения стенок трубы

Примеры использования

• Прокладка сети Ethernet и коаксиального кабеля в стенах офисного здания
• Скрытое проведение силового кабеля в бетонной стяжке пола квартиры
• Монтаж сигнализации и видеонаблюдения в штробы между этажами
• Прокладка телефонных линий в многоэтажных домах с монолитными перекрытиями

Практические советы

• Перед укладкой раскатайте трубу на ровной поверхности - она сохраняет форму после изгибов, но может деформироваться при хранении в скрученном состоянии
• При работе в бетоне используйте временные заглушки на концах трубы - предотвращают попадание раствора внутрь
• Для удобства прокладки нескольких кабелей выбирайте трубу с продольным разрезом - он позволяет вставить кабели даже после частичной заделки
• При необходимости удлинения соединяйте участки труб с помощью муфт того же диаметра - не допускайте перегибов в месте стыка
• Оранжевый цвет помогает отличить эту трубу от других коммуникаций - особенно важно при последующих работах по ремонту
